ИНСТРУКЦИИ ПО СБОРКЕ
(2)
(3)
(1)
(4)
(5)
(6)
(1)
(6)
(7)
(8)
(9)
(10)

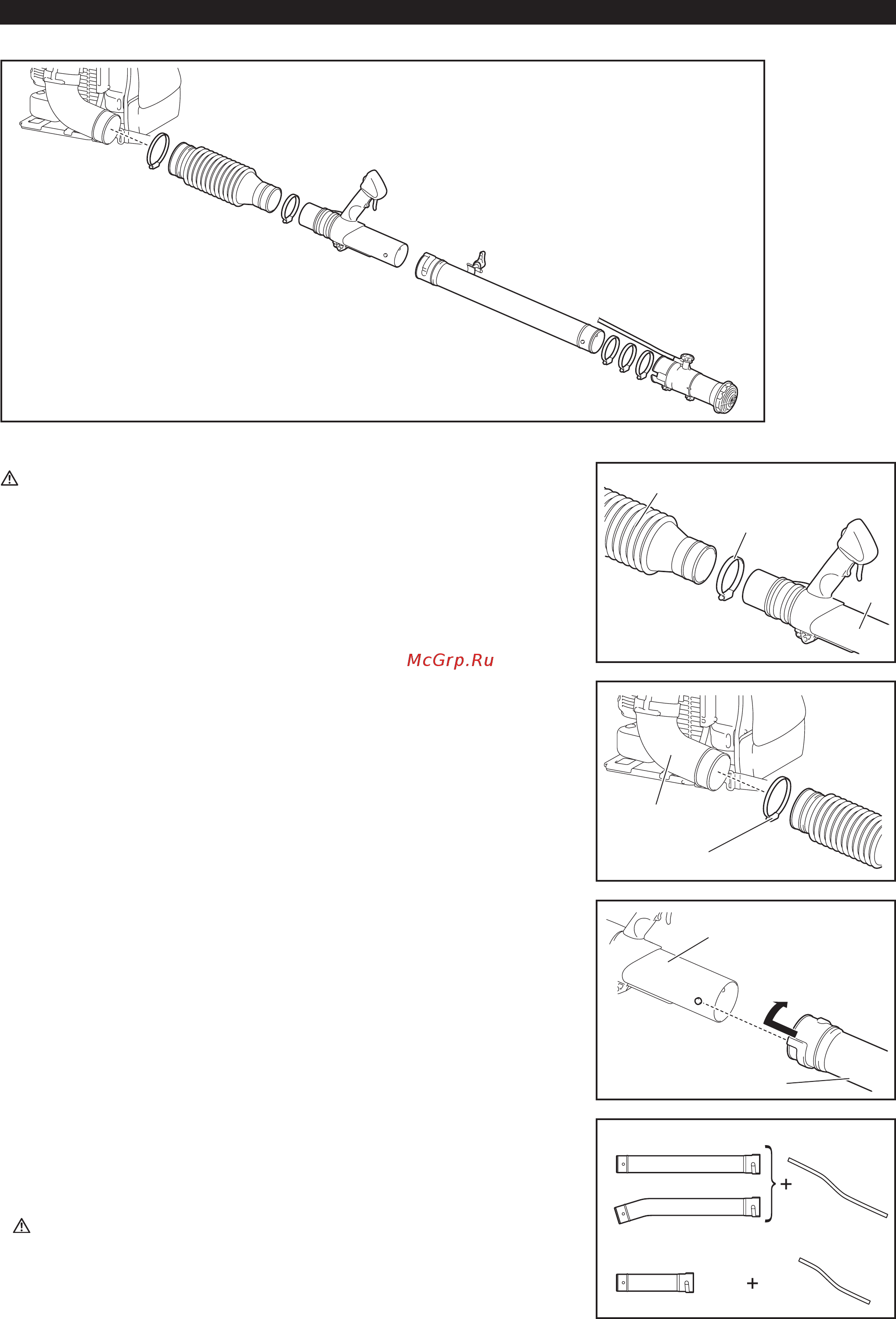

Сборка трубопроводов ранцевого распылителя
ПРЕДУПРЕЖДЕНИЕ:
• Перед выполнением любых операций с ранцевым распылителем
обязательно выключите двигатель и отсоедините провода от свечи
зажигания.
• Обязательно надевайте защитные перчатки!
• Запускайте ранцевый распылитель только после полной его сборки.
• После сборки убедитесь, что все хомуты шлангов затянуты.
ПРИМЕЧАНИЕ:
• Головки болтов хомутов должны выходить снаружи после их затяжки, как
показано.
ПРИМЕЧАНИЕ:
• Указанная выше прямая труба обозначает три следующие трубы, которые
можно менять в зависимости от выполняемых работ.
– Прямая труба (длинная) (6)
– Изогнутая верхняя труба (7)
– Прямая труба (короткая) (8)
При использовании прямой трубы (длинной) (6) или изогнутой трубы (7)
применяйте трубу (длинную) (9).
При использовании прямой трубы (короткой) (8) применяйте трубу
(короткую) (10).
Для замены трубы необходимо снять и собрать хомуты шланга. При
необходимости используйте плоскогубцы или аналогичный инструмент.
ПРЕДУПРЕЖДЕНИЕ: При замене трубы соблюдайте осторожность,
чтобы не повредить ее.
В стандартную комплектацию ранцевого распылителя входит только одна
труба или комбинация указанных выше труб, в зависимости от страны.
Оставшиеся виды труб, возможно, необходимо будет приобрести в качестве
дополнительных принадлежностей.
3. Подсоедините прямую трубу (6) к трубе с шарнирным соединением (1).
Выровняйте паз прямой трубы с выступом на трубе с шарнирным
соединением и поверните прямую трубу до щелчка.
1. Соберите трубу с шарнирным соединением (1) и гибким трубопроводом (2).
Затяните их хомутом диаметром 76 мм (3).
2. Подсоедините гибкий трубопровод к колену (4) на ранцевом распылителе.
Затяните их хомутом диаметром 100 мм (5).
