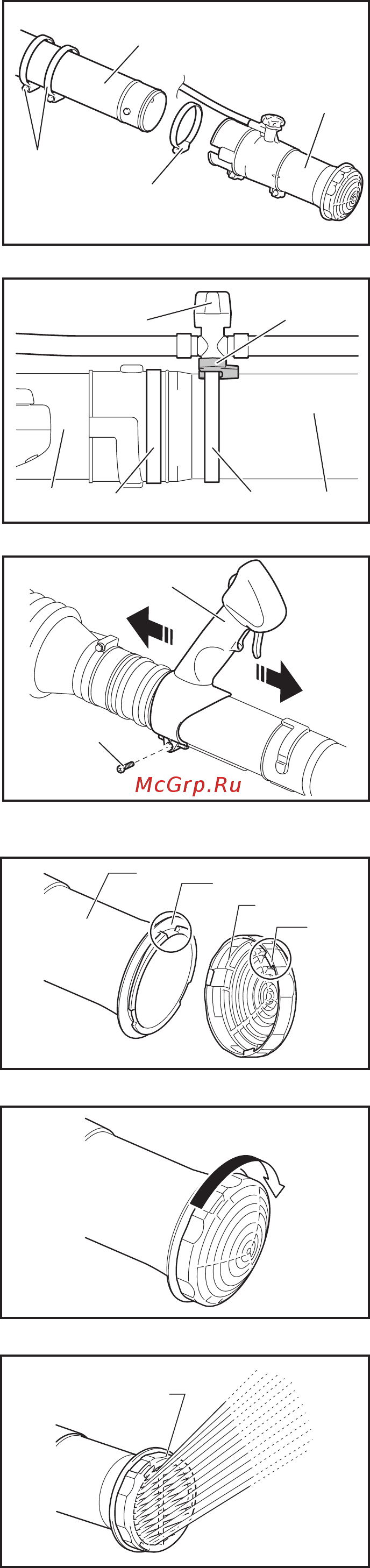

4. Установите два хомута диаметром 76 мм (3) на трубу, не затягивая (эти
хомуты используются для затяжки трубы с шарнирным соединением и
прямой трубы, а также затяжки рычага подачи раствора в дальнейшем).
Подсоедините вторую форсунку (11) к прямой трубе (6).
Затяните их другим хомутом диаметром 76 мм (3).
(1)
(2)
(12)
(13)
(3) (6)(3)
(1)
(3)
(6)
(3)
(11)
5. Установите рычаг подачи раствора (12) на трубу.
Убедитесь, что открытая сторона основания рычага (13) обращена к трубе с
шарнирным соединением.
Затяните их хомутом диаметром 76 мм (3).
Затем затяните трубу с шарнирным соединением (1) и прямую трубу (6)
другим хомутом диаметром 76 мм (3).
6. Убедитесь, что все хомуты затянуты.
Регулировка и крепление рукоятки управления
1. Поместите устройство на спину и отрегулируйте плечевой ремень (см.
раздел "Регулировка плечевого ремня").
2. Перемещайте рукоятку управления (1) вдоль трубы до достижения
оптимального положения.
3. Закрепите рукоятку управления, повернув ручку (2).
Снятие и установка дисперсионной крышки
(дополнительная принадлежность)
Чтобы установить дисперсионную крышку (1), поместите ее на верхнюю
форсунку (2) таким образом, чтобы совместить ее выступ (3) с выемкой (4) в
верхней форсунке.
Полностью поверните дисперсионную крышку по часовой стрелке, чтобы
зафиксировать ее.
Снятие и установка дефлектора (дополнительная
принадлежность)
С помощью дефлектора (1) химикаты можно распылять по направлению
вверх. Это удобно при обработке низкорослых растений и участков под
листьями.
Для снятия дисперсионной крышки выполните описанную выше процедуру в
обратной последовательности.
(1)
(2)
(3)
(4)
(1)
