Сплитстоун VS-309 [18/30] Техническое обслуживание

Виброплита VS-309 www.splitstone.ru

3 Техническое обслуживание

Поз. Артикул Наименование

40557 Муфта VS309.500-02

10655 Шкив 252.02.004

2756 Двигатель бензиновый Honda GX270 SXQ4 (9HP)

3876 Ремень клиновой AV13x950La, Gates 6468 (XPA 932)

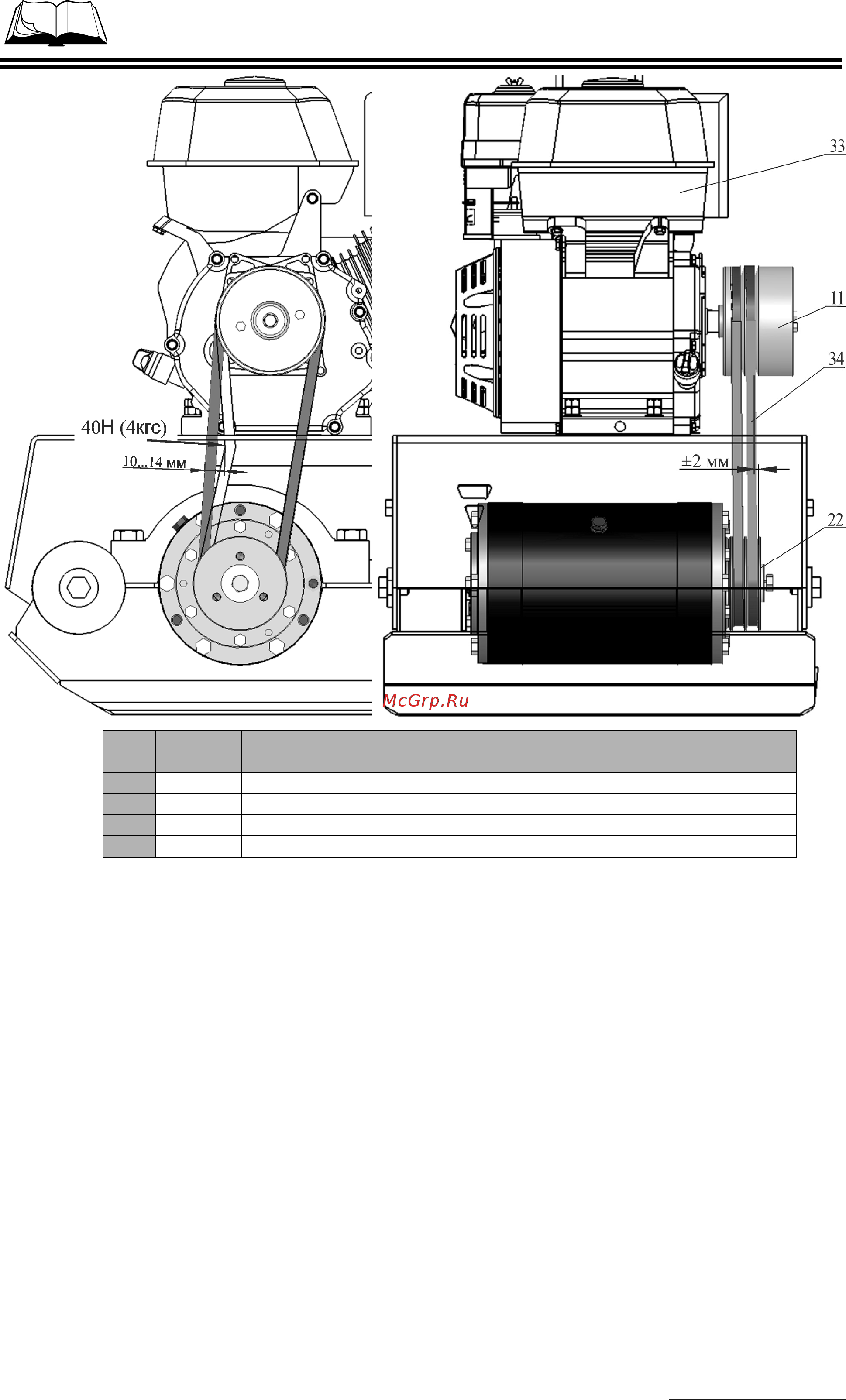

Рисунок 4 – Проверка натяжения приводных ремней

3.3.4 Замена приводных ремней

Замена производится в соответствии с рисунком 3:

 снимите кожух поз.5, отвернув три болта поз.55 с шайбами поз.66,69 крепления кожуха;

 ослабьте затяжку двух болтов поз.59 (ближние к водилу) крепления платформы поз.2, от-

вернув их на несколько оборотов;

 подперев платформу поз.2 со стороны вибратора, открутите два болта поз.59 с шайбой

поз.17 (ближние к вибратору);

 придерживая руками, опускайте платформу поз.2, ослабив натяжение ремней поз.34;

 снимите ремни поз.34 и наденьте новые;

 поднимите платформу поз.2, закрутите четыре болта поз.59 с шайбой поз.17;

 проверьте взаимное расположение шкивов и натяжение ремней (раздел 3.3.2);

 установите кожух поз.5, затяните болты поз.55 с шайбами поз.66,69.
