Сплитстоун VS-309 [19/30] Техническое обслуживание

www.splitstone.ru Виброплита VS-309

3 Техническое обслуживание

3.3.5 Техническое обслуживание вибратора. Замена масла

Для замены масла в вибраторе необходимо:

 очистить корпус вибратора от грязи в районе расположения пробок поз.52,53 (рисунок 5);

 открутить пробку поз.52 с кольцом поз.39 из заливного отверстия и пробку поз.53 с коль-

цом поз.40 из контрольного отверстия;

 открутить пробку поз.52 с кольцом поз.39 из сливного отверстия; дать маслу полностью

вылиться из вибратора;

 закрутить пробку поз.52 с кольцом поз.39 в сливное отверстие;

 в заливное отверстие залить масло (примерно 0,35л) до тех пор, пока масло не начнет вы-

ливаться из контрольного отверстия;

 закрутить пробку поз.52 с кольцом поз.39 в заливное отверстие и пробку поз.53 с коль-

цом поз.40 в контрольное отверстие.

ВНИМАНИЕ! Превышение уровня масла в вибраторе приведет не только к

разрушению подшипников вибратора, но и к выходу из строя других основ-

ных узлов виброплиты

Поз

Артикул Наименование

40502 Кольцо 008-010-14-2-5 ГОСТ 9833-73

40503 Кольцо 013-016-19-2-5 ГОСТ 9833-73

40511 Пробка М10х1 Zn DIN 910

40512 Пробка М16х1,5 Zn DIN 910

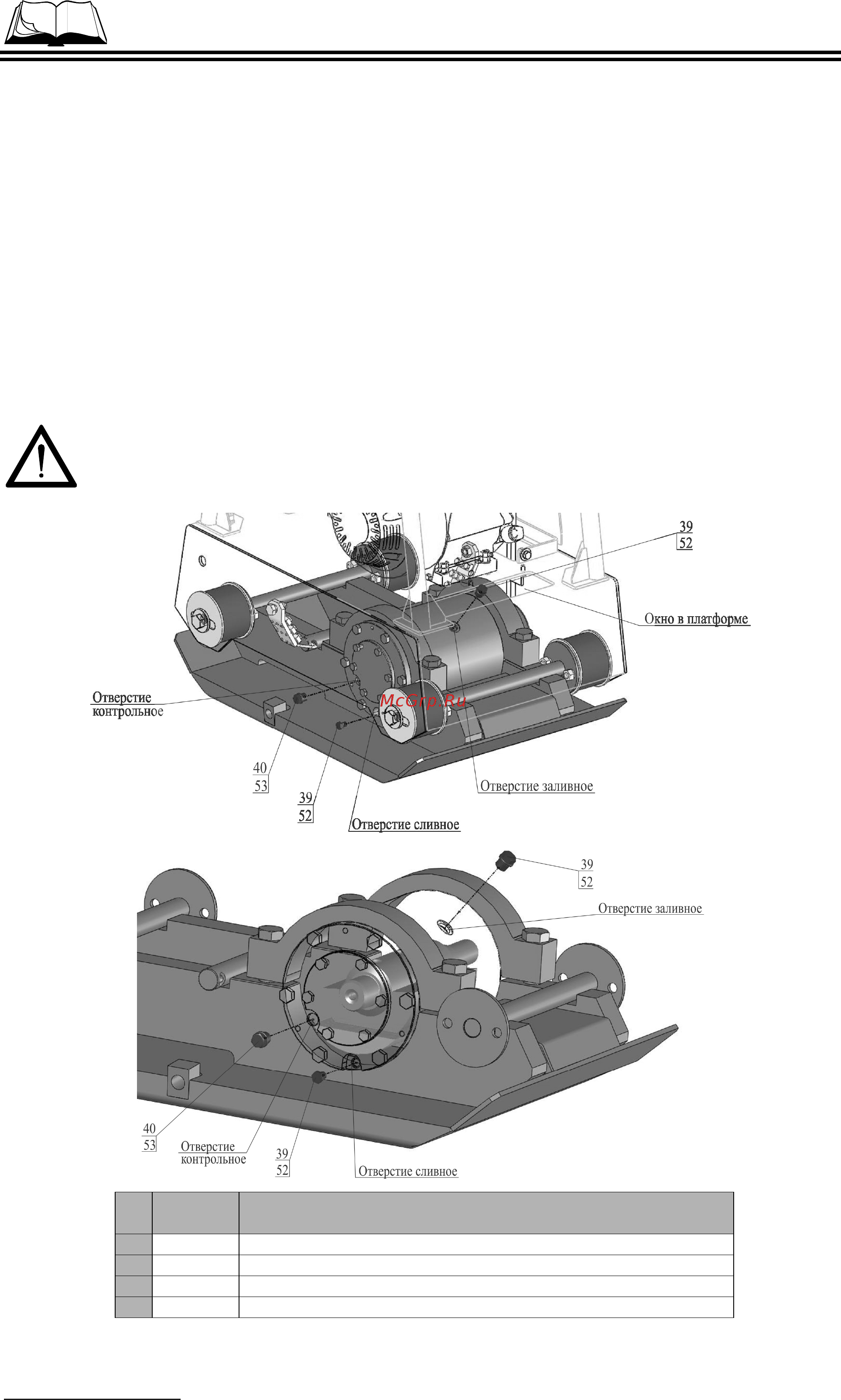

Рисунок 5 – Техническое обслуживание вибратора. Замена масла
