www.splitstone.ru Виброплита VS-309

1 Описание и принцип работы

1.3 Устройство и принцип работы

Здесь и далее (кроме Раздела 6) в таблицах в рисунках указаны наимено-

вание и обозначение узлов и деталей к виброплитам с двигателем Honda

GX270 с метрическим валом (литеры в обозначении двигателя “SX”).

Поз. Артикул Наименование

5303 Плита 309.01.000

5328 Платформа 309.02.000

129695 Водило VS309.600

5336 Кожух 309.05.000

5364 Строп 309.06.000

5389 Виброгаситель ВП252.00.200

5367 Колесо VS309.300

40550 Вибратор VS309.400

40557 Муфта VS309.500-02

5373 Пластина 309.00.001

2756 Двигатель бензиновый Honda GX270 SXQ4 (9HP)

3876 Ремень клиновой AV13x950La, Gates 6468 (XPA 932)

3990 Болт М 8-6gх20.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)

4250 Шайба 8.65Г.016 ГОСТ 6402-70 (DIN 127)

1818 Шайба 8.01.016 ГОСТ 6958-78 (DIN 9021)

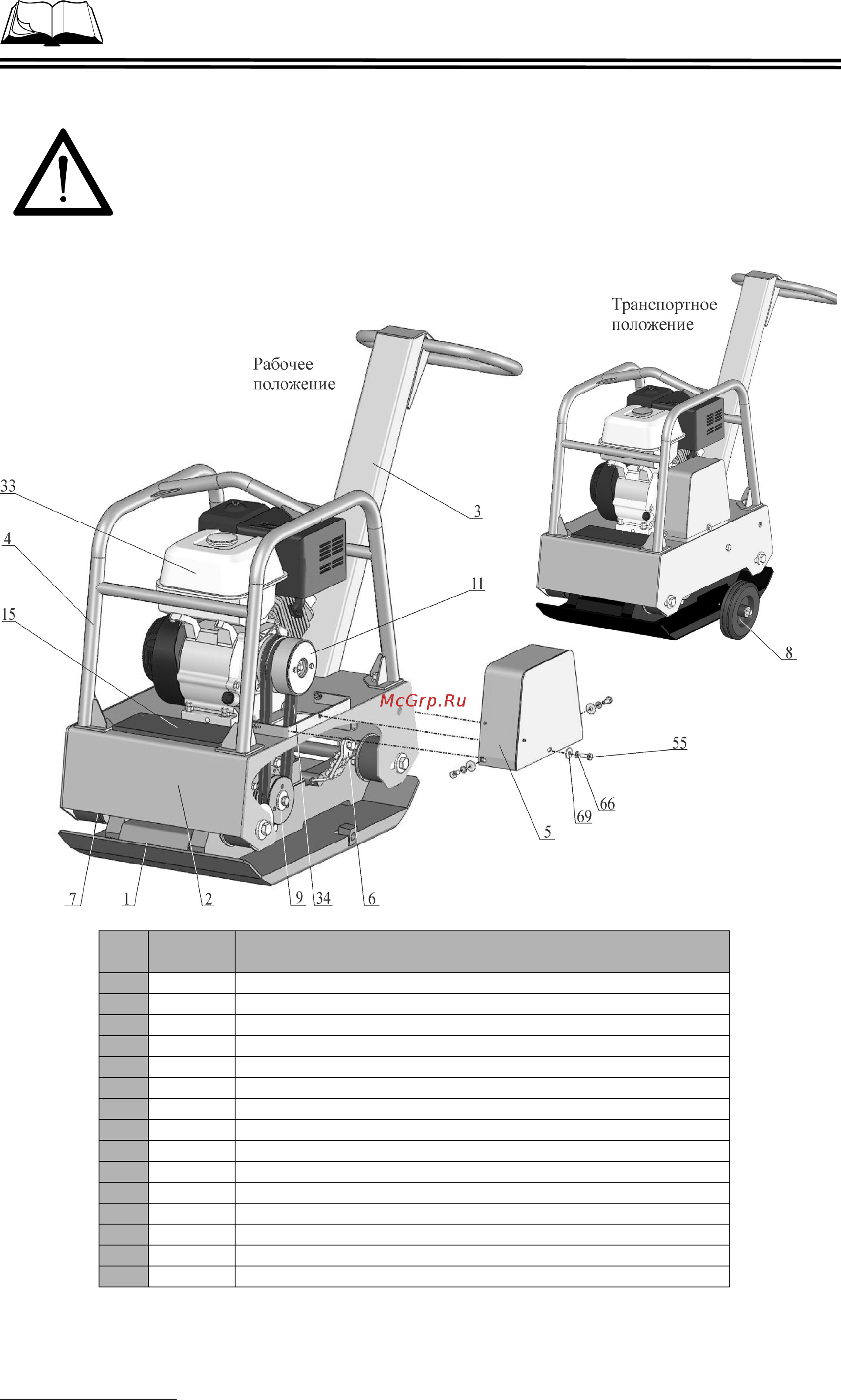

Рисунок 1 – Устройство виброплиты
