3 Техническое обслуживание

3.3.6 Техническое обслуживание муфты. Замена колодок

Во время работы виброплиты фрикционный слой колодок поз.8 (рисунок 6) муфты поз.7 из-

нашивается. По мере износа колодки необходимо заменить, для этого:

 снимите кожух поз.5, отвернув три болта поз.55 с шайбами поз.66,69 крепления кожуха;

 снимите крышку поз.30, открутив два болта поз.54;

 из корпуса муфты поз.11 вытащите колодки поз.12 с пружинами поз.38;

 очистите внутреннюю полость корпуса муфты поз.11 от пыли и грязи;

 замените изношенные колодки на новые (при необходимости замените пружины поз.38).

Колодки поз.12 необходимо менять комплектно;

 установите колодки с пружинами в корпусе муфты;

 установите крышку поз.30, прикрутив два болта поз.54;

 установите кожух поз.5, затяните болты поз.55 с шайбами поз.66,69.

Поз

Артикул Наименование

5336 Кожух 309.05.000

40557 Муфта VS309.500-02

110372 Колодка VS244.340

2877 Крышка ВП4-05-04-003

120064 Пружина (доработка) VS244.306

3736 Болт М 6-6gх16.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)

3990 Болт М 8-6gх20.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)

4250 Шайба 8.65Г.016 ГОСТ 6402-70 (DIN 127)

1818 Шайба 8.01.016 ГОСТ 6958-78 (DIN 9021)

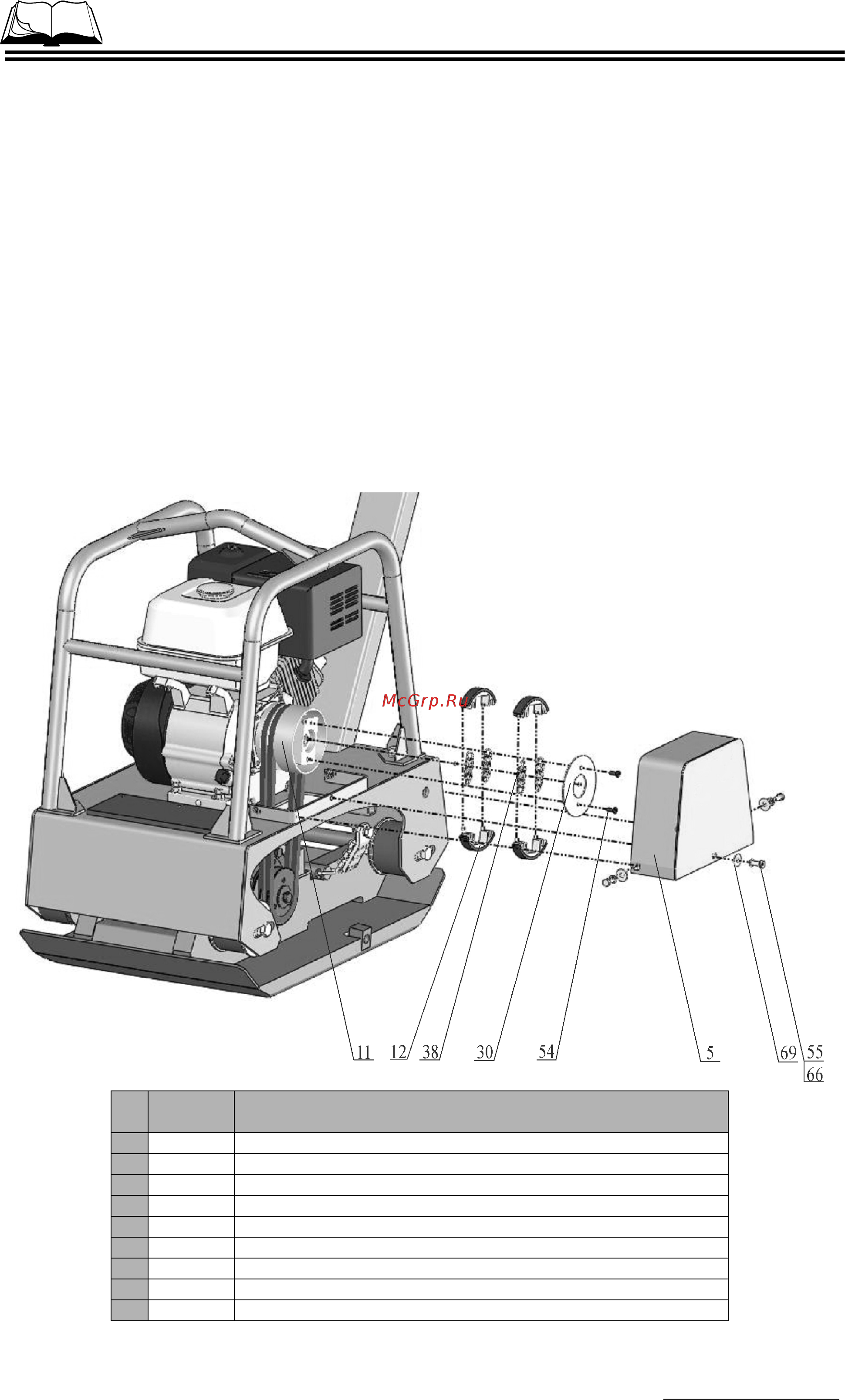

Рисунок 6 – Техническое обслуживание муфты. Замена колодок
