Инструкция по эксплуатации
- 10 -
SW 630/1000/1250
2. руководство по монтажу

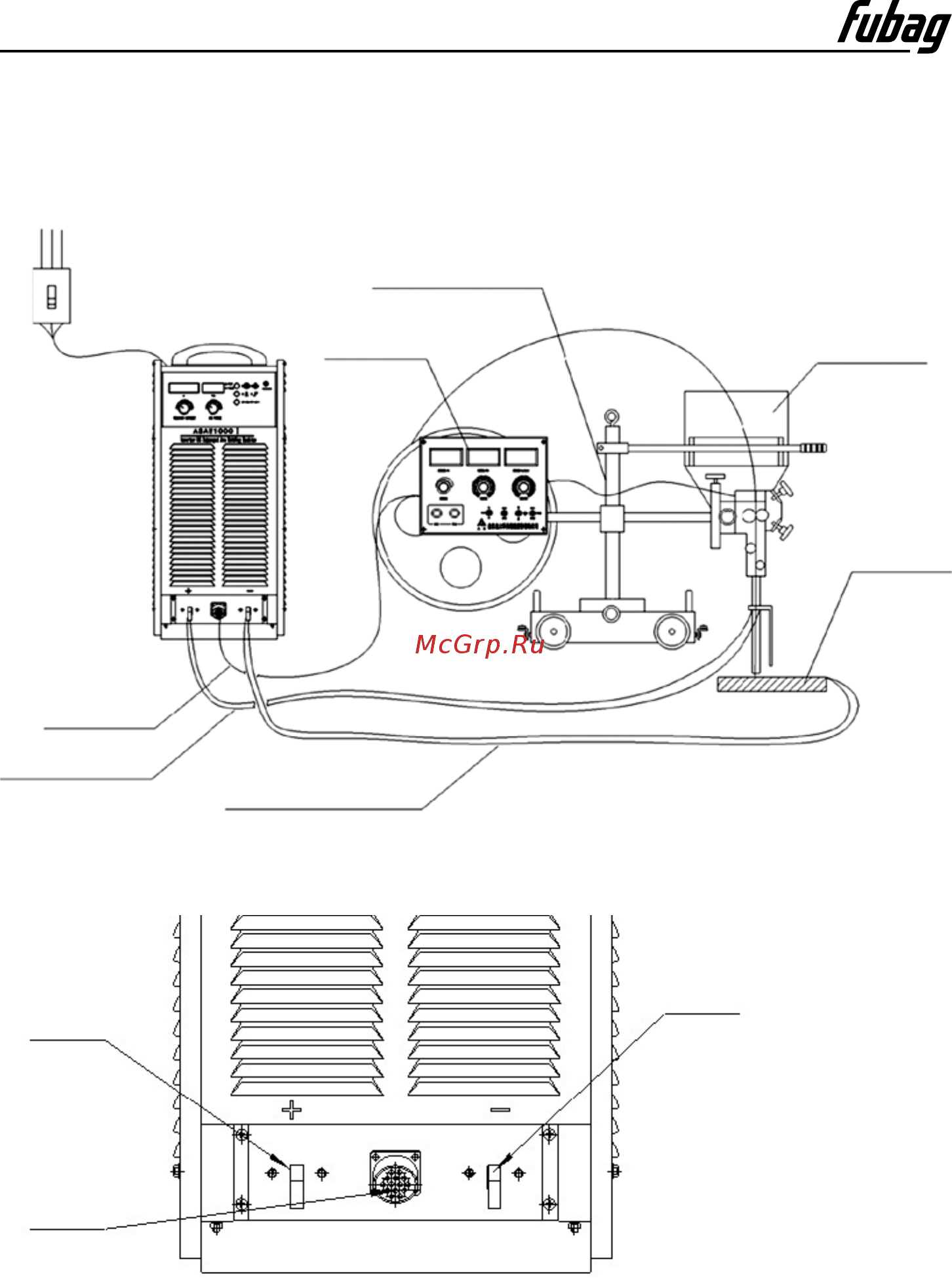

На Рис. 4 представлена схема соединения аппарата серии SW со сварочным трактором;
на Рис. 5 представлена схема выходных разъёмов аппарата серии SW.
Рис. 4: Схема монтажа внешних соединений моделей серии SW
Рис. 5: Схема выходных разъёмов аппарата серии SW
Сеть питания
Сварочный трактор
Кабель
управления
Свариваемая
деталь
Блок управления
Кабель «земля»
12
11
13
Сварочный
кабель
Флюсобункер
