Инструкция по эксплуатации

- 5 -

SW 630/1000/1250

Принцип работы аппарата

1. ПРИНЦИП РАБОТЫ АППАРАТ АВТОМАТИЧЕСКОЙ СВАРКИ ПОД ФЛЮСОМ СЕРИИ SW

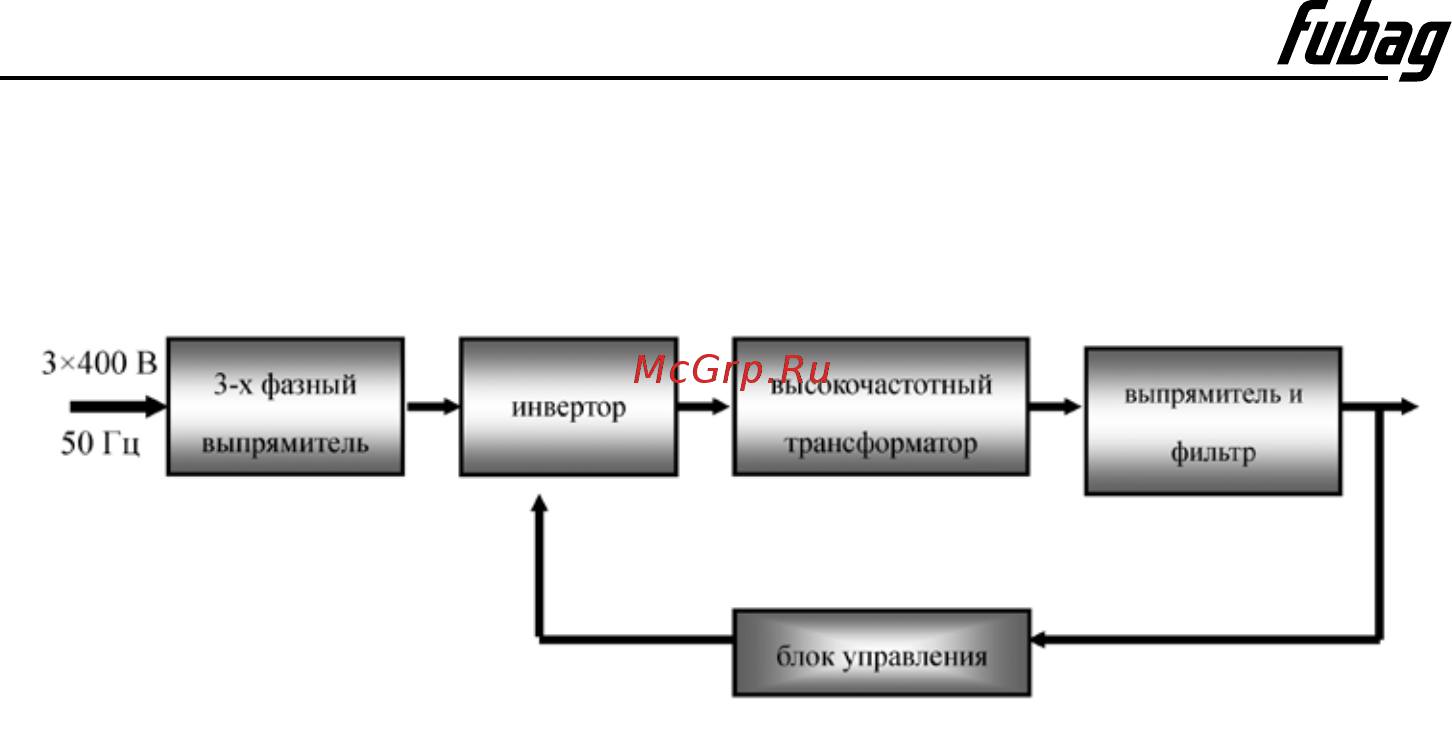

Рис. 1: Блок-схема принципа работы

В аппаратах данной серии используется технология высокочастотного инвертера IGBT.

Входной трёхфазный ток выпрямляется выпрямителем, инвертируется в высокочастот-

ный переменный ток, сокращается высокочастотным трансформатором, выпрямляется

и фильтруется высокочастотным выпрямителем, затем получается постоянный ток, ко-

торый используется для сварки. Благодаря данному процессу динамическая скорость

сварочного аппарата значительно увеличилась, в то время как размер и вес сократи-

лись.

Цепь управления сконструирована таким образом, чтобы эффективно выполнять

управление по замкнутому контуру. Это гарантирует стабильность параметров сварки,

легкость разжигания дуги, надежное формирование сварочных швов при изменениях

внешних условий (например, при колебаниях напряжения электрической сети, различи-

ях длин выходных кабелей и т.д.). При этом можно непрерывно регулировать величину

сварочного тока.

1. Характеристики аппарата автоматической сварки под флюсом SW

Модели серии SW имеют жёсткие характеристики, представленные на рис. 2

1.1 Падающие характеристики:

1) M-A-B-C представляет вольт-амперную характеристику для дуговой сварки под флю-

сом.

2) N-B обозначает кривую нагрузки.

3) Сварочный ток соответствует расстоянию между В и осью ординат. Область регули-

рования от 60 А до величины номинального тока.

2.2 Жёсткие характеристики:

1) M-A представляет вольт-амперную характеристику для дуговой сварки под флюсом.

2) N-B обозначает кривую нагрузки.

3) Сварочное напряжение соответствует дистанции от А до оси ординат. Область регули-

рования от 20 В до величины номинального напряжения.
