SW 630/1000/1250
возрастающая характеристика жёсткая характеристика

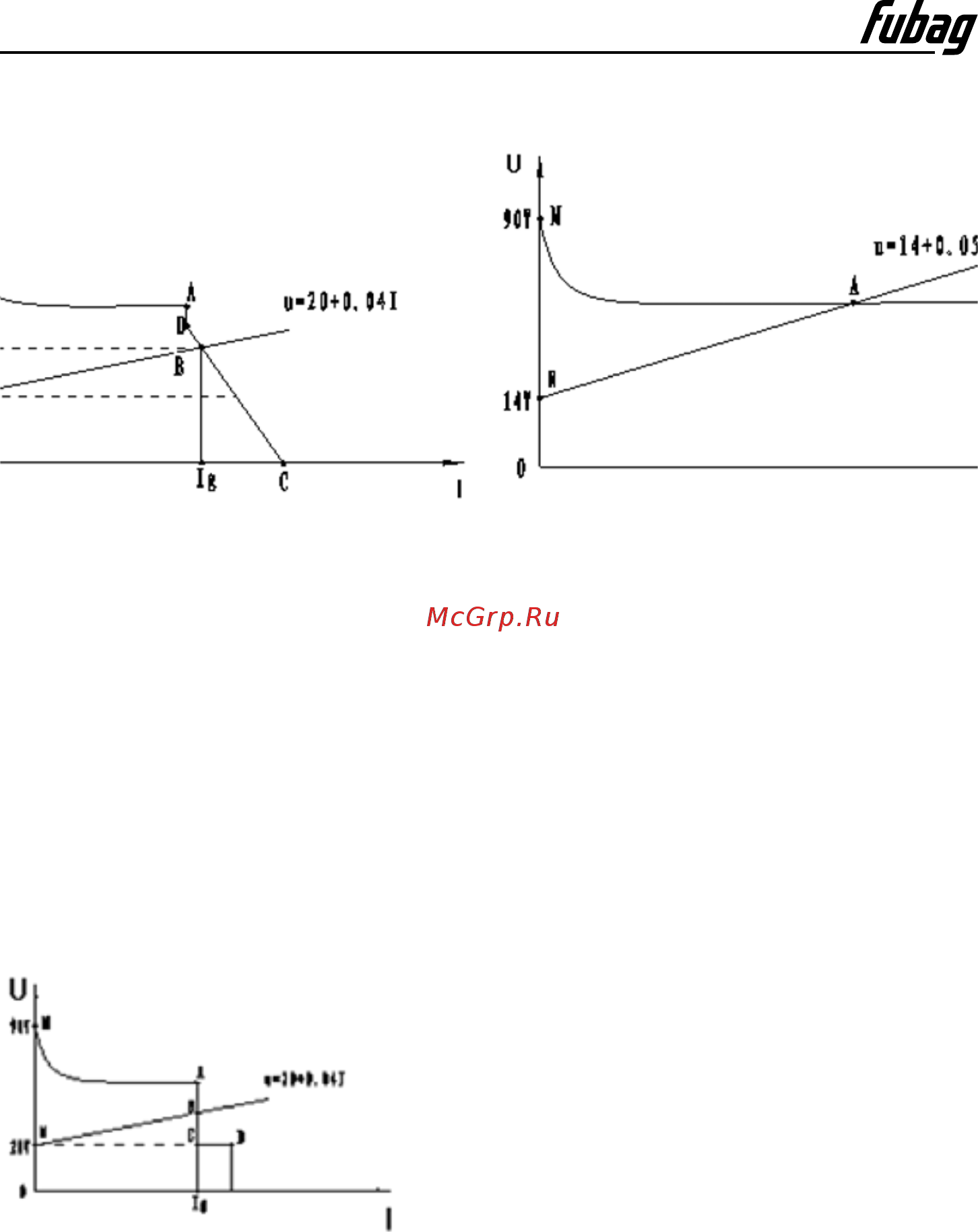

Рис. 2: Вольт-амперные характеристики дуговой сварки под флюсом
2.
Характеристика для дуговой сварки ММА
Вольт-амперные характеристики моделей серии SW для сварки покрытым электродом
представлены на рис 3.
1) M-A-B-C обозначает вольт-амперную характеристику для дуговой сварки покры-
тым штучным электродом ММА.
2) N-B обозначает кривую нагрузки.
3) Сварочный ток соответствует расстоянию между В и осью ординат. Область регули-
рования от 60 А до величины номинального тока.
4) Ток формирования дуги соответствует расстоянию между C и D на вольтамперной
кривой. Область регулирования от 0 до 200 A.
Рис. 3: Вольт-амперная характеристика режима дуговой сварки MMA
