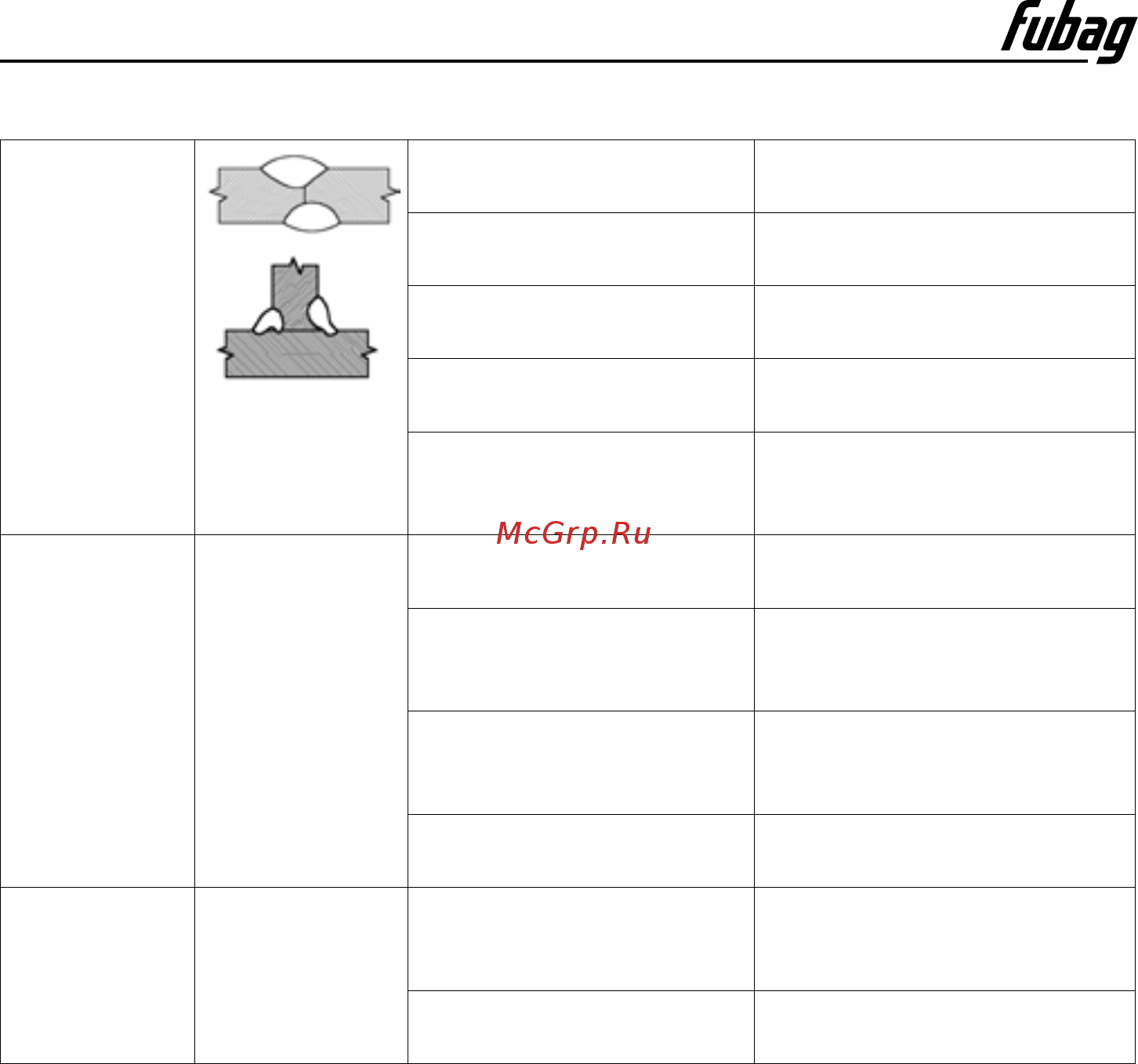

Инструкция по эксплуатации
- 19 -
SW 630/1000/1250
Недостаточ-
ное проплав-
ление
Сварочный ток очень ма-
ленький
Увеличьте сварочный ток
Скорость сварки очень
большая
Уменьшите скорость сварки
Напряжение дуги очень
большое
Уменьшите напряжение дуги
Неправильное положение
конца проволоки
Отрегулируйте положение
конца проволоки
Нестабильность сети элек-
тропитания
Переключитесь на другую
сеть питания; используйте
стабилизатор питания
Трещины Вертикальные
или горизон-
тальные по
линии сплав-
ления;
В корне шва
при двусторон-
ней сварке
Свариваемые детали пло-
хо очищены
Очистите кромки сваривае-
мых деталей
Слишком большая ско-
рость охлаждения (для
легированных сталей)
Примените технологические
меры
Свариваемые детали из
стали с плохой сваривае-
мостью
Примените технологические
меры
Неправильное сочетание
«проволока-флюс»
Используйте нужное сочета-
ние «проволока-флюс»
Шлаковые
включения
При многопроходной свар-
ке не отделяется шлаковая
корка
Удаляйте шлаковую корку
при многопроходной сварке
Неправильное положение
конца проволоки
Отрегулируйте положение
конца проволоки
Ремонт и техническое обслуживание
ВНИМАНИЕ:
Ремонтные работы и техобслуживание может проводить только квалифицированный электрик.
До начала проведения работ во внутренней части оборудования отключите подачу питания при
помощи размыкающего выключателя, расположенного на блоке предохранителей.
1. Меры предосторожности при обслуживании и ремонте:
• Прикрепите табличку с наименованием оборудования в соответствующее место на
корпусе, иначе есть вероятность повреждения внутренних деталей.
• Надежно прикрепите сварочные кабели к портам входа/выхода, иначе есть вероят-
ность перегорания кабельных соединителей, что приведет к нарушениям сварочного
процесса.
• Избегайте повреждений сварочного кабеля и кабелей управления, следите за тем,
чтобы на сварочном аппарате не возникало короткого замыкания.
• Следите, чтобы сварочное оборудование не подвергалось столкновения или воздей-
ствию тяжелых объектов.
• Обеспечьте хорошую вентиляцию
