- 18 -
SW 630/1000/1250

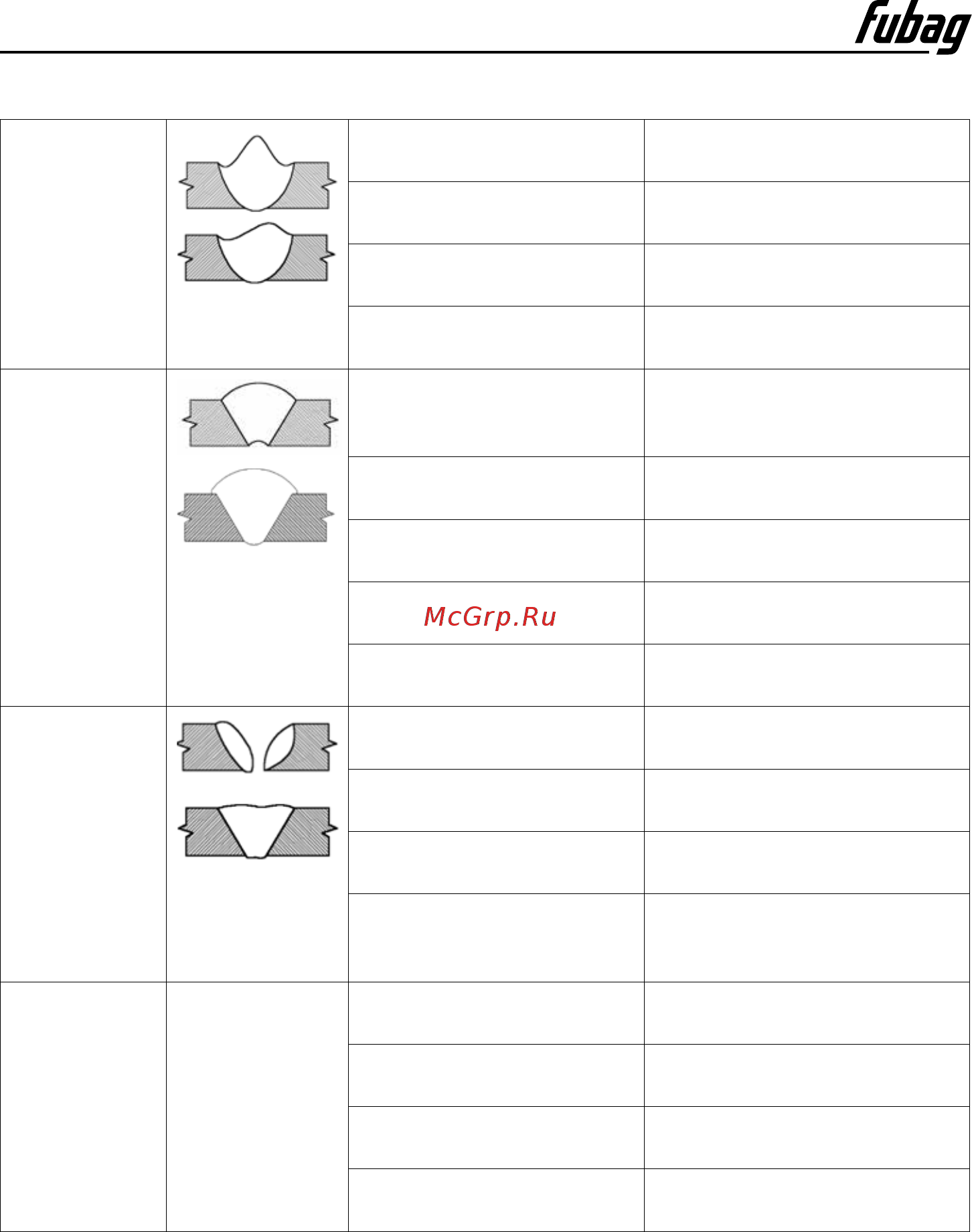

Подрезы Скорость сварки очень
большая
Уменьшите скорость сварки
Сварочный ток очень
большой
Уменьшите сварочный ток
Напряжение дуги очень
большое
Уменьшите напряжение дуги
Неправильное положение
конца проволоки
Отрегулируйте положение
конца проволоки
Вогнутость
обратного
валика
Наплывы с
лицевой сто-
роны шва
Чрезмерное количество
флюса с обратной сторо-
ны сварки
Уменьшите количество
флюса с обратной стороны
сварки
Вылет проволоки очень
большой
Уменьшите вылет проволоки
Разделка кромок очень
маленькая
Увеличьте разделку кромок
Напряжение дуги очень
маленькое
Увеличьте напряжение дуги
Неправильное положение
конца проволоки
Отрегулируйте положение
конца проволоки
Прожоги и
несплавления
Сварочный ток очень
большой
Уменьшите сварочный ток
Скорость сварки очень
маленькая
Увеличьте скорость сварки
Зазор между деталями
очень большой
Уменьшите зазор между
деталями
Недостаточное количество
или неравномерная подача
флюса
Отрегулируйте подачу флюса
Поры Цепочка пор;
Пористость в
центре шва;
Скопления пор
Свариваемые детали пло-
хо очищены
Очистите кромки сваривае-
мых деталей
Сварочная проволока не
очищена от ржавчины
Замените или очистите сва-
рочную проволоку
Влажный флюс Замените или прокалите
флюс
Неправильное сочетание
«проволока-флюс»
Используйте нужное сочета-
ние «проволока-флюс»
