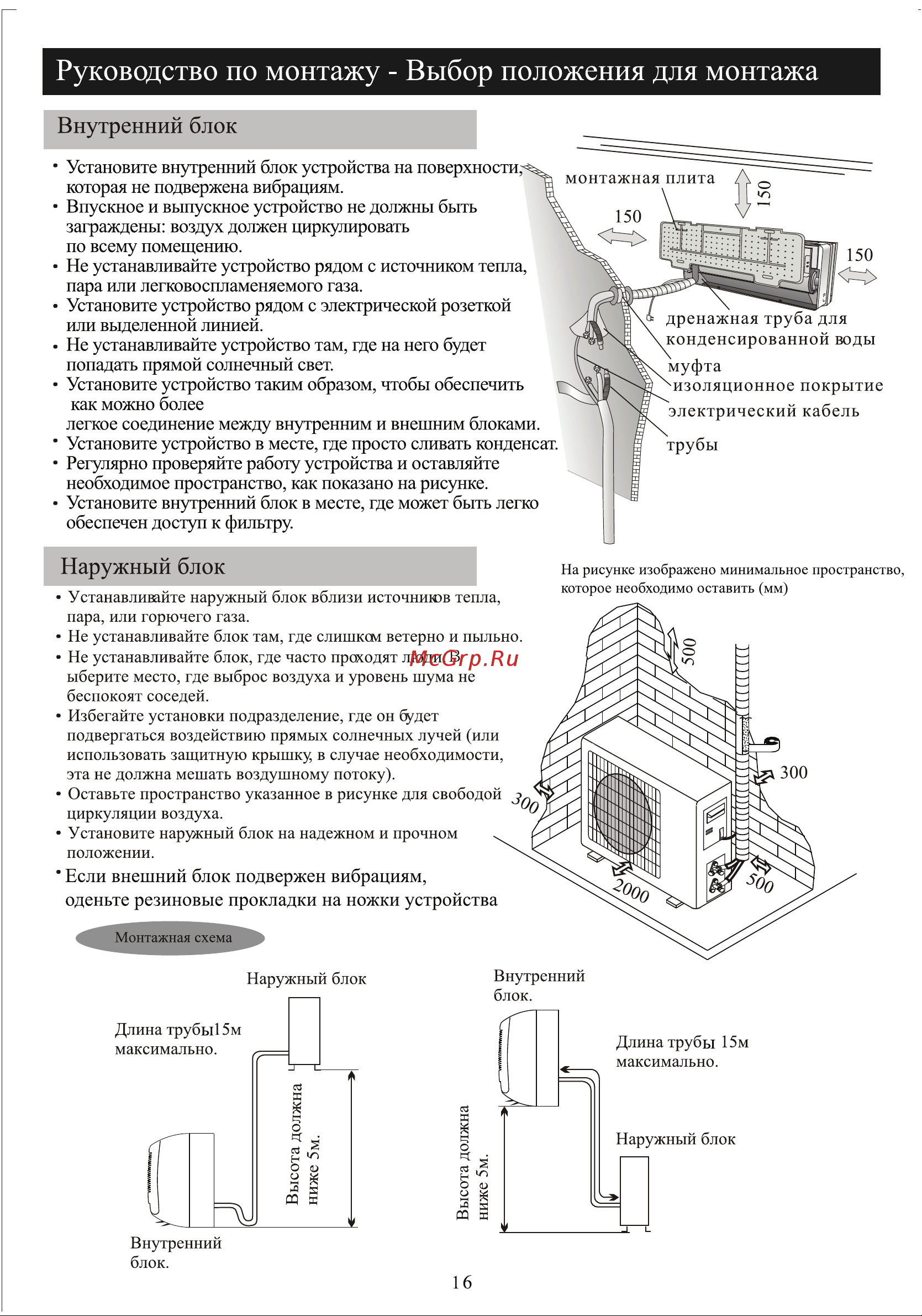

Руководство по монтажу Выбор положения для монтажа Внутренний блок Установите внутренний блок устройства на поверхности которая не подвержена вибрациям Впускное и выпускное устройство не должны быть заграждены воздух должен циркулировать по всему помещению Не устанавливайте устройство рядом с источником тепла пара или легковоспламеняемого газа Установите устройство рядом с электрической розеткой или выделенной линией Не устанавливайте устройство там где на него будет попадать прямой солнечный свет Установите устройство таким образом чтобы обеспечить как можно более легкое соединение между внутренним и внешним блоками Установите устройство в месте где просто сливать конденсат Регулярно проверяйте работу устройства и оставляйте необходимое пространство как показано на рисунке Установите внутренний блок в месте где может быть легко обеспечен доступ к фильтру Наружный блок Устанавливайте наружный блок вблизи источниюв тепла пара или горючего газа Не устанавливайте блок там где слишксм ветерно и пыльно Не устанавливайте блок где часто прскодят люди В ыберите место где выброс воздуха и уровень шума не беспокоят соседей Избегайте установки подразделение где он б дет подвергаться воздействию прямых солнечных лучей или использовать защитную крышку в случае необходимости эта не должна мешать воздушному потоку Оставьте пространство указанное в рисунке для свободой циркуляции воздуха Установите наружный блок на надежном и прочном положении Если внешний блок подвержен вибрациям оденьте резиновые прокладки на ножки устройства Наружный блок Длина трубы15м максимально 150 дренажная труба для конденсированной воды муфта изоляционное покрытие электрический кабель трубы На рисунке изображено минимальное пространство которое необходимо оставить мм Внутренний блок Длина трубы 15м максимально я 3 ах Внутренний блок монтажная плита Наружный блок
