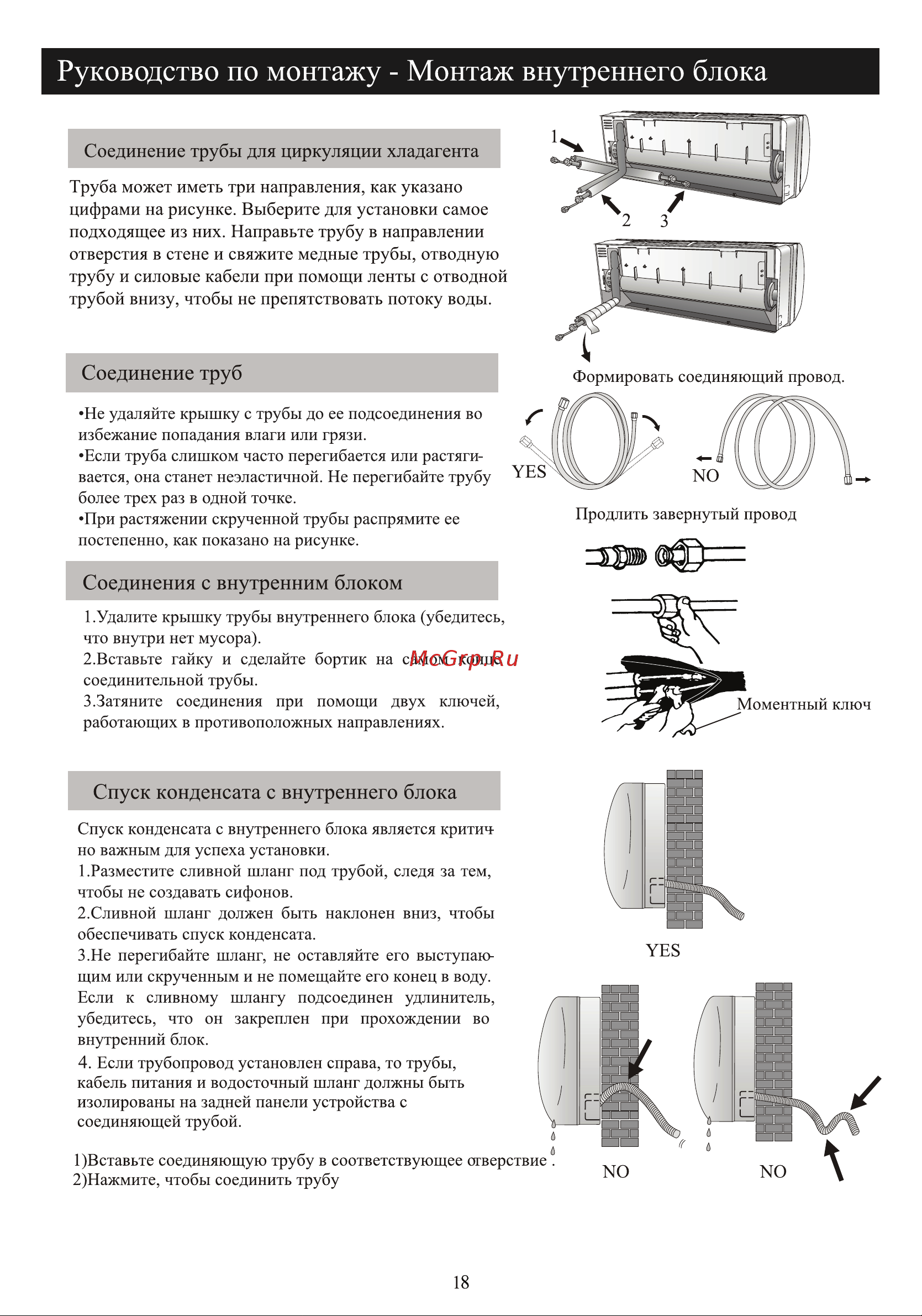

Руководство по монтажу Монтаж внутреннего блока Соединение трубы для циркуляции хладагента Труба может иметь три направления как указано цифрами на рисунке Выберите для установки самое подходящее из них Направьте трубу в направлении отверстия в стене и свяжите медные трубы отводную трубу и силовые кабели при помощи ленты с отводной трубой внизу чтобы не препятствовать потоку воды Соединение труб Не удаляйте крышку с трубы до ее подсоединения во избежание попадания влаги или грязи Если труба слишком часто перегибается или растяги вается она станет неэластичной Не перегибайте трубу более трех раз в одной точке При растяжении скрученной трубы распрямите ее постепенно как показано на рисунке Соединения с внутренним блоком 1 Удалите крышку трубы внутреннего блока убедитесь что внутри нет мусора 2 Вставьте гайку и сделайте бортик на самом конце соединительной трубы 3 Затяните соединения при помощи двух ключей работающих в противоположных направлениях Спуск конденсата с внутреннего блока Спуск конденсата с внутреннего блока является критич но важным для успеха установки 1 Разместите сливной шланг под трубой следя за тем чтобы не создавать сифонов 2 Сливной шланг должен быть наклонен вниз чтобы обеспечивать спуск конденсата З Не перегибайте шланг не оставляйте его выступаю щим или скрученным и не помещайте его конец в воду Если к сливному шлангу подсоединен удлинитель убедитесь что он закреплен при прохождении во внутренний блок 4 Если трубопровод установлен справа то трубы кабель питания и водосточный шланг должны быть изолированы на задней панели устройства с соединяющей трубой 1 Вставьте соединяющую трубу в соответствующее 2 Нажмите чтобы соединить трубу 18
