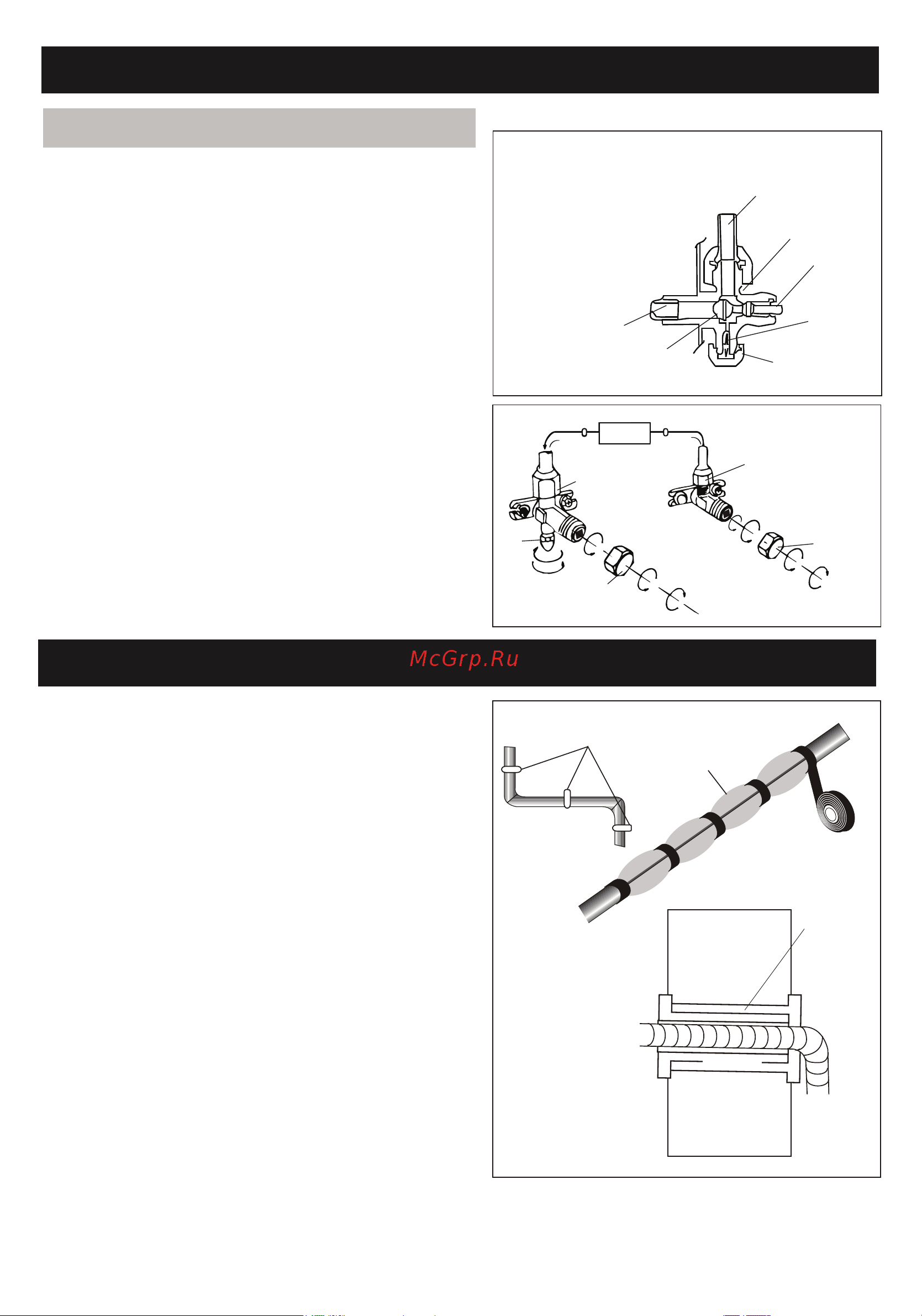

РУКОВОДСТВО ПО УСТАНОВКЕ Установка внешнего блока СПУСК ВОЗДУХА И ВЛАГИ Схема чсгырсх ходового клапана Влага и воздух остающиеся внутри контура циркуляции хладагента могут привести к поломке компрессора Подсоединив внутренний и внешний блоки спустите воздух и влагу из контура циркуляции хладагента при помощи вакуумного насоса 1 Отвинтите и снимите крышки с 2 ходового и 3 ходового клапанов 2 Отвинтите и снимите крышку с сервисного отверстия 3 Соедините шланг вакуумного насоса с сервисным отверстием 4 Дайте вакуумному насосу поработать в течение 10 15 минут пока будет достигнут абсолютный вакуум в 10 мм рт ст 5 Пока вакуумный насос продолжает работать закройте ручку низкого давления на соединительной втулке вакуумного насоса Выключите вакуумный насос 6 Откройте 2 ходовой клапан на 1 4 оборота а затем закройте его через 10 секунд Проверьте все прокладки на предмет утечки при помощи жидкого мыла или электронного индикатора утечки 7 Поверните диск 2 и 3 ходового клапанов Отключите шланг вакуумного насоса 8 Замените и затяните все крышки на клапанах Соедншггьс внутренним блоком Открытая позиция Шпиндель 21 Крышка сервисного порта Ядро клапана 11рли течет идиеига трех ходовой клапан бХИцшить 1 1 4 круга 7 Псаерп naan киши ПС1Кр1ЧИЖ1ТЬ LUI ЛИ ItlloKfUniairb 2 П п фгаВ1 Урмопь РУКОВОДСТВО ПО УСТАНОВКЕ финальные этапы I Обмотайте изоляционное покрытие вокруг соедини тельных муфт внутреннего блока и закрепите его при помощи изоленты 2 Прикрепите лишнюю часть сигнального кабеля к трубе или к внешнему блоку 3 Прикрепите трубу к стене обмотав се изолентой при помощи зажимов или вставьте их в пластмассовые гнезда 4 Заделайте отверстие в стене через которое пропущена труба чтобы нс допустить прохождения воды или воздуха Проверка внутреннего блока Кнопки ON OFF ВКЛ ВЫКЛ и FAN ВЕНТИЛЯТОР работают нормально Кнопка MODE РЕЖИМ работает нормально Функция контрольной точки и TIMER ТАЙМЕР работают нормально Игла Соедншггьс наружным блоком ItlloKfUniairb
