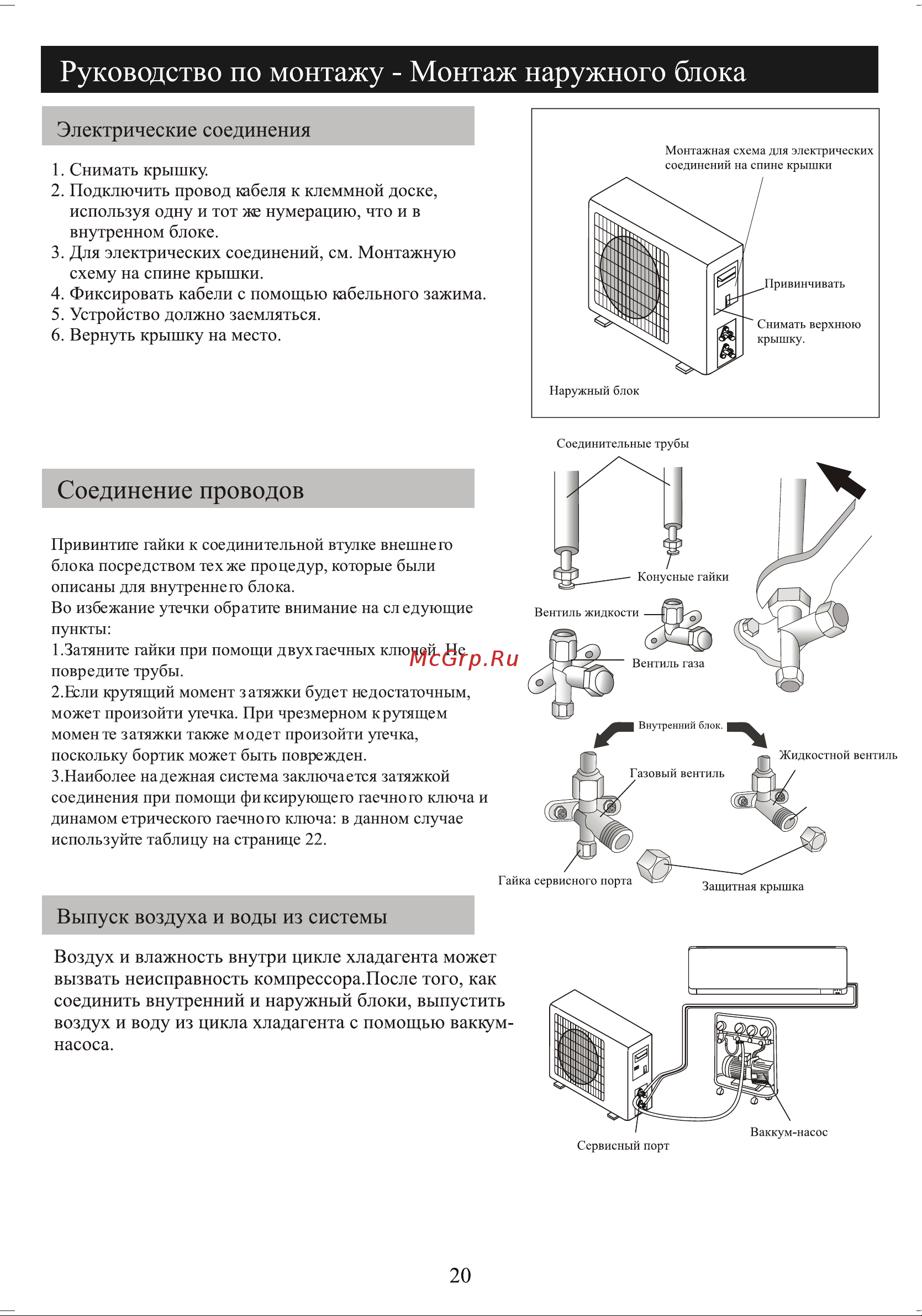

Руководство по монтажу Монтаж наружного блока Электрические соединения 1 Снимать крышку 2 Подключить провод кабеля к клеммной доске используя одну и тот яс нумерацию что и в внутреннем блоке 3 Для электрических соединений см Монтажную схему на спине крышки 4 Фиксировать кабели с помощью кабельного зажима 5 Устройство должно заемляться 6 Вернуть крышку на место Соединительные трубы Соединение проводов Привинтите гайки к соединительной втулке внешнего блока посредством тех же процедур которые были описаны для внутреннего блока Во избежание утечки обратите внимание на ел едующие пункты 1 Затяните гайки при помощи двух гаечных ключей Не повредите трубы 2 В ли крутящий момент затяжки будет недостаточным может произойти утечка При чрезмерном крутящем момен те затяжки также модет произойти утечка поскольку бортик может быть поврежден З Наиболсс надежная система заключается затяжкой соединения при помощи фиксирующего гаечного ключа и динамом етрического гаечного ключа в данном случае используйте таблицу на странице 22 Выпуск воздуха и воды из системы Воздух и влажность внутри цикле хладагента может вызвать неисправность компрессора После того как соединить внутренний и наружный блоки выпустить воздух и воду из цикла хладагента с помощью ваккумнасоса Сервисный порт 20
