15
POLSKIpl
urządzenie. Czyszczenie silnika patrz rozdział 8.
czyszczenie.
Nie wolno używać uszkodzonych, nieokrągłych ani
wibrujących narzędzi roboczych.
Unikać uszkodzenia przewodów gazowych,
wodociągowych, elektrycznych i ścian nośnych
(statyka).
Przed przystąpieniem do regulacji ustawień,
przezbrajania lub konserwacji wyciągnąć wtyczkę z
gniazda sieciowego.
Uszkodzoną lub pękniętą rękojeść pomocniczą
należy wymienić. Nie używać maszyny z
uszkodzoną rękojeścią pomocniczą.
Uszkodzoną lub pękniętą osłonę wymienić. Nie
używać maszyny z uszkodzoną osłoną.
Opisywane elektronarzędzie nie jest przewidziane
do polerowania. W przypadku użycia niezgodnego
z przeznaczeniem traci się uprawnienia z tytułu
gwarancji! Silnik może się przegrzać, a
elektronarzędzie ulec uszkodzeniu. Do prac
polerskich polecamy stosowanie polerki kątowej
naszej firmy.
Małe elementy poddawane obróbce naly
odpowiednio zamocować. Można je zamocować na
przykład w imadle.
Redukcja zapylenia:
OSTRZEŻENIE – Niektóre rodzaje pyłów,
które powstają podczas szlifowania papierem
ściernym, cięcia, szlifowania, wiercenia i innych
prac, zawierają substancje chemiczne, o których
wiadomo, że wywołują raka, wady wrodzone lub
zaburzają zdolność rozrodczą. Takie chemikalia to
na przykład:
-Ołów z jastrychów na bazie ołowiu,
-p mineralny z cegieł, cement i inne wyroby
murarskie oraz
-Arsen i chrom zawarty w drewnie poddawanym
obróbce chemicznej.
Ryzyko narenia zależy od częstotliwości
wykonywania takich prac. Aby zmniejszyć
zagrożenie ze strony substancji chemicznych:
pracować w obszarze o dobrej wentylacji i
stosow atestowane środki ochronne, np. maski
przeciwpyłowe zaprojektowane do filtrowania
cząstek mikroskopijnej wielkości.
Powyższe informacje odnoszą się również do
pyłów powstających przy obróbce innych
materiałów, np. niektórych rodzajów drewna
(drewno bowe lub bukowe), metali, azbestu. Inne
znane schorzenia, to np. reakcje alergiczne i
choroby układu oddechowego. Zapobieg
przedostawaniu się cząstek pyłu do organizmu.
Przestrzegać wytycznych dotyczących
obrabianego materiału, pracowników, rodzaju i
miejsca zastosowania oraz przepisów krajowych
(np. przepisów dotyczących ochrony pracy,
utylizacji).
Eliminować szkodliwe cząstki z powietrza w
miejscu ich emisji i zapobiegać ich odkładaniu się w
otoczeniu.
Do prac specjalnych używać odpowiedniego
osprzętu. Pozwoli to ograniczyć ilość cząstek
przenikających w niekontrolowany sposób do
otoczenia.
Stosować odpowiedni układ odsysania pyłu.
W celu zminimalizowania zagrożenia pyłem:
-Nie kierować uwalnianych cząstek i strumienia
powietrza wylotowego z maszyny w stronę
samego siebie, w kierunku innych osób
znajdujących się w pobliżu ani na osiadły pył.
-Używać systemów odpylania i/albo oczyszczaczy
powietrza.
-Zapewnić dobrą wentylację miejsca pracy oraz
jego czystość dzięki stosowaniu wyciągu
powietrza. Zamiatanie i nadmuch powodują
wzbijanie pyłu.
-Odzież ochronną odkurzać lub prać. Nie
przedmuchiwać, nie trzepać, nie czyścić
szczotką.
Patrz strona 2.
1Kołnierz podporowy
2Wrzeciono
3Przycisk blokady wrzeciona
4Włącznik/wyłącznik suwakowy
5Rękojeść
6Rękojeść pomocnicza
7Osłona
8Nakrętka z dwoma otworami
9Klucz dwutrzpieniowy
10 Śruba mocująca
11 Pierścień mocujący
* zależnie od modelu / nieujęte w zakresie dostawy
Przed uruchomieniem urdzenia sprawdzić,
czy napięcie zasilania i częstotliwość sieci
podane na tabliczce znamionowej są zgodne z
parametrami zasilania sieciowego w miejscu pracy.
Na zasilaniu elektrycznym zainstalować
wyłącznik różnicowoprądowy (RCD) o maks.
prądzie wyzwalającym 30mA.
5.1Mocowanie rękojeści pomocniczej
Zawsze pracować z zamocowaną rękojeścią
pomocniczą (6)! Rękojeść pomocniczą
przykręcić mocno z lewej lub z prawej strony
maszyny.
5.2Montaż osłony
Ze względów bezpieczeństwa stosować
wyłącznie osłonę przewidzianą dla danej
ściernicy! Patrz także rozdział 9. Osprzęt!
Osłona do szlifowania
Przeznaczona do prac z użyciem ściernic do
obróbki zgrubnej, ściernic lamelkowych i
diamentowych tarcz tnących.
Patrz strona 2, rysunek C.
-Poluzować śrubę mocującą (10), aby
odpowiednio rozprężyć pierścień mocujący (11)
osłony.
4. Elementy urządzenia
5. Uruchomienie
POLSKI pl
-Nasadzić osłonę (7) w pokazanej pozycji.
-Obrócić osłonę w taki sposób, aby zamknta
strefa była skierowana w stronę użytkownika.
-Mocno dociągnąć śrubę mocującą (10).
Sprawdzić bezpieczne zamocowanie – osłona (7)
nie może dać się obracać.
Stosować wyłącznie
narzędzia robocze, ponad
które osłona wystaje o co
najmniej 3,4 mm.
Przed rozpoczęciem prac związanych z
przezbrajaniem wyciągnąć wtyczkę sieciową
z gniazda. Urządzenie musi być wyłączone, a
wrzeciono nieruchome.
Ze względów bezpieczeństwa do prac z
tarczami tnącymi stosować osłonę do
przecinania (patrz rozdział 9. Osprzęt).
6.1Blokowanie wrzeciona
-Wcisnąć przycisk blokady wrzeciona (3) i
obracać wrzeciono ręką (2) aż do wyraźnego
zatrzaśnięcia się przycisku.
6.2Zakładanie tarczy szlifierskiej
Patrz strona 2, rysunek A.
-Nożyć kołnierz podporowy (1) na wrzeciono.
Kołnierz jest zamontowany prawidłowo, jeżeli nie
da się go obracać na wrzecionie.
Dotyczy tylko W 650-100: za pomocą klucza
dwutrzpieniowego przykręcić kołnierz podporowy
do wrzeciona w taki sposób, aby mały pierścień (o
średnicy 16 mm) był skierowany do góry.
-Założyć tarczę szlifierską na kołnierz podporowy
(1). Tarcza szlifierska musi równomiernie
przylegać do kołnierza podporowego.
6.3Mocowanie/odkcanie nakrętki z
dwoma otworami
Mocowanie nakrętki z dwoma otworami (8):
Dwie strony nakrętki z dwoma otworami różnią się
od siebie. Nakręcić nakrętkę z dwoma otworami na
wrzeciono w następujący sposób:
Patrz strona 2, rysunek B.
- X) W przypadku cienkich tarcz szlifierskich:
Pierścień oporowy nakrętki z dwoma otworami (8)
jest skierowany do góry, aby cienka tarcza
szlifierska mogła zostać bezpiecznie
zamocowana.
X) W przypadku grubych tarcz szlifierskich:
Pierścień oporowy nakrętki z dwoma otworami (8)
jest skierowany w dół, aby można było
bezpiecznie zamocować nakrętkę z dwoma
otworami na wrzecionie.
Z) Tylko model W 650-100:
Pierścień oporowy nakrętki z dwoma otworami
skierowany jest w dół względnie płaska
powierzchnia jest skierowana do góry.
-Zablokować wrzeciono. Przykręcić nakrętkę z
dwoma otworami (8) za pomocą klucza
dwutrzpieniowego (9) w kierunku ruchu
wskazówek zegara.
Odkręcanie nakrętki z dwoma otworami:
-Zablokować wrzeciono (patrz rozdział 6.1).
Odkręcić nakrętkę z dwoma otworami (8) za
pomocą klucza dwutrzpieniowego (9) w kierunku
przeciwnym do ruchu wskazówek zegara.
7.1Włączanie i wyłączanie
Maszynę zawsze prowadzić obiema rękami.
Najpierw włączyć maszynę, a dopiero potem
przyłożyć narzędzie robocze do obrabianego
elementu.
Zapobiegać zasysaniu przez maszynę
dodatkowego pyłu i wiórów. Maszynę włączać
i wyłączać z dala od nagromadzonego pyłu. Po
wyłączeniu urządzenie wolno odkładać dopiero po
całkowitym zatrzymaniu silnika.
Unikać niezamierzonego uruchomienia:
zawsze wyłączać maszynę po wyciągnięciu
wtyczki z gniazda wtykowego lub w przypadku
przerwy w dopływie prądu.
Po włączeniu trybu pracy ciągłej maszyna
będzie pracować nadal, nawet jeżeli
wypadnie z ręki. Z tego względu maszynę zawsze
trzymać oburącz za przewidziane do tego celu
rękojeści, przyjąć bezpieczną postawę i
skoncentrować uwagę na wykonywanej pracy.

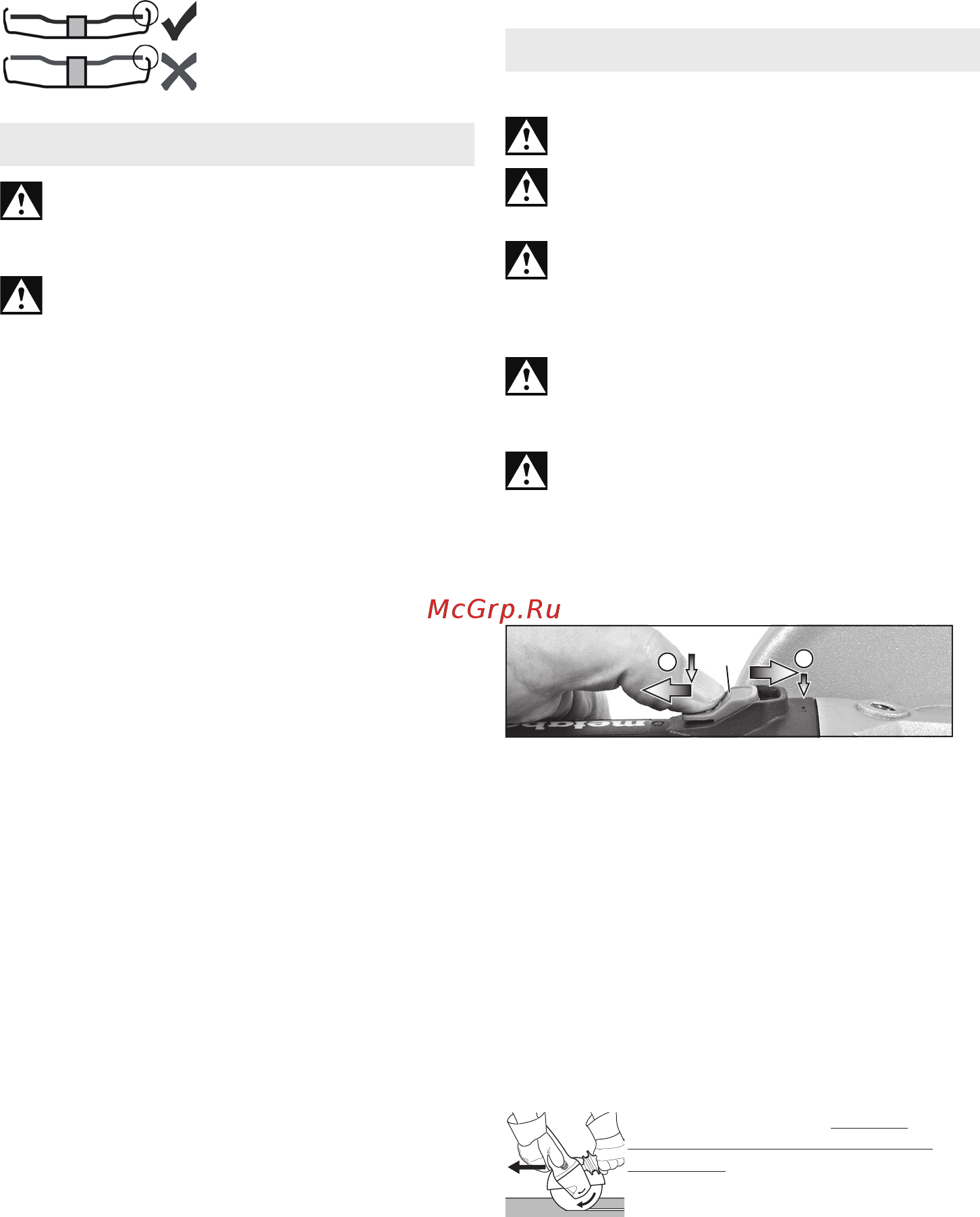

Maszyny z przełącznikiem suwakowym:
Włączanie: przesunąć przełącznik suwakowy (4)
do przodu. Następnie w celu włączenia trybu pracy
ciągłej wcisnąć przełącznik w dół do zablokowania.
Wyłączanie: nacisnąć na tylną końcówkę
przełącznika suwakowego (4) i zwolnić przełącznik.
7.2Wskazówki dotyczące pracy z
urządzeniem
Szlifowanie i szlifowanie papierem ściernym:
Umiarkowanie dociskać urządzenie i przesuwać po
powierzchni zmieniając kierunek, aby nie dopuścić
do nadmiernego rozgrzania powierzchni
obrabianego elementu.
Szlifowanie zdzierające: dobry efekt uzyskuje się
przy pracy pod kątem 30°-40°.
Przecinanie:
Podczas przecinania zawsze
pracować przeciwbieżnie (patrz
ilustracja). W przeciwnym wypadku
istnieje ryzyko, że maszyna w sposób
niekontrolowany wyskoczy z
przecinanego elementu. Pracować z
umiarkowanym posuwem dostosowanym do
6. Mocowanie tarczy szlifierskiej
7. Użytkowanie
0
I
4
