Scheme 2
of fan connection, equipped with - 02 option (pull-chain
switch).
X2- terminal block, 3 pairs
Scheme 3 (for E/NEO model)
of fan connection, equipped with - 02 option(pull-chain
switch)
X- terminal block, 2 pairs
WIRING DIAGRAM CONNECTION OF ERA FANS TO
THE NETWORK
Connection of fan to the network shown in pic. 1-12
COMFORT / FAVORITE (pic. 1)
• remove the decorative front panel
• hold the power wire through the cable hole
1 in the case
• strip the insulation on 5-7 mm from the
wire end
• insert wires into terminal box X and press
them by tap screw
• fix the wires by means of cable clamp 2
• combine clamps of the decorative panel
with grooves in the case
• fix the panel with screw
Pic.1 COMFORT/FAVORITE
DISC (
pic
. 2)
• remove the decorative front panel, turning
counterclockwise
• hold the power wire through the cable hole
1 in the case
• strip the insulation on 5-7 mm from the wire
end
• insert wires into terminal box X and press
them by tap screw
• fix the wires by means of cable clamp 2
• combine clamps of the decorative panel with
• grooves in the case and fix by rotation of the
panel relative to the case clockwise until the
matching of the borders
FLOW (
pic
. 3)
• remove the decorative grill;
• remove the protective cover;
• hold the power wire through the
cable hole 1 in the case;
• strip the insulation on 7-8 mm
from the wire end
• insert wires into terminal box X
and press them by tap screw
• fix the wires by means of cable
clamp 2
• install the protective cover;
• install the grill.
PROFIT (
pic
. 3-5)
• remove the protective cover;
• hold the power wire through the cable hole 1 in the case;
• strip the insulation on 7-8 mm from the wire end
• insert wires into terminal box X and press them by tap screw
• fix the wires by means of cable clamp 2
• install the protective cover;
Fans of PROFITseries have dierent diameters of inlet and outlet pipes for the
connection of diusers with the flange of the corresponding diameter from absorption
and air ducts from air side discharge.
• Install a duct fan;
• From absorption, accession of air ducts to the fan is possible through fittings of a
necessary form and diameter or a decorative grill with a flange.
x

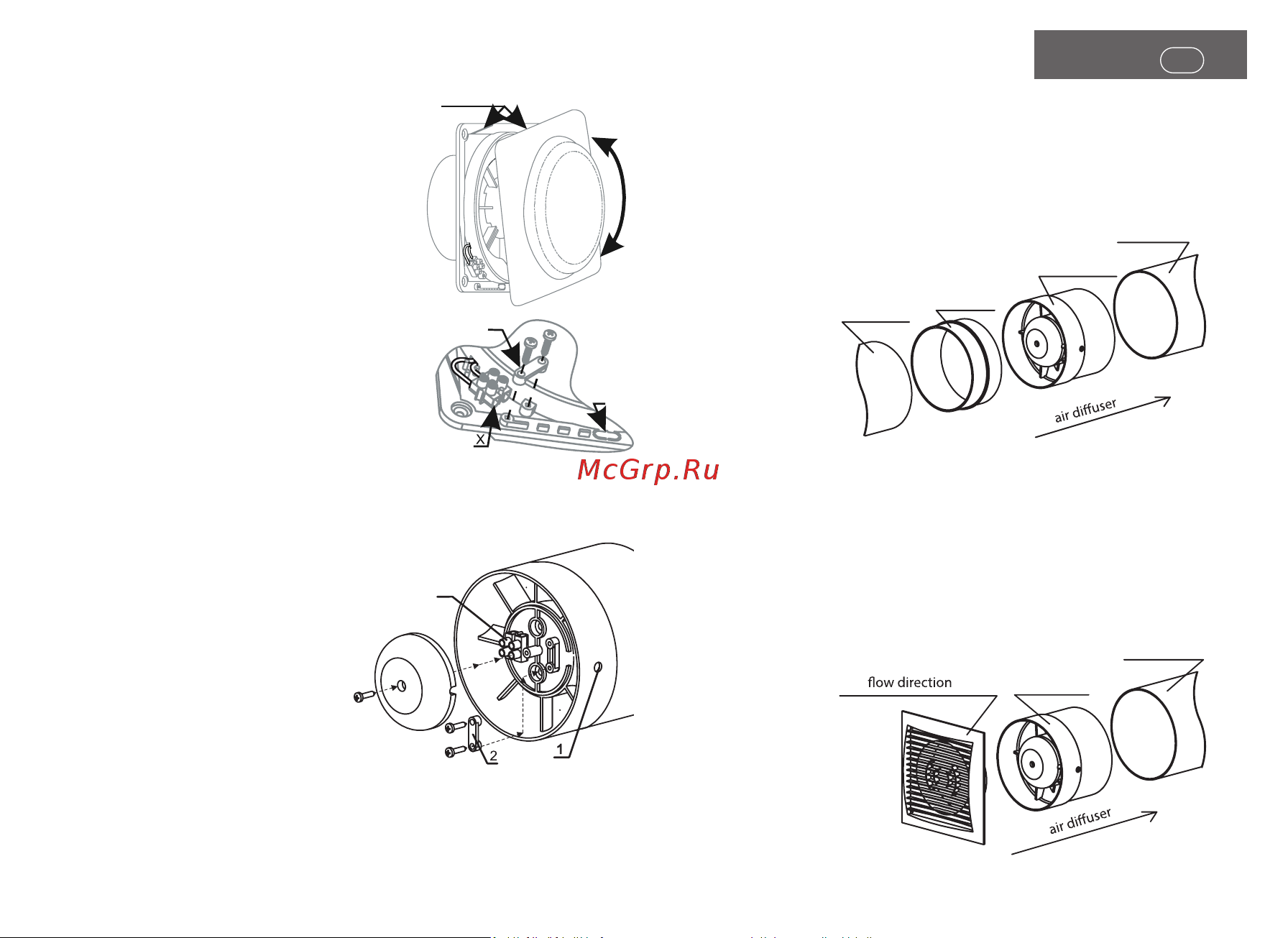

Pic.2 DISC
Pic.3 FLOW/PROFIT
Pic.5 PROFIT
Pic.4 PROFIT
airvent
fun
airvent
airvent
fun
duct
connection
2
1
combine
to turn
EN
