ЕСКЕРТПЕ!
Құралды қолдану алдынан міндетті түрде осы нұсқаулықты оқып,
оның мазмұнымен танысып алыңыз.
ЕСКЕРТПЕ!
Бұйымды іске қосу, реттеу, күту және жөндеу бойынша
өткізілетін барлық әрекеттері тек қана электр жүйесінің
ажыратылған жағдайында өткізілуі тиіс (S1 бөлшегі OFF
позициясында).
Желдеткіш қосу үшін қолданылатын бір фазалық электр жүйесі қолдануда
болған нормаларына сай болуы керек. Стационарлық электр өткізгіш сымы
электр жүйені қорғау автоматы арқылы жабдықталған болуы тиіс (схемада
S1 қылып көрсетілген). Іске қосылуы стационарлық сымы ішіне құрастырып
орнатылған айырғыш арқылы өткізілуі керек (схемада S2 қылып көрсетілген).
Айырғыш контакттары арасындағы саңылау барлық полюстарында 3 мм
көлемінен аз болмауы қажет. «-02» опциясында айырғыш (схемада S3 қылып
көрсетілген) желдеткіш ішіне құрастырылып шығарылған. Құрастырып орнату
алдынан қалақты дөңгелегі, тұрқы, шілтерде көзбен көріне алатын бұзылып
зақымдануының болмауын тексеруіңіз және тұрқының ағызып шығаратын
бөлшегінде желдеткіштің қалақтарын бұзып зақымдай алатын бөтен заттардың
жоқ болуын тексеріп алуыңыз керек.

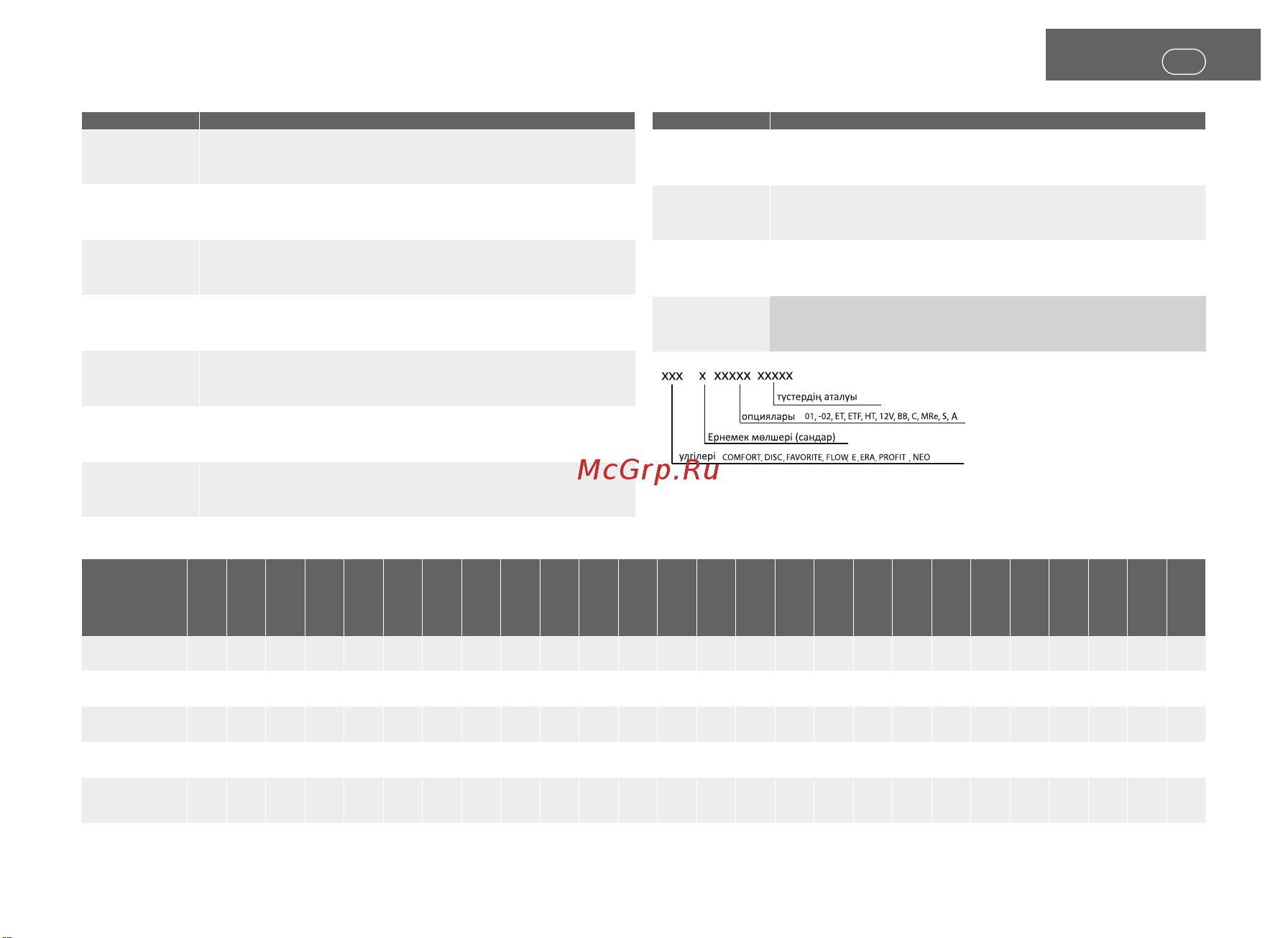

НЕГІЗГІ ТЕХНИКАЛЫҚ МӘЛІМЕТТЕРІ
Сипаттамалары
COMFORT 4
COMFORT 5
DISC 4
DISC 5
FAVORITE 4
FAVORITE 5
FLOW 4
FLOW 5
FLOW 150
FLOW 6
E 100
E 125
E 150
NEO 4
NEO 5
NEO 6
ERA 4
ERA 5
ERA 6
PROFIT 4
PROFIT 5
PROFIT 150
PROFIT 6
EURO 4
EURO 5
EURO 6
Ернемек диаметрi
(мм)
100 125 100 125 100 125 100 125 150 160 100 125 150 100 125 150 100 125 150 100 125 150 160 100 125 150
Өнімділігі(м
3
/час) 95 180 80 130 95 180 107 190 270 300 90 140 250 90 140 250 97 183 290 107 190 270 300 85 130 230
Өнімділігі (Вт) 16 18 16 20 16 18 14 18 20 22 14 16 16 14 16 16 14 16 16 14 18 20 22 14 16 16
Шуыл деңгейі (дБ) 35 36 35 36 35 36 35 36 38 38 35 36 38 35 36 38 35 36 38 35 36 38 38 35 36 38
Массасы (кг) 0,55 0,65 0,5 0,58 0,55 0,65 0,5 0,6 0,9 0,95 0,55 0,65 0,77 0,55 0,65 0,77 0,5 0,55 0,7 0,38 0,45 0,65 0,7 0,6 0,8 1,0
Желдеткіштер (12V опциясы болған желдеткіштерді) кернеуі 220-240 В, жиілігі 50 Гц болған ауыстырмалы электр тоқ жүйесіне қосу үшін мақсатталған
ОПЦИЯЛАРДЫҢ ШАРТТЫ БЕЛГІЛЕРІ
Белгіленуі Аталуы
-01
Айырғыш және айырымен жабдықталған желі кабелі бар
кабелдік тұрмыстық белағаштық каналдық қапталған электр
желдеткіштер
-02
Желдеткіш немесе таймерді қуат көзіне қосу/ қуат көзінен өшіру
үшін тартулы баулы өшіргішімен жабдықталған тұрмыстық
белағаштық каналдық қапталған электр желдеткіштер
ET
Электрондық таймері бар тұрмыстық белағаштық каналдық
қапталған электр желдеткіштер
ETF
Фототаймері бар тұрмыстық белағаштық каналдық қапталған
электр желдеткіштер
HT
Ылғалдылық тетігімен жабдықталған тұрмыстық белағаштық
каналдық қапталған электр желдеткіштер
12V
12V қозғалтқышы бар тұрмыстық белағаштық каналдық электр
желдеткіштер, қосылую төмендететін трансформаторы арқылы
BB
Шарлы мойынтіректермен жабдықталған тұрмыстық
белағаштық каналдық электр желдеткіштер. 40 мың сағат бойы
үзіліссіз жұмыс істеуін қамтамасыз етеді.
Белгіленуі Аталуы
С
Кері клапаны бар тұрмыстық белағаштық каналдық қапталған
электр желдеткіштер
MRe
Ішіне құрастырылған Fusion Logic 1.2 контроллері бар
тұрмыстық белағаштық каналдық қапталған мультиопциялық екі
режимдік электр желдеткіштер
S
Жәндіктерден қорғайтын торшасымен жабдықталған тұрмыстық
белағаштық каналдық қапталған электр желдеткіштер
A
Автоматиқалык жалюздермен
Қосымша опциялардың бір бірімен құрамдастырылған болуы немес
жоқ болуы мүмкін.
Белгілеу үлгісі
ERA 5 C ET -02
E 100 S
KZ
, euro
