![Era DISC 4C [19/24] Ші схема](/views2/1627231/page19/bg13.png)
FLOW
Үлгі
d D D1 E A C F*
FLOW 4 100 103 143 52 33 11 7
FLOW 5 125 128 164 58 34 12 8,5
FLOW 150 150 153 200 74 35 13 10
FLOW 6 160 163 200 66 42 13 -
*- Бұл көлемдер тек қана кері клапан опциясы бар болған желдеткіштерде бар болады
ҚҰРАСТЫРЫП ОРНАТУ МЕН ІСКЕ ҚОСУ ҮШІН
ДАЙЫНДАУ
ERA желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып
қойыла алынады. ERA желдеткіштері қабырғаларға орнату үшін мақсатталған.
ВВ опциясы бар ЕРА желдеткіштері қабырға және төбелерге орнату үшін
мақсатталған.
ЕРА желдеткіштердің орнатылуы желдету ауа өткізгіштерімен және дербес түрде,
тегіс тік үстілері үстінен, ал ВВ опциясы бар желдеткіштердің орнатылуы тегіс тік
және көлденең, және бұйымды бұрама шегелер арқылы орнату үшін жеткілікті
қаттылығы бар үстілер үстінен өткізіледі. Орнатылатын монтаждық үстілердің тік
және көлденең бағыттары бойынша ұйғарынды ауытқу аумағы: ±0,5 мм.
S3
S1 қорғау автоматтың
схемадағы белгіленуі
S1 қорғау автоматы
S2 сыртқы өшіргіші
Ішіне құрастырылған S3
айырғыш (тартпалы айырғышы)
S2 сыртқы өшіргіштің
схемадағы белгіленуі
S3 құрастырылған айы-
рғыштың белгіленуі

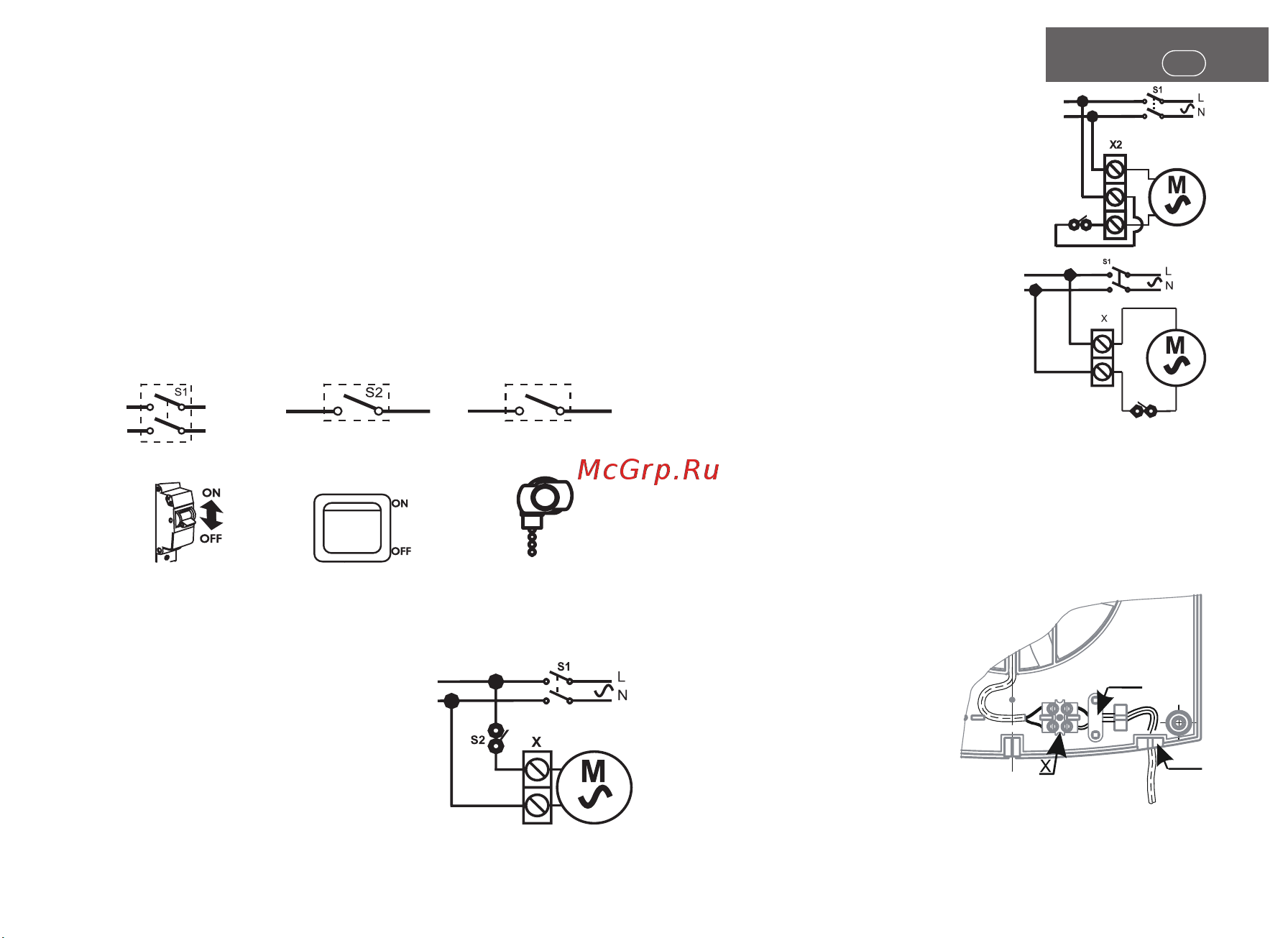

ERA ЖЕЛДЕТКІШТЕРІН ҚОСУ БОЙЫНША НЕГІЗГІ
СХЕМАЛАРЫ
1ші схема
Желдеткіштерді іске қосу (базалық нұсқа)
X-клемма тақтасы, 2 жұп
*Желдеткіштерді тек қана номиналдық кернеуі
12 В болған ауыстырмалы тоқ желісіне қосуға болады
(желдеткіш тұрқысы мен қорабындағы белгілеуді
қараңыз)
2ші схема
02 опциясымен (тартпалы айырғыш) жабдықталған желдет-
кіштерді іске қосу
X-клемма тақтасы, 3 жұп
3ші схема (E/NEO үлгісі үшін
)
02 опциясымен (тартпалы айырғыш) жабдықталған
желдеткіштерді іске қосу,
X-клемма тақтасы, 2 жұп
ERA ЖЕЛДЕТКІШТЕРІН ЖЕЛІГЕ ҚОСУ БОЙЫНША
МОНТАЖДЫҚ СХЕМАЛАР
Желдеткіштерді желіге қою реті 1-12 суреттерінде көрсетілген
COMFORT / FAVORITE ( 1ші сурет)
•декоративтік қорғау тақташасын шығарып алыңыз;
•желі cымын желдеткіш тұрқысындағы (1)
кабелдерге арналған саңылауы арқылы
өткізіңіз;
•сымдар оқшаулауын 5-7 мм ұзындығында
шешіңіз;
•сымдарды X клемма тақтасына енгізіп,
оларды бұрама арқылы қыстырыңыз;
•сымдарды кабель қысқыш (2) көмегімен
бекітіп алыңыз;
•декоративтік тақтасының бекіткіштерін
тұтқадағы саңылаулармен біріктіріңіз;
•тақтаны бұрамамен бекітіңіз.
220-240В (12 В*)
S3
220-240В
220-240В
S3
2
1
1ші сурет: COMFORT/FAVORITE
KZ
