Era FAVORITE 5C-01 [18/24] Ші схема

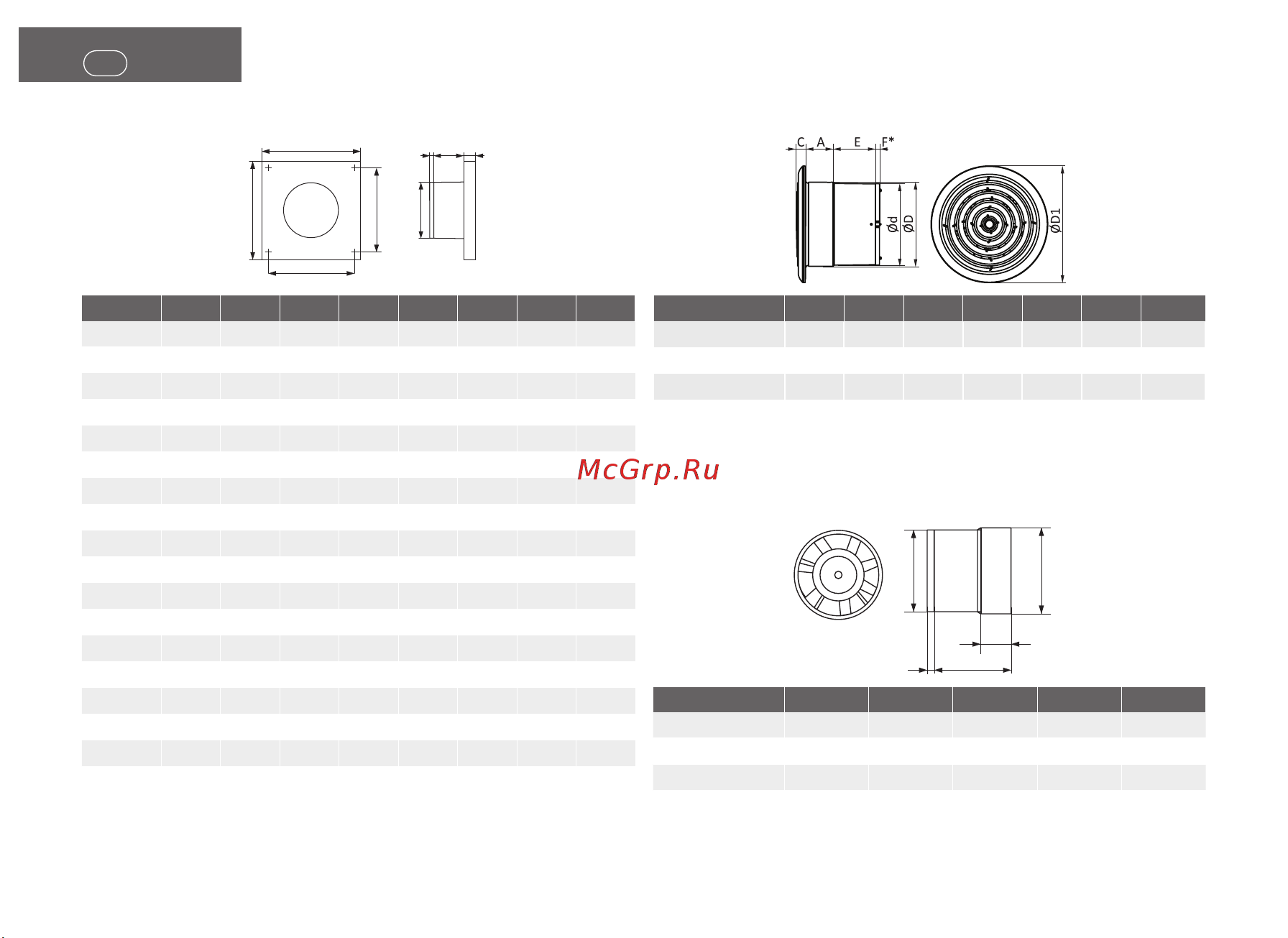

![Era FAVORITE 5C-01 [18/24] Ші схема](/views2/1627231/page18/bg12.png)
F*
E
C
Ød
X
A
Y
B
*- Бұл көлемдер тек қана кері клапан опциясы бар болған желдеткіштерде бар болады
Үлгі
d A E B C X Y F*
ERA 4 100 150 55 150 22 135 135 7
ERA 5 125 175 61 175 23 160 160 8,5
ERA 6 150 200 62 200 24 185 185 10
E 100 100 160 76 160 9 140 140 7
E 125 125 180 82 180 9 160 160 8,5
E 150 150 205 86 205 9 187 187 10
NEO 4 100 160 76 160 12 140 140 7
NEO 5 125 180 82 180 11 160 160 8,5
NEO 6 150 205 86 205 11 187 187 10
COMFORT 4 100 162 52 168 21 140 140 7
COMFORT 5 125 162 59 168 21 140 140 8,5
DISC 4 100 160 49 160 36 140 140 8
DISC 5 125 185 49 185 38 165 165 10
FAVORITE 4 100 162 52 168 21 140 140 7
FAVORITE 5 125 162 59 168 21 140 140 8,5
EURO 4 100 160 62 160 30 140 140 7
EURO 5 125 187 66 187 30 160 160 8,5
EURO 6 150 213 70 213 30 187 187 10
COMFORT/DISC/FAVORITE/ERA/E/NEO/EURO FLOW
Үлгі
d D D1 E A C F*
FLOW 4 100 103 143 52 33 11 7
FLOW 5 125 128 164 58 34 12 8,5
FLOW 150 150 153 200 74 35 13 10
FLOW 6 160 163 200 66 42 13 -
*- Бұл көлемдер тек қана кері клапан опциясы бар болған желдеткіштерде бар болады
PROFIT
AF*
E
Ød
ØD
Үлгі
d D A E F*
PROFIT 4 100 103 80 30
7
PROFIT 5 125 128 82 30
8,5
PROFIT 150 150 153 104 35
10
PROFIT 6 160 163 101 35
-
*- Бұл көлемдер тек қана кері клапан опциясы бар болған желдеткіштерде бар болады
ҚҰРАСТЫРЫП ОРНАТУ МЕН ІСКЕ ҚОСУ ҮШІН
ДАЙЫНДАУ
ERA желдеткіштері желдету ауа өткізгіштерімен және дербес түрде орнатылып
қойыла алынады. ERA желдеткіштері қабырғаларға орнату үшін мақсатталған.
ВВ опциясы бар ЕРА желдеткіштері қабырға және төбелерге орнату үшін
мақсатталған.
ЕРА желдеткіштердің орнатылуы желдету ауа өткізгіштерімен және дербес түрде,
тегіс тік үстілері үстінен, ал ВВ опциясы бар желдеткіштердің орнатылуы тегіс тік
және көлденең, және бұйымды бұрама шегелер арқылы орнату үшін жеткілікті
қаттылығы бар үстілер үстінен өткізіледі. Орнатылатын монтаждық үстілердің тік
және көлденең бағыттары бойынша ұйғарынды ауытқу аумағы: ±0,5 мм.
S3
S1 қорғау автоматтың
схемадағы белгіленуі
S1 қорғау автоматы
S2 сыртқы өшіргіші
Ішіне құрастырылған S3
айырғыш (тартпалы айырғышы)
S2 сыртқы өшіргіштің
схемадағы белгіленуі
S3 құрастырылған айы-
рғыштың белгіленуі
ERA ЖЕЛДЕТКІШТЕРІН ҚОСУ БОЙЫНША НЕГІЗГІ
СХЕМАЛАРЫ
1ші схема
Желдеткіштерді іске қосу (базалық нұсқа)
X-клемма тақтасы, 2 жұп
*Желдеткіштерді тек қана номиналдық кернеуі
12 В болған ауыстырмалы тоқ желісіне қосуға болады
(желдеткіш тұрқысы мен қорабындағы белгілеуді
қараңыз)
