Промышленная вентиляция
www.ventilator.spb.ru

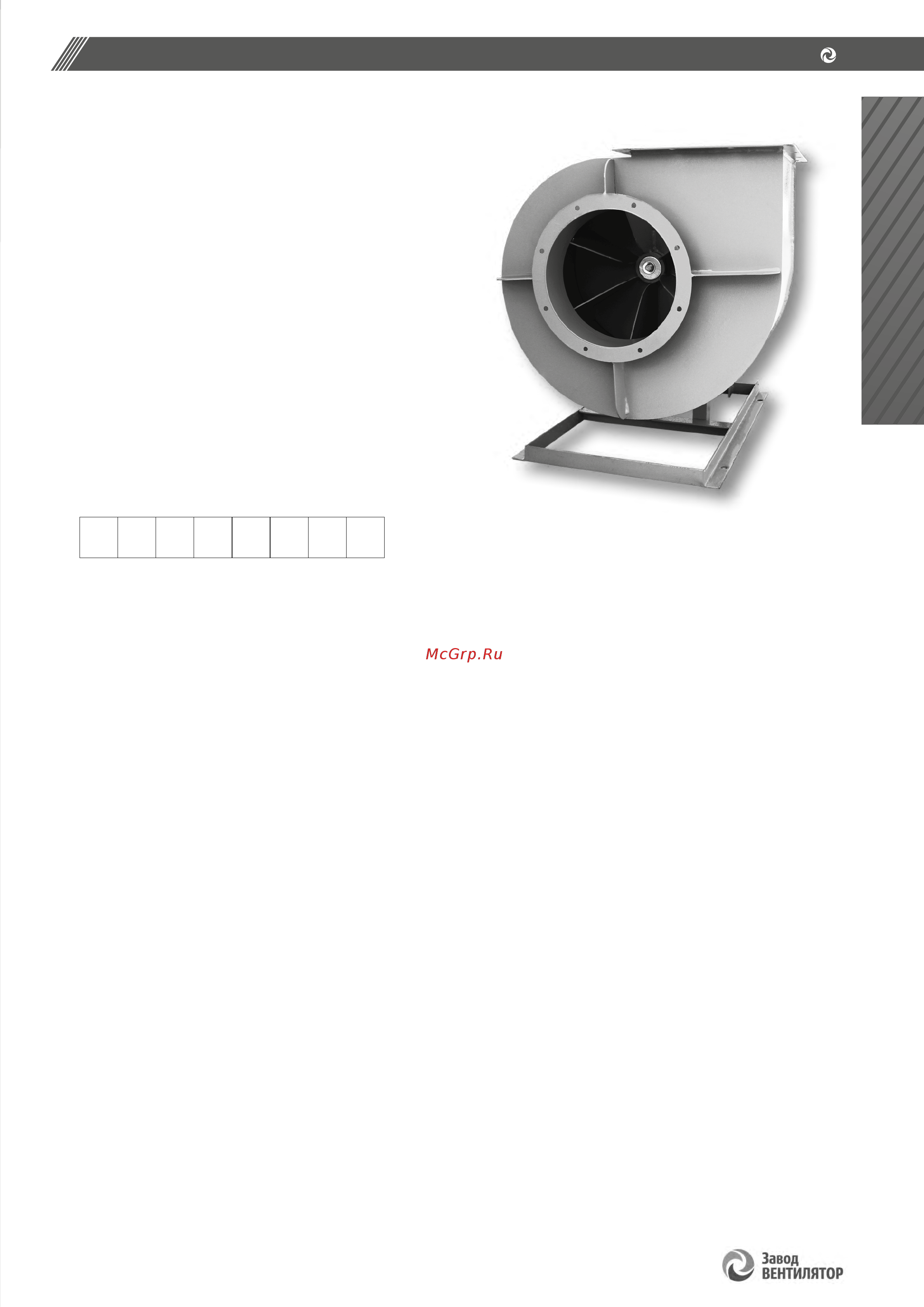

Вентилятор радиальный ВЦП 7-40
Общие сведения
• Основные выпускаемые типоразмеры (номера):
2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
• Варианты конструктивное исполнение: исполнение 1, исполнение 5
• Вентиляторы сертифицированы: соответствия требованиям ТР ТС №
004/2011, № 010/2011, № 020/2011
• Вентиляторы взрывозащищённого исполнения сертифицированы:
соответствие требованиям ТР ТС № 012/2011;
• Варианты материального исполнения: общепромышленное,
коррозионностойкое, взрывозащищённое, взрывозащищённое
коррозионностойкое
• Назначение: системы вентиляции, технологические установки
• Количество лопаток рабочего колеса: 6
• Конструктивное исполнение лопаток рабочего колеса: загнутые
вперед
• Конструктивное исполнение корпуса: спиральный поворотный
одностороннего всасывания
• Максимальная температура перемещаемой среды: до 80°С
• Допустимая концентрация пыли и других твёрдых примесей в
перемещаемой среде: 600,0 г/м
3
