145
Промышленная вентиляция
www.ventilator.spb.ru
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЦП 7-40-5, исполнение 5
Акустические характеристики измерены со стороны нагнетания при но-
минальном режиме работы вентилятора. На стороне всасывания уровни
звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой
мощности на 3 дБ выше уровня звуковой мощности, соответствующего
номинальному режиму работы вентилятора.
Л0°
Л45°
Л90°
Л270°
Л315°
В
В1
Н1
Н2
Пр45°
В
В1
Н1
Н2
Пр90°
В
В1
Н1
Н2
Пр270°
В
В1
Н1
Н2
Пр315°
В
В1
Н1
Н2
Пр0°

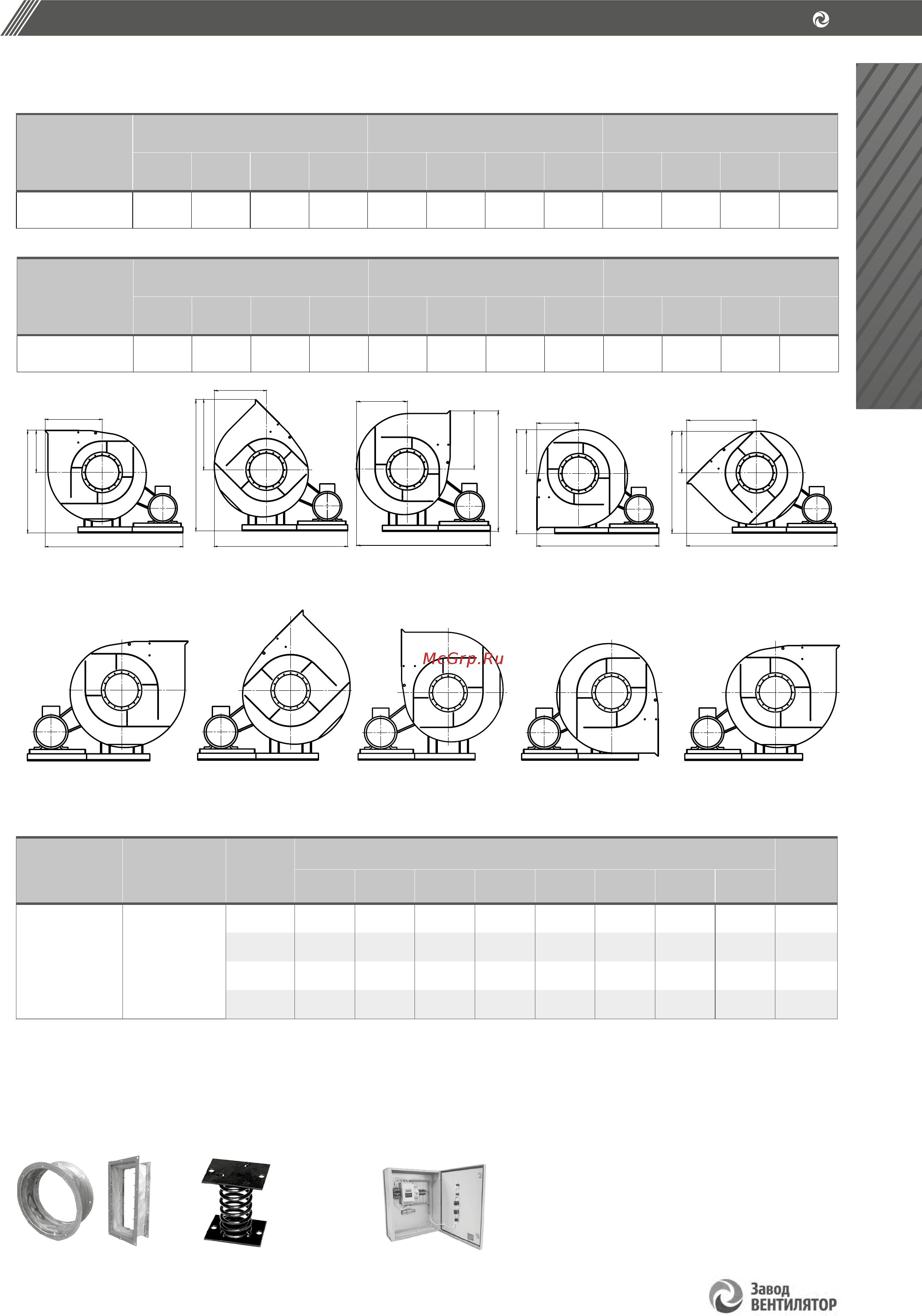

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЦП 7-40-5,
исполнение 5, зависящие от положения корпуса
Вентилятор радиальный ВЦП 7-40-5, исполнение 5
Вентилятор
(сокращённое
обозначение)
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВЦП 7-40 №5
1237 440 833 333 1182 385 1047 547 1165 367 940 440
Вентилятор
(сокращённое
обозначение)
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВЦП 7-40 №5
- - - - 1130 333 832 332 1344 547 815 315
Вентилятор
(сокращённое
обозначение)
Конструктивное
исполнение
Скорость
вращения,
об/мин
Значение Lpi, дБА в октавных полосах f, Гц
Lpa, дБА
63 125 250 500 1000 2000 4000 8000
ВЦП 7-40 №5
5
1 810 84 87 94 105 93 90 86 82 103
2 030 87 90 97 108 96 93 89 85 106
2 285 90 93 100 111 99 96 92 88 109
2 575 93 96 103 114 102 99 95 91 112
Аксессуары и комплектующие
Гибкие вставки, стр. 327 Виброизоляторы, стр. 328
Щит (шкаф) управления типа ЩУВ, стр. 330
