Вентилятор радиальный ВЦП 7-40-3,15, исполнение 1

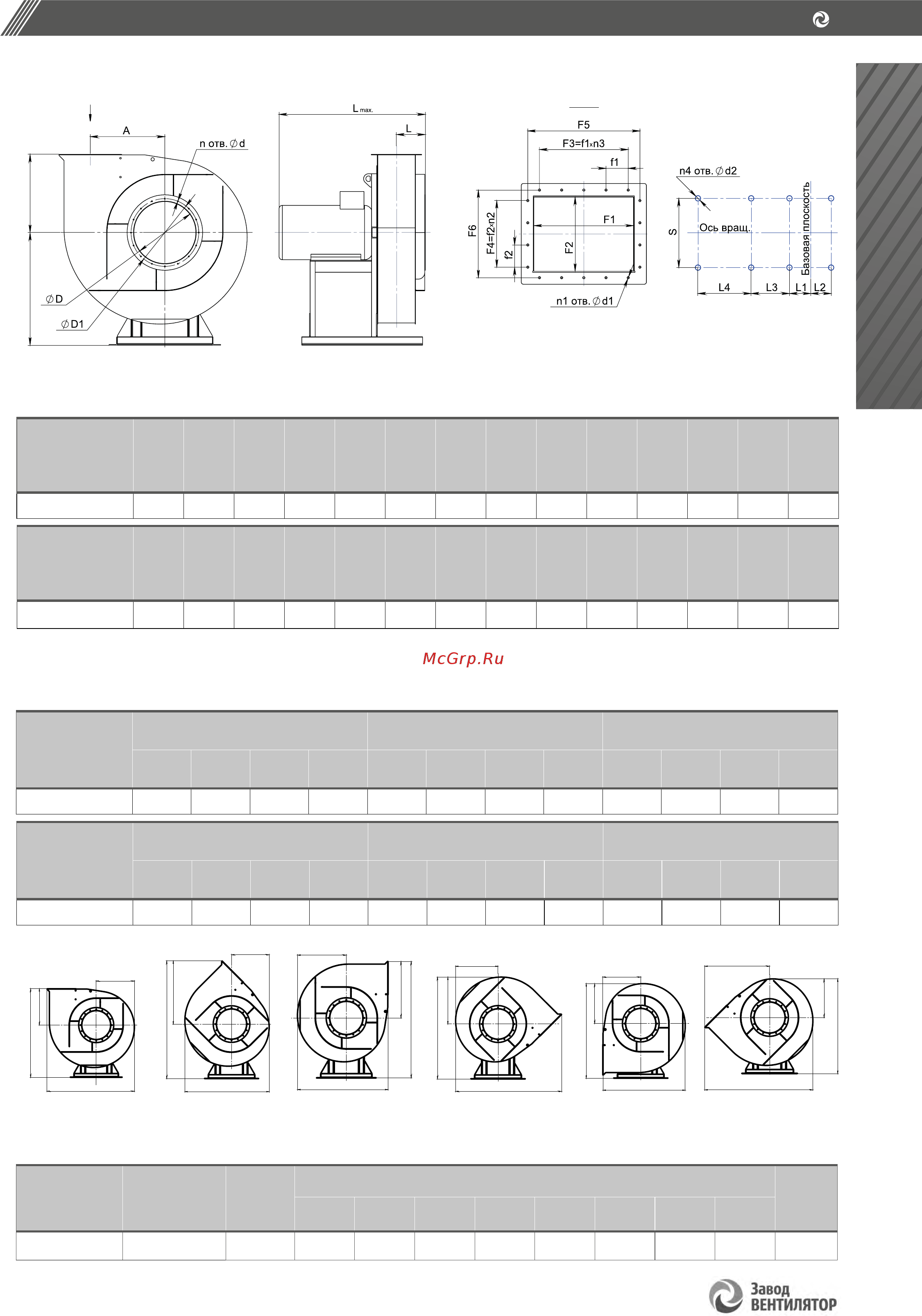

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЦП 7-40-3,15, исполнение 1
Е
Вид Е
Схема расположения отверстий
для крепления вентилятора
H
h
Конструкторский отдел оставляет за собой право для улучшения качества выпускаемой продукции вносить изменения размеров и комплектации без уведомления.
ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЦП 7-40-3,15, исполнение 1
ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ВЦП 7-40-3,15, исполнение 1
зависящие от положения корпуса
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЦП 7-40-3,15, исполнение 1
В
В1
Н1
Н2
Пр0°
В
В1
Н1
Н2
Пр45°
В
В1
Н1
Н2
Пр90°
В
В1
Н1
Н2
Пр135°
В
В1
Н1
Н2
Пр270°
В
В1
Н1
Н2
Пр315°
Вентилятор
(сокращённое
обозначение)
А,
мм
D,
мм
D1,
мм
F1,
мм
F2,
мм
F3,
мм
F4,
мм
F5,
мм
F6,
мм
H,
мм
L
max
,
мм
L,
мм
L1,
мм
L2,
мм
ВЦП 7-40 №3,15
205 215 245 221 189 168 150 254 221 360 570 132 27 54
Вентилятор
(сокращённое
обозначение)
L3,
мм
L4,
мм
S,
мм
d,
мм
d1,
мм
d2,
мм
f1,
мм
f2,
мм
h,
мм
n
отв.
,
шт
n1
отв.
,
шт
n2
отв.
,
шт
n3
отв.
,
шт
n4
отв.
,
шт
ВЦП 7-40 №3,15
188 80 256 10 10 12 168 150 243 8 8 1 1 8
Вентилятор
(сокращённое
обозначение)
ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВЦП 7-40 №3,15
595 247 603 243 530 230 782 418 525 283 712 348
Вентилятор
(сокращённое
обозначение)
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
ВЦП 7-40 №3,15
683 265 663 300 526 243 612 248 683 418 594 230
Вентилятор
(сокращённое
обозначение)
Конструктивное
исполнение
Скорость
вращения,
об/мин
Значение Lpi, дБА в октавных полосах f, Гц
Lpa, дБА
63 125 250 500 1000 2000 4000 8000
ВЦП 7-40 №3,15
1 3 000 87 90 95 100 102 98 96 91 105
