146
www.ventilator.spb.ru
Промышленная вентиляция
Вентилятор радиальный ВЦП 7-40-6,3, исполнение 1, 3, 5

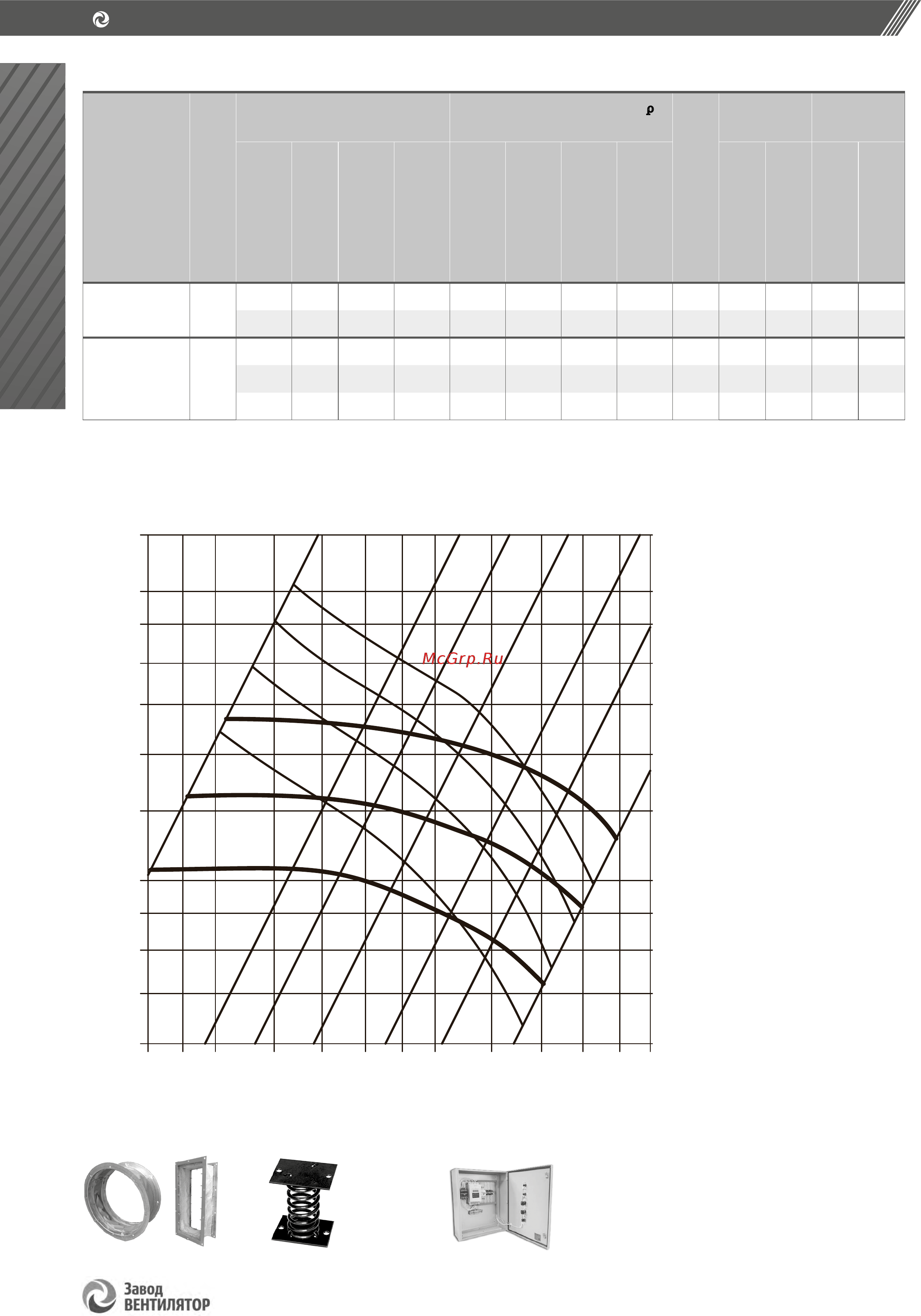

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЦП 7-40-6,3, исполнение 1, 3, 5
*При изменении типа двигателя масса может меняться
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЦП 7-40-6,3, исполнение 1, 3, 5
Вентилятор (сокращённое
обозначение)
Конструктивное исполнение
Характеристики электродвигателя
Характеристики вентилятора при ρ =
1.2 кг/м
3
Масса вентилятора, кг
Виброизоляторы
Виброизоляторы
для Ex исп
Скорость вращения,
об/мин.
Номинальная
мощность, кВт
Номинальный ток
при 380В (50 Гц), А
Тип
электродвигателя *
Производительность
Q min, тыс. м
3
/ч
Производительность
Q max, тыс. м
3
/ч
Полное даление Pv
min, Па
Полное давление Pv
maх, Па
Марка
Количество в
комплекте
Марка
Количество в
комплекте
ВЦП 7-40 №6,3
1, 3
1 500 7,5 15,6 132S4 3,7 9,0 1470 1720 200 ДО-41 4 ВР 203 6
1 500 11,0 22,5 132M4 3,7 12,9 1250 1720 245 ДО-41 4 ВР 203 6
ВЦП 7-40 №6,3
5
1 615 15,0 30,0 160S4 4,1 14,0 1350 2100 515 ДО-42 6 ВР 203 8
1 810 18,5 36,3 160M4 4,5 15,5 2000 3600 550 ДО-42 6 ВР 203 8
2 040 30,0 57,6 180M4 5,0 18,0 2300 3400 570 ДО-42 8 ВР 203 8
u=37 м/с
42 м/с
47
Q, 10
3
∙м
3
/ч
n=1810 мин
-1
n=1615 мин
-1
n=2040 мин
-1
Ny=22 кВт
18,5 кВт
15 кВт
11 кВт
201410987654
1000
2000
3000
0,5
0,45
4000
5000
Pv, Па
0,54
0,56
0,54
0,5
η=0,45
Аксессуары и комплектующие
Гибкие вставки, стр. 327 Виброизоляторы, стр. 328
Щит (шкаф) управления типа ЩУВ, стр. 330
