Вентилятор радиальный ВЦП 7-40-4, исполнение 1

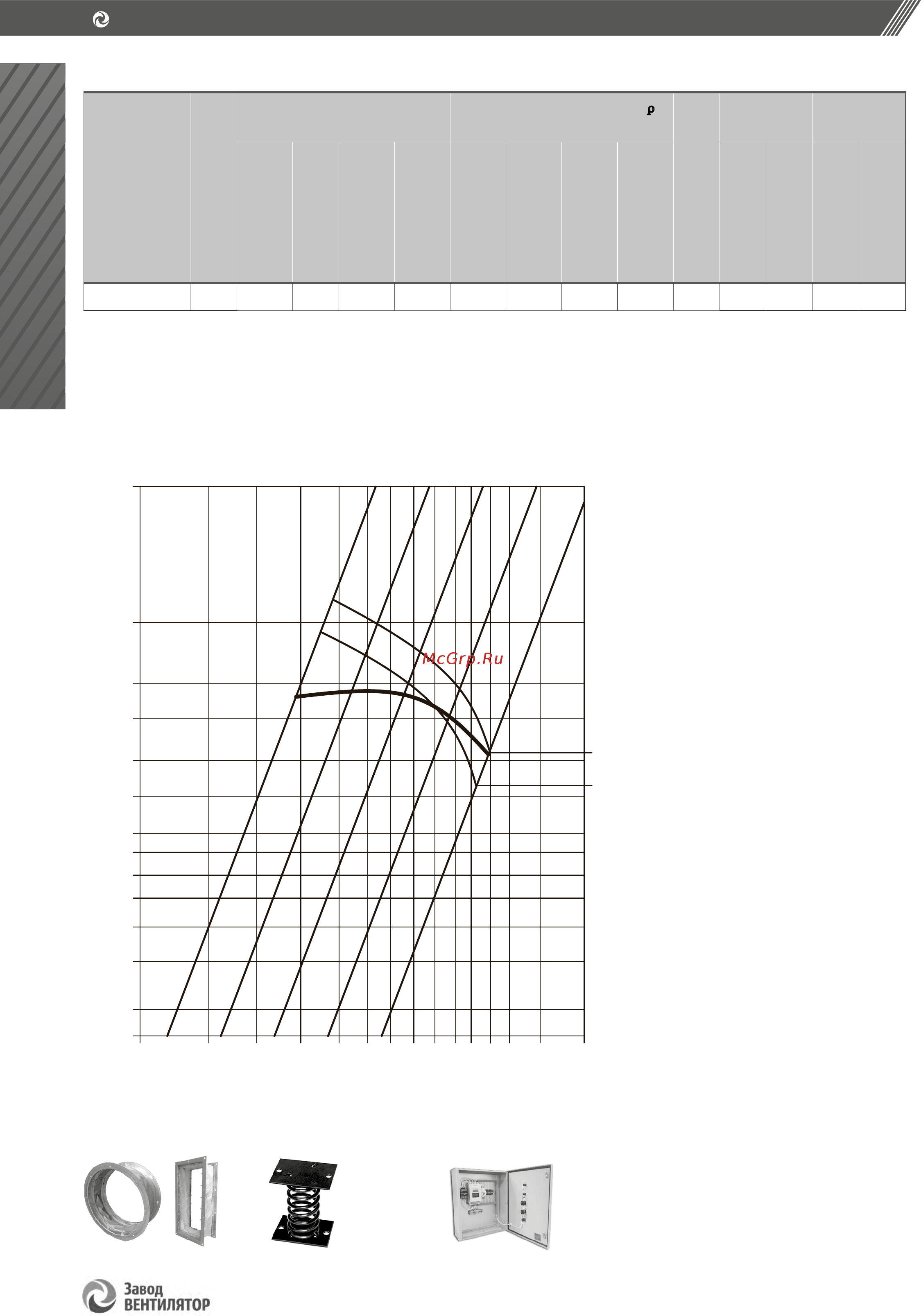

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЦП 7-40-4, исполнение 1
*При изменении типа двигателя масса может меняться
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЦП 7-40-4, исполнение 1
Вентилятор (сокращённое
обозначение)
Конструктивное исполнение
Характеристики электродвигателя
Характеристики вентилятора при ρ =
1.2 кг/м
3
Масса вентилятора, кг
Виброизоляторы
Виброизоляторы
для Ex исп
Скорость вращения,
об/мин.
Номинальная
мощность, кВт
Номинальный ток
при 380В (50 Гц), А
Тип
электродвигателя *
Производительность
Q min, тыс. м
3
/ч
Производительность
Q max, тыс. м
3
/ч
Полное даление Pv
min, Па
Полное давление Pv
maх, Па
Марка
Количество в
комплекте
Марка
Количество в
комплекте
ВЦП 7-40 №4
1
3 000 5,5 11,1 100L2 2,5 7,0 2100 2900 86
ДО-39 4 ВР 201 6
u=60 м/с
Q, 10
3
∙м
3
/ч
4,0 кВт
Ny=5,5 кВт
4,0
5,5
108652 3 4
400
500
600
700
800
900
1000
1500
2000
2500
3000
4000
Pv, Па
0,5
0,45
0,53
0,5
η=0,45
n=2870 мин
-1
t=20°C
Pбар=760 мм рт.ст
N, кВт
Аксессуары и комплектующие
Гибкие вставки, стр. 327 Виброизоляторы, стр. 328
Щит (шкаф) управления типа ЩУВ, стр. 330
