12
ESPAÑOL

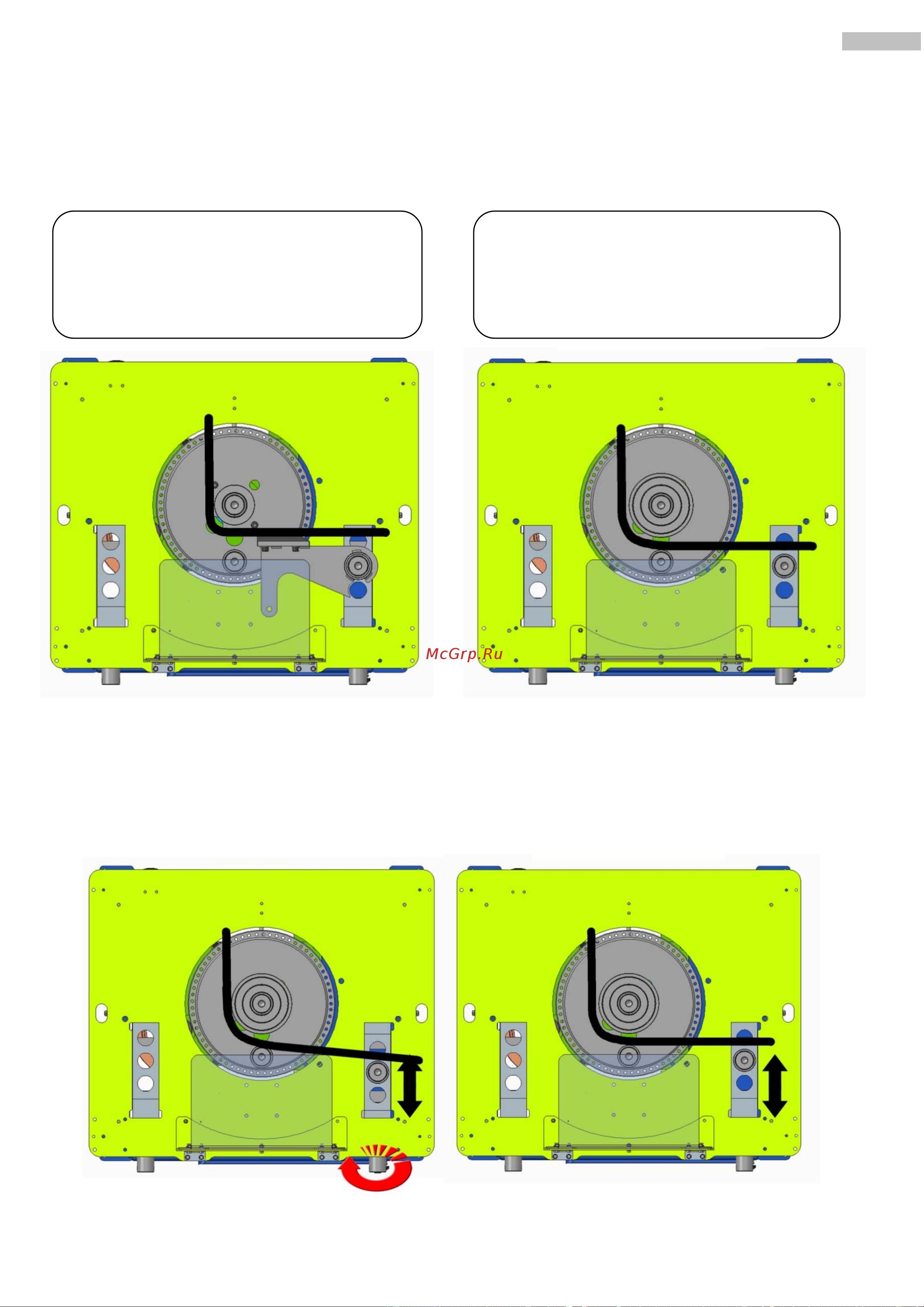

8. DOBLADO CON ESCUADRA O MANDRILES.
8.1 AJUSTE FINAL ÁNGULO DE DOBLADO.
Si no ha obtenido el ángulo deseado con el pivote de inversión y necesita un pequeño ajuste, será necesario
desplazar el bulón de apoyo de la barra mediante los volantes regulables.
Gire el volante desplazando la regla hacia adelante para cerrar el ángulo o hacia atrás para abrir el ángulo.
El apoyo con mandriles se usa para barras >Ø16mm
dado que la rigidez de barras superiores a este
diámetro no flexionará en la zona de apoyo dando
lugar a deformación permanente.
El apoyo con la escuadra de doblado se usa para
doblar barras ≤de Ø16mm, con el fin de reducir la
distancia desde donde se apoya la barra hasta la
zona donde será curvada, evitando así que la barra
flexione ocasionando una deformación permanente
