13
ESPAÑOL

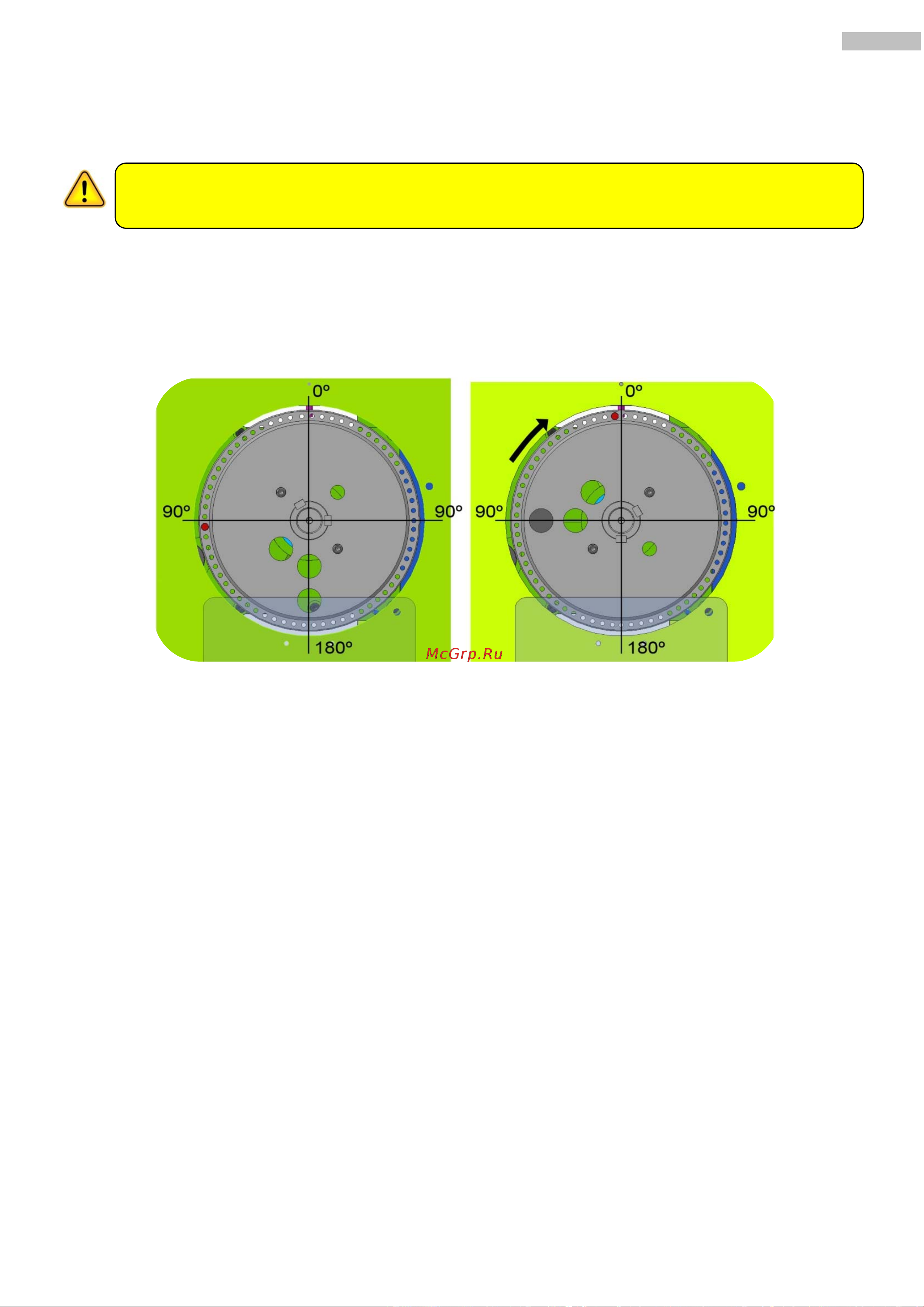

9. REALIZACIÓN DE UN DOBLADO
1. Divida el plato imaginariamente en cuatro sectores de 90º.
2. Seleccione sentido de giro horario con el conmutador.
3. Inserte el pivote de inversión a mano izquierda del 0º, de tal forma que describa un ángulo de 90º.
4. Pise el pedal para hacer girar el plato y no lo suelte. El plato llegara hasta el final de recorrido y se
detendrá cuando el pivote de inversión pase por delante del sensor inductivo.
5. Para hacer retroceder el plato a su sitio, levante el pie del pedal y vuélvalo a pisar.
Antes de comenzar a doblar a barras en serie, realice el test de doblado sin colocar ningún accesorio
sobre el plato ni la mesa hasta controlar los movimientos de la maquina y hacerse con el control.
