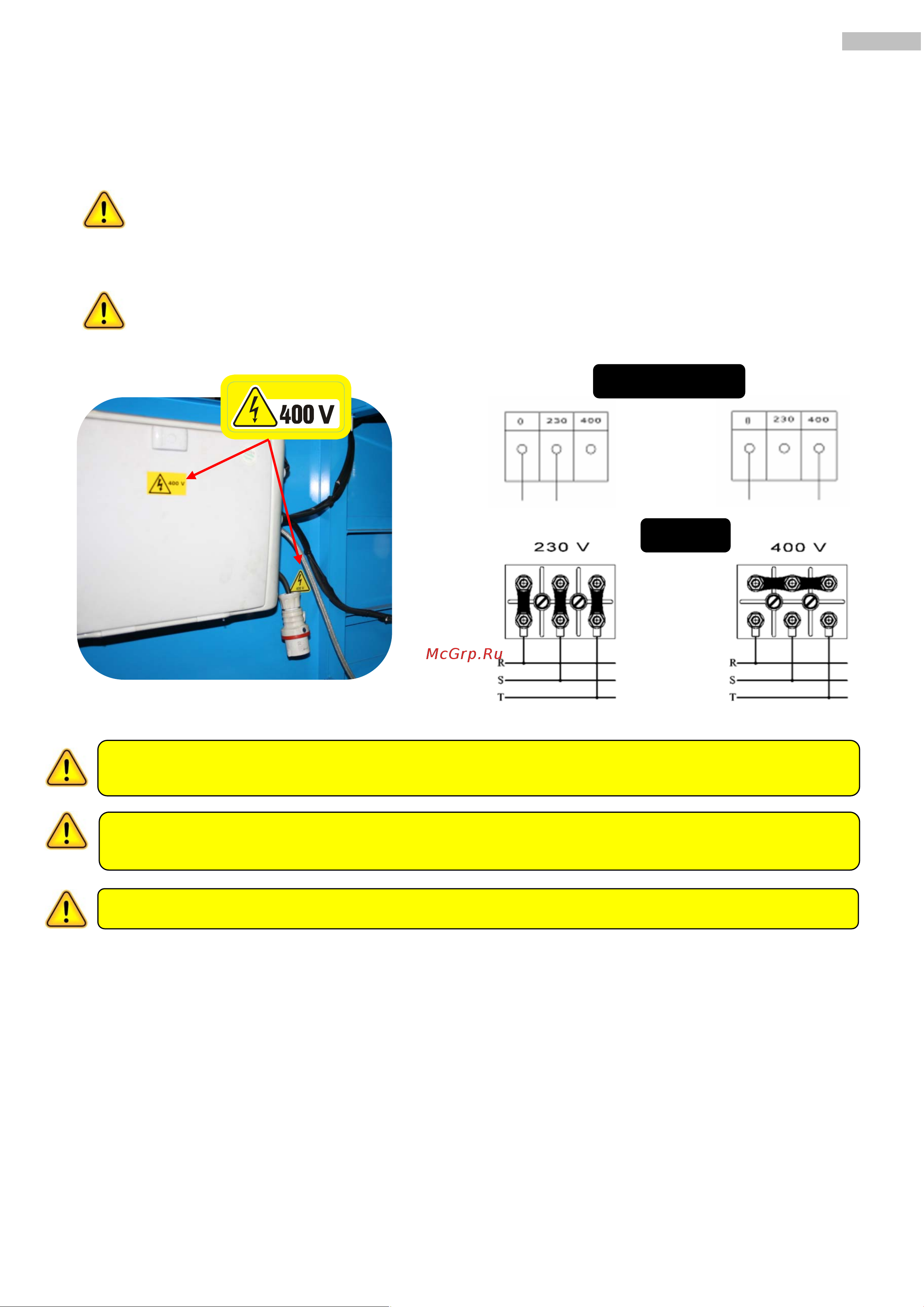

7.1 INSTALACIÓN ELÉCTRICA.
El cable de extensión usado para alimentar la maquina, deberá tener una sección mínima de 4x2.5 mm
2
hasta
25metros de longitud. Para una distancia mayor será de 4x4 mm
2
. En uno de sus extremos se deberá conectar una
base aérea normalizada de 3P+T ó 3P+N+T compatible con el interruptor tomacorrientes de la maquina, y en el otro,
una clavija aérea normalizada de 3P+T ó 3P+N+T compatible con la salida del cuadro de alimentación.
Las maquinas con motor eléctrico deben ser conectadas siempre a un cuadro normalizado que
disponga de un magnetotérmico y un diferencial de acuerdo con las características del motor:
3Kw y 4Kw, trifásico a 400V, magnetotérmico de 15A y diferencial de 15A/300mA.
3Kw / 4Kw, trifásico a 230V, magnetotérmico de 20A y diferencial de 20A/300mA.
ATENCIÓN: La tensión de funcionamiento de la máquina esta visible mediante la indicación de VOLTAJE
junto a la Clavija de conexión y tapa cuadro eléctrico. Si por alguna razón usted cambia la configuración
eléctrica de la máquina de 400V a 230V, cambie las pegatinas de indicación de voltaje con el fin de
evitar daños.
TRANSFORMADOR
MOTOR
No conecte la máquina a la red si no está seguro de la tensión de alimentación disponible. Si la tensión no fuese la
correcta, la maquina sufriría daños eléctricos irreparables y quedaría inutilizada.
No manipule nunca los cables de alimentación hilos conductores o material eléctrico de la máquina, si no ha
desconectado totalmente la energía eléctrica de la red.
MUY IMPORTANTE: La toma de tierra debe estar conectada siempre antes de la puesta en marcha.
