• место установки датчика температуры пола;
• место размещения точки подключения со-
единительного кабеля питания.

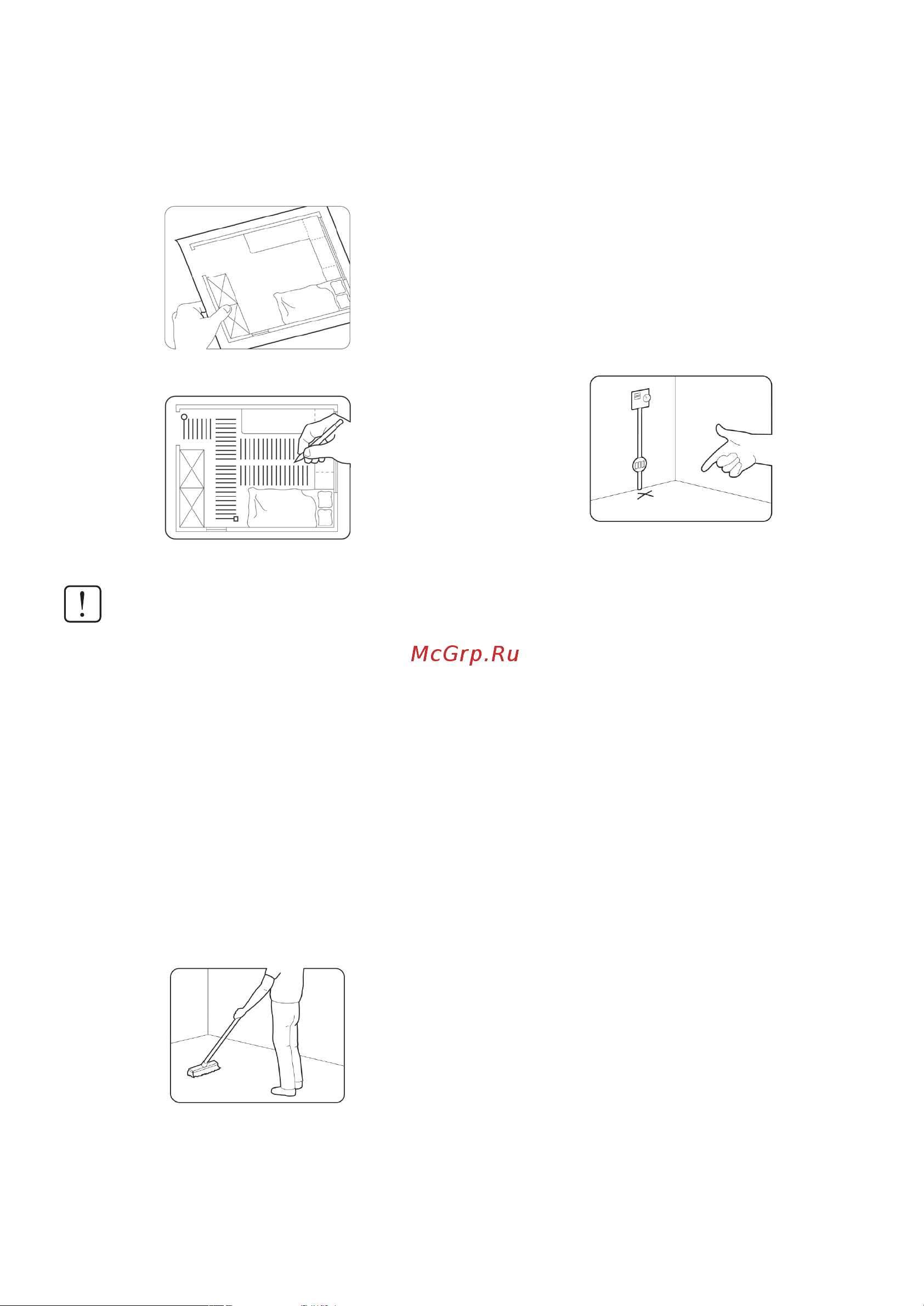

Схема помещения
Схема укладки нагревательного мата
ВНИМАНИЕ!
Схема укладки по каждому участку при-
лагается к настоящему руководству и
предоставляется владельцу.
4. Подготовьте поверхность основания
пола.
Пол необходимо тщательно очистить, убрать
все острые или заостренные предметы, за-
шпаклевать неровности для обеспечения
гладкой поверхности, нанести грунтовку. В
случае, если здание имеет термокомпенса-
ционные швы, нагревательные маты должны
быть расположены так, чтобы исключалась
всякая возможность прохождения кабеля на-
гревательного мата через шов.
5. Отметьте места размещения питающих
кабелей нагревательного мата и датчика
температуры пола.
Убедитесь, что питающие кабели и провод
датчика температуры не пересекаются и не
Планирование масштабных работ
соприкасаются друг с другом. В зависимо-
сти от типа выбранного покрытия в месте
соединения кабеля питания и греющего
кабеля может потребоваться углубление в
основе пола, чтобы выровнять разницу по
толщине между соединительной муфтой и
самими проводами. При установке элек-
трических соединений руководствуйтесь
местными правилами прокладки электро-
проводки. Запрещается использовать уд-
линительные провода или сращивания
проводов.
6. Подгонка нагревательных матов соглас-
но схеме укладки.
Положите нагревательный мат гладкой сто-
роной на бетонное основание пола и осуще-
ствите подгонку согласно схеме укладки. При
необходимости, для получения желаемой
формы нагревательного мата, разрезать
можно только каркасную сетку, нагреватель-
ный кабель резать запрещается. Следующая
полоска мата устанавливается параллельно
(или по иной требующейся схеме). Расстояние
между нагревательными кабелями долж-
но быть одинаковым, но не менее 50 мм.
Избегайте соединения кабелей нагреватель-
ного элемента внахлест.
При угловом размещении сначала положите
мат вдоль стены так, чтобы его конец заходил
за угол, затем разрежьте сетку мата до дру-
гого края под первой, заходящей за угол пет-
лей нагревательного провода (не разрезайте
нагревательный провод). Сделайте надрез
примерно в середине петли. Протяните мат от
угла и разрежьте сетку по «внешнему» краю
петли. Сделайте надрез длиной около 2/3 по
направлению к другому краю мата. Загните
часть нагревательного мата так, чтобы она
находилась параллельно другой стороне угла
(под углом 90° к другой части нагревательного
мата), при этом высвобожденная петля обра-
зует половину полной петли, размещенную в
другом направлении. Проверьте наличие рас-
стояния между двумя частями нагревательно-
го мата.
