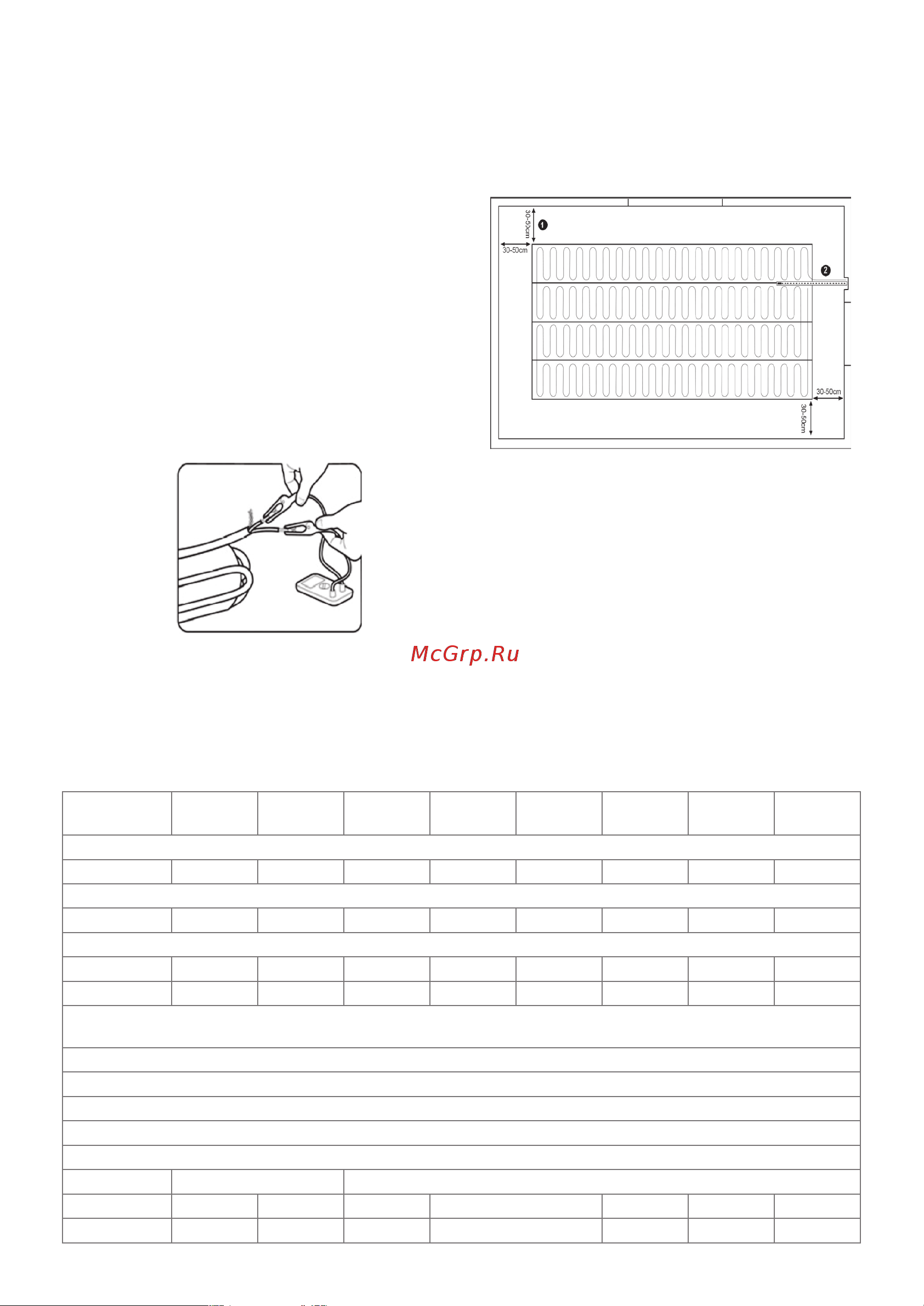

5
Планирование масштабных работ
ACMM
2-150-3.5
ACMM
2-150-4
ACMM
2-150-5
ACMM
2-150-6
ACMM
2-150-7
ACMM
2-150-8
ACMM
2-150-9
ACMM
2-150-10
ACMM
2-150-12
двухжильный
3,5 4 5 6 7 8 9 10 12
150
525 600 750 900 1050 1200 1350 1500 1800
220-230~50
2,39 2,73 3,41 4,09 4,77 5,45 6,14 6,82 8,18
92,19 80,67 64,53 53,78 46,10 40,33 35,85 32,27 26,89
2
IP67
II класс
M1 класс (IEC 60800)
0,5
4,1
530x150x150 530x200x200 530x250x250
1,3 1,5 2,2 2,9 3,2 3,3 3,9 4,9
1,6 1,9 2,6 3,2 3,7 3,8 4,4 5,4
2. Измерьте сопротивление каждого эле-
мента.
Измерьте и запишите исходное сопротив-
ление каждого элемента. Внесите данные
о сопротивлении в гарантийный талон. Эти
данные должны соответствовать заводским
параметрам в пределах допустимого откло-
нения в диапазоне от - 5 до + 10 % указан-
ного в паспортных данных (измерение со-
противления необходимо производить при
+ 20 °C). Сопротивление изоляции должно
быть более 1 МОм. В том случае, если ка-
кое-либо из показаний не соответствует до-
пустимому диапазону значений, свяжитесь
с местным поставщиком.
3. Составьте схему укладки нагревательного
мата.
При составлении схемы укладки предусма-
тривайте расстояние 30 – 50 см между си-
стемой и стеной, а также до других нагрева-
тельных приборов (стояки, трубы водяного
отопления и т.п.).
Схема укладки нагревательного мата
Перед монтажом системы необходимо опре-
делить обогреваемую площадь (свободную
от стационарных предметов, мебели, при-
боров), место расположения терморегуля-
тора и датчика температуры пола, далее
составьте схему укладки нагревательного
мата, указав следующие данные:
• схема размещения, направления и размеры
мата;
• начальные и конечные точки размещения
каждого мата;
• место установки терморегулятора или ино-
го соответствующего блока управления;
