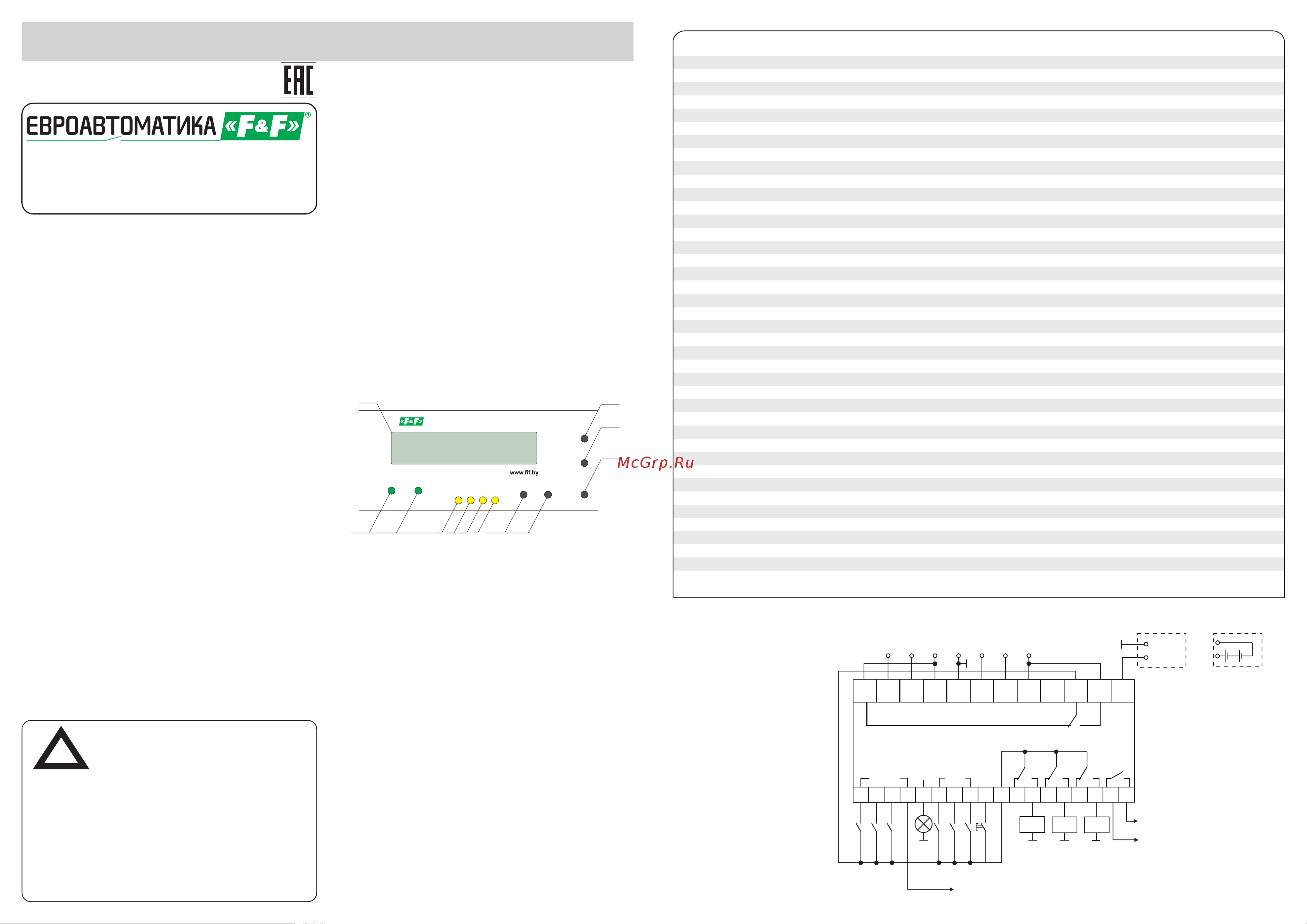

Устройство управления резервным питанием
Руководство по эксплуатации
Устройство управления AVR-02 предназначено для работы
в составе блоков (шкафов) управления автоматическим
включением источников резервного питания (АВР) для
бесперебойного электроснабжения потребителей
электроэнергии.
- контроль состояния аварийных цепей силового аппарата
- формирование напряжения цепей питания и контроля
силовыми аппаратами
- возможность работы от внешней аккумуляторной
батареи 12В 1,2Аh и ее поддержка в заряженном
состоянии
- контроль работы резервной линии от генератора
Назначение
Функциональные возможности
- контроль чередования фаз
- контроль синфазности вводов
- контроль положения силового аппарата
- управление контакторами и моторными приводами
- формирование сигнала «Авария»
- формирование сигнала запуска генератора «ЗГ»
- пуско-наладочный режим
- ограничение доступа к настройкам вводом PIN-кода.
Изделие следует подключать к трёхфазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Устройство управления резервным питанием....................1
Упаковка................................................................................1
Руководство по эксплуатации..............................................1
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температ урах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
ТУ BY 590618749.027-2017
*При повышении напряжения более 350В и снижении менее 100В происходит ускоренное
отключение нагрузки за время 0,1 сек.
Т
е
хниче
ские характеристики
2
4NO/NC, 1NO
150-210
230-300
50-264
10-14
50-264
12
60
1,2
2
5
8
III
50±2
3-и фазы, 4-х проводная(3х400В+N)
2-30
0,3-10
20-100
2-30
0,1-30
1-250
5-100
10-200
3
12,0
10,0
IP20
-25 ... +50
2
0,305
105 х 90 х 65
Масса, кг
Габариты (ШхВхГ), мм
Тип контролируемых линий
Степень загрязнения среды
Частота питающей сети, Гц:
Напряжение питания, В:
- от контролируемых вводов (клеммы С1, С2)
- от внешнего источника питания постоянного тока (клеммы +/- В)
- от внешнего источника питания переменного или постоянного тока (клемма С3)
Максимальное напряжение заряда АКБ, В
Максимальный ток заряда АКБ, мА
Емкость АКБ резервного питания, Ah
Количество контролируемых вводов
Количество исполнительных реле
Максимальный ток контактов реле (АС1),А
Максимальный ток катушки контактора, А
Контакты
*Порог напряжения (регулируемый),В:
- нижний
- верхний
Время отключения, с:
- для нижнего порога
- для верхнего порога
Допустимая асимметрия напряжения, В
Время отключения по асимметрии, с
Время переключения с основного на резервный ввод, с
Время включения основного ввода при
восстановлении напряжения (регулируемое), с/мин.
Время запуска генератора, с
Время охлаждения генератора, с
Время включения при подаче напряжения питания, с
Ток потребления:
- по входам С1 и С2, мА, не более
- по входам +/- В, мА
Степень защиты
Диапазон рабочих температур, °С
Категория перенапряжения
Схема включения AVR-02
A1
A1
N
N
B1
B1
B2
B2
A2
A2
C1
C1
C2
C2
9
12
11
10
1
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
Uk
AL
R
I>
K1
K5
K2
K3
S1
S2
S3
Hl1
S4
КМ1
КМ2
КМ3
S5
Запуск
генератора
Контроль работы генератора
S6
K4
Ввод1
Ввод2
Uo
12V
12V 1,2Ah
+
+
-
-
SВ1
S1 - S3 - контакты положения
силовых аппаратов
S4 - S6 - аварийное
отключение вводов
SB1 - кнопка сброса
HL1 - лампа аварийной
сигнализации
а)
б)
Допустимые пределы напряжения и временные
параметры переключения устанавливаются с лицевой
пан ели AVR- 02. Пи тани е ос ущес твляется от
контролируемых вводов.
Элементы управления и индикации
Принцип работы
Устройство управления AVR-02 контролирует напряжение
на основном вводе трехфазной сети переменного тока.
Если напряжение в пределах нормы, нагрузк а
подключается к вводу с помощью внешнего силового
аппарата (контактора, автоматического выключателя с
моторным приводом и т.п.), которым управляет
исполнительное реле AVR-02.
При аварии основного ввода нагрузка переключается на
резервный. При восстановлении питания на основном
вводе нагрузка переключается на него. Изделие имеет
входы контроля положения и входы контроля - аварийных
контактов силового аппарата. По ним определяется его
состояние, не допускается “встречное” включение вводов и
подключение исправного ввода на аварийную линию
питания нагрузки.
Рисунок 1 - Панель управления
Кнопка «ОК» - вызов меню, подтверждение (запись в
памяти) установленного значения или выбранной
функции.
1. Жидкокристаллический двухстрочный индикатор.
На панели управления AVR-02 находятся:
2. Кнопки управления.
Кнопки «˄», «˅» (вниз - вверх) - выбор параметра или
функции.
Кнопки «<», «>» (вправо - влево) - установка значения
выбранного параметра.
3. Светодиодные индикаторы.
Светодиоды К1, К2, К3, К4 - индикаторы включения реле.
Светодиоды N1, N2 - индикаторы состояния вводов 1 и 2.
Если линия в аварийном состоянии, то светодиод моргает,
в рабочем режиме - горит постоянно.
AVR-02
N1 N2
K1
K2
K3
K4
OK
>
>
>
<
ТУ РБ 590618749.017-2011
Ñõåìà âêëþ÷åíèÿ
1 N1+N2
1
2
2
2
2
3
а) вариант питания от
внешнего источника питания
постоянного тока
б) вариант питания от
внешней АКБ
