Евроавтоматика AVR-02 [3/9] N1 n2 s1 s2
![Евроавтоматика AVR-02 [3/9] N1 n2 g](/views2/1638620/page3/bg3.png)

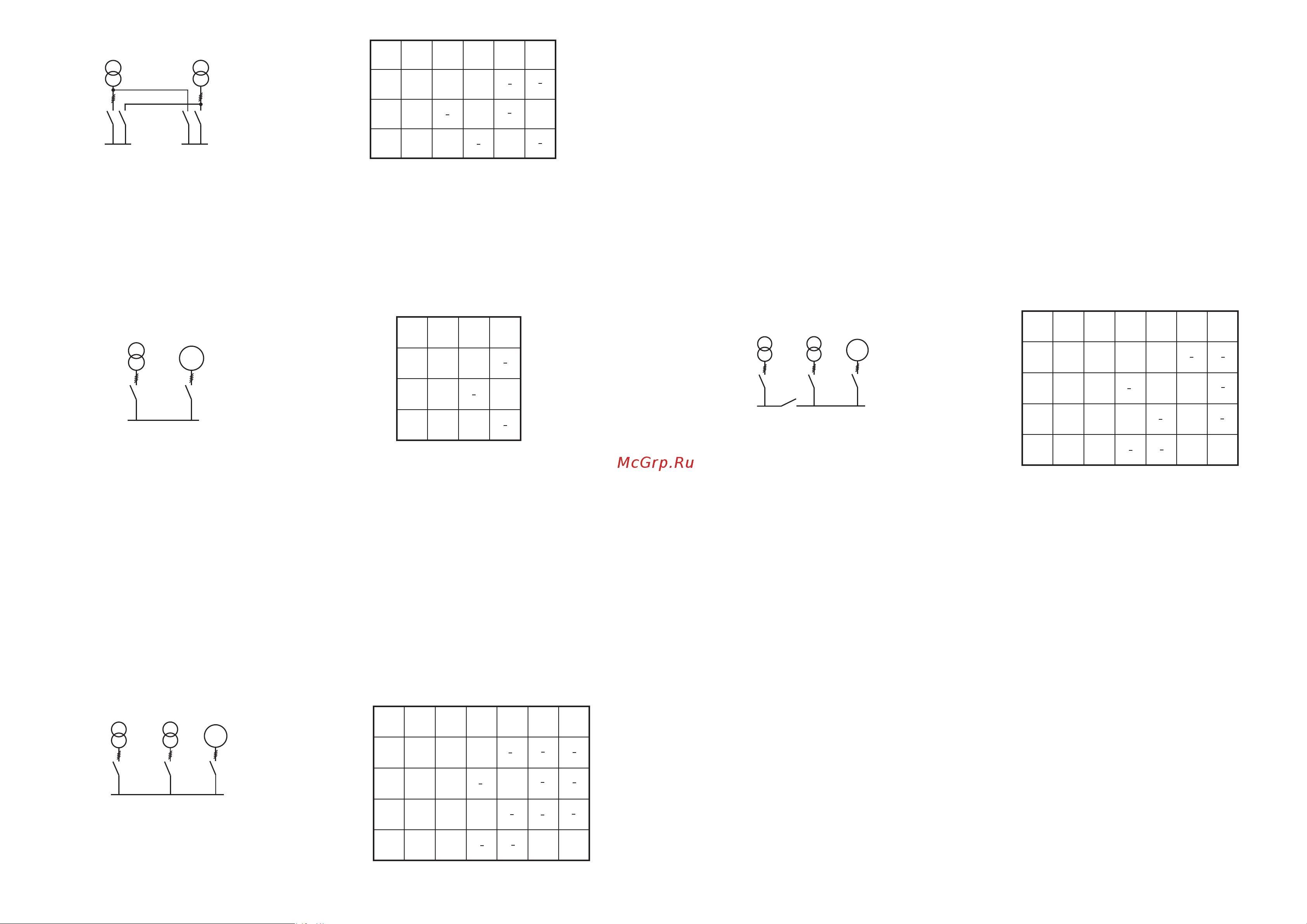

3. Схема N1+N2+S1+S2. Два равнозначных ввода, две нагрузки, с двумя секционными выключателями.
- отключение Ввода генератора (нет напряжения на зажиме 13, 14, 15)
При неисправности Ввода1 через время задержки Tзад контакт К1 силового аппарата (далее СА) отключает Ввод1. Через
3 сек подаётся сигнал на запуска генератора. По истечении времени запуска генератора Тзап, если напряжение
генератора в допустимых пределах, включается К2 и нагрузка подключается к генератору.
Условия переключения на Ввод от генератора:
- напряжение Ввода генератора в допустимых пределах (присутствует напряжение на зажиме 16)
- отключение Ввода 1 (нет напряжения на зажиме 13, 14, 15)
- отсутствует сигнал срабатывания токовой защиты (нет напряжения на зажиме 18, 19)
Условия восстановления Ввода1:
Работа схемы при нарушении электроснабжения.
Работа схемы при нарушении электроснабжения.
При неисправности Ввода1 через время задержки Tзад контакт К1 силового аппарата (далее СА) отключает Ввод1. Через
время переключения Тп включается К4 и нагрузка Rн1 подключается к Вводу2. При восстановлении питания ввода1 через
время восстановления Тв К4 отключается, и через время переключения Тп включается К1 и нагрузка Rн1 подключается к
Вводу1.
4. Схема N1+G. Два ввода, одна нагрузка. Ввод1 - основной, ввод2 - резервный ввод от генератора.
При восстановлении питания Ввода1 через время восстановления Тв К2 отключается, и через время переключения Тп
включается К1 и нагрузка подключается к Вводу1.
- напряжение Ввода1 в допустимых пределах
Условия переключения и восстановления как в схеме 2
При неисправности Ввода2 через время задержки Tзад контакт К2 отключает Ввод2. Через время переключения Тп
включается К3 и нагрузка Rн2 подключается к Вводу1. При восстановлении питания Ввода2 через время восстановления
Тв К3 отключается и через время переключения Тп включается К2 и нагрузка Rн2 подключается к Вводу2.
- отсутствует сигнал срабатывания токовой защиты (нет напряжения на зажиме 18, 19)
5. Схема N1+N2+G. Три ввода, одна нагрузка. Ввод1 - основной, ввод2 - резервный ввод, ввод3 - ввод от
генератора.
К1
К3
К4
К2
N1
N2
N1+N2+S1+S2
К1
К2
К3
К4
+
+
+
+
+
+
N1
N2
Вкл
Откл
Откл
Вкл
Вкл
Вкл
К1
К2
N1
G
G
N1+G
Работа схемы при нарушении электроснабжения.
При неисправности Ввода1 через время задержки Tзад контакт К1 силового аппарата (далее СА) отключает Ввод1. Через
время переключения Тп включается К2 и нагрузка подключается к Вводу2. При восстановлении питания Ввода1 через
время восстановления Тв К2 отключается, и через время переключения Тп включается К1 и нагрузка подключается к
Вводу1.
Условия переключения на Ввод от генератора:-
напряжение Ввода генератора в допустимых пределах (присутствует напряжение на зажиме 16)
- отключение Ввода 1,2 (нет напряжения на зажиме 13, 14, 15)
- отсутствует сигнал срабатывания токовой защиты (нет напряжения на зажиме 18, 19)
При восстановлении питания Ввода1(2) через время восстановления Тв К3 отключается, и через время переключения Тп
включается К1(К2) и нагрузка подключается к Вводу1(2).
При неисправности Ввода1 и Ввода2 через 3 сек подаётся сигнал на запуска генератора. По истечении времени запуска
генератора Тзап, если напряжение генератора в допустимых пределах, включается К3 и нагрузка подключается к
генератору.
Условия восстановления Ввода1:
- отключение Ввода генератора (нет напряжения на зажиме 16)
- отключение Ввода2 (нет напряжения на зажиме 13, 14, 15)
- отсутствует сигнал срабатывания токовой защиты (нет напряжения на зажиме 18, 19)
6. Схема N1+N2+S+G. Три ввода, две нагрузки, с секционным выключателем. Ввод3 - от генератора.
- напряжение Ввода1 в допустимых пределах
- отключение Ввода генератора (нет напряжения на зажиме 16)
8. Схема N2+N1+G. Ввод2 - основной, ввод1 - резервный. Алгоритм работы аналогичен схеме 5
Пояснения к схемам работы с генератором (схемы 5, 6).
- присутствует напряжение на зажиме 16 от реле контроля фаз (от АВР генератора)
Условия восстановления Вводов1,2:
- отключен секционный выключатель (нет напряжения на зажиме 15)
7. Схема N2+N1. Ввод2 - основной, ввод1 - резервный. Алгоритм работы аналогичен схеме 1
При аварии Вводов1 и 2 через 3 секунды замыкаются контакты реле К4 и подаётся сигнал на запуск генератора при
отключении Вводов1 и 2. AVR-02 питается от внешнего источника питания 12 В (зажимы +В и N). Работа генератора
контролируется по наличию напряжения на зажиме 16. Если в течении времени запуска Тзап напряжение есть, то
генератор считается исправным и нагрузка подключается к генератору. После запуска генератора AVR-02 питается от
фазы С генератора, подключённой к зажиму С3.
При неисправности Вводов1 и 2 отключается К3 и через 3 сек подаётся сигнал на запуска генератора. Контроль
напряжения генератора производится внешним реле контроля фаз или схемой АВР генератора. Если напряжение
генератора в допустимых пределах, реле контроля фаз или cхема АВР генератора подключает нагрузку 2 к генератору. По
истечении времени запуска генератора Тзап включается К3 и нагрузка R1 подключается к генератору.
- отключение Вводов1,2 (нет напряжения на зажиме 13, 14, 15)
При неисправности Ввода1 или Ввода2 работа схемы аналогична схеме 2 N1+N2+S.
- отсутствует сигнал срабатывания токовой защиты (нет напряжения на зажиме 18, 19, 20)
При восстановлении питания Ввода1 через время Тв нагрузка отключается от генератора и подключается к Вводу1. При
восстановлении питания Ввода2 через время Тв отключается К3 и по истечении времени Тп включается К2 и нагрузка Rн2
подключается к Вводу2.
Условия переключения на Ввод1 и Ввод2 как в схеме 2:
Условия переключения на Ввод от генератора .
- отсутствует сигнал срабатывания токовой защиты (нет напряжения на зажиме 18, 19, 20)
Работа схемы при нарушении электроснабжения.
- напряжение Вводов1,2 в допустимых пределах
К1
К2
N1
N2
К3
G
G
N1+N2+G
К1
К2
К3
К4
+
+
+
+
+
N1
N2
G
Вкл
Вкл
Откл
Откл
Откл
Откл
Откл
Откл
Откл
Вкл
Вкл
Вкл
К1
К2
+
+
+
N1
G
Вкл
Откл
Откл
Вкл
Вкл
Вкл
N1+N2+S+G
К1
К2
N1
N2
К3
G
G
К1
К2
К3
К4
+
+
+
+
+
+
+
+
N1
N2
G
Вкл
Вкл
Откл
Откл
Откл
Откл
Откл
Откл
Откл
Вкл
Вкл
Вкл
