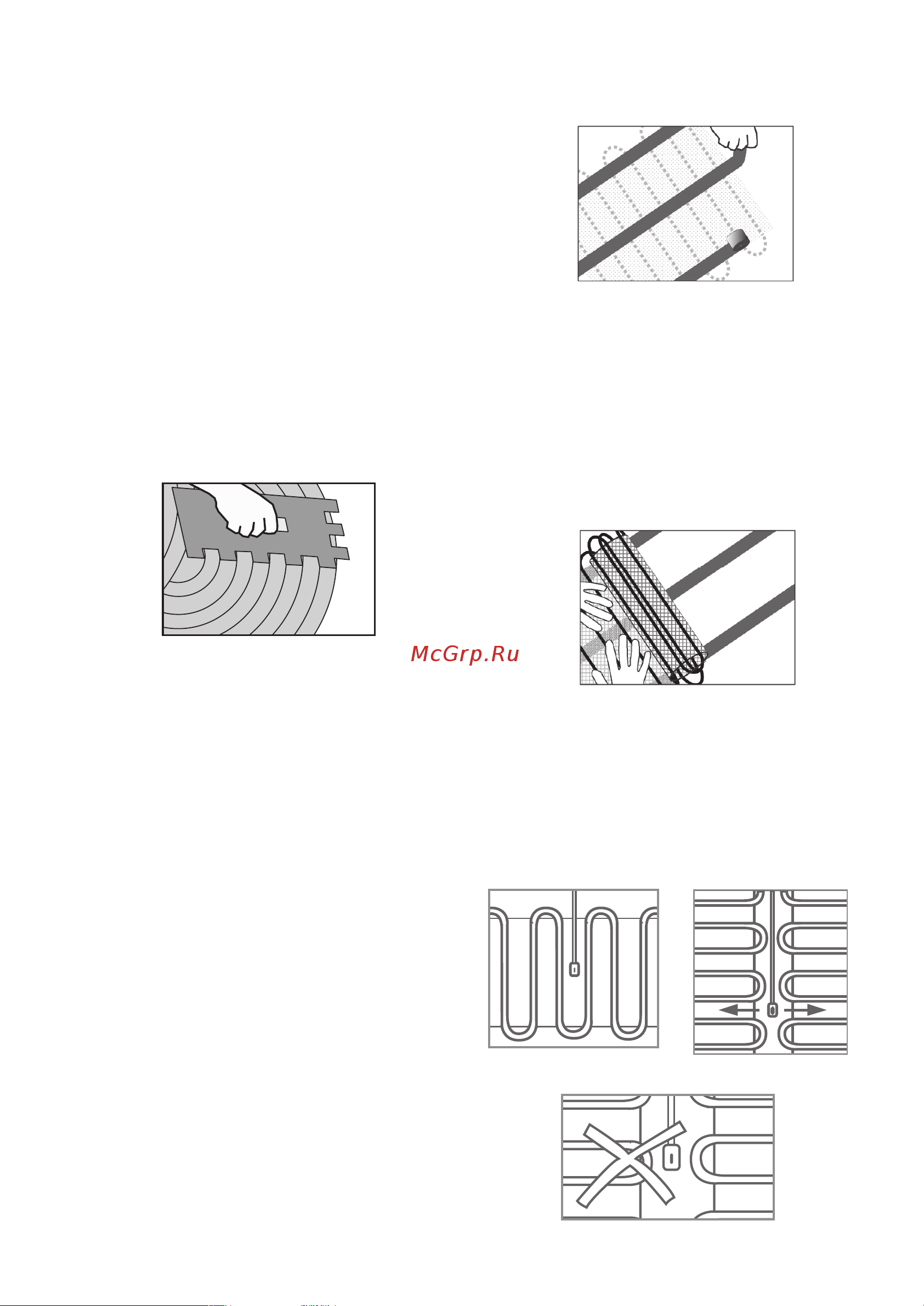

8
Монтаж нагревательного мата
Уложите и зафиксируйте нагреватель-
ный мат на клейкие ленты.
Уложите нагревательный мат на обогрева-
емую поверхность, следуя схеме укладки.
При укладке прижмите нагревательный
мат в области клеящих лент. Проверьте,
прочно ли нагревательный мат приклеился.
Выведите питающие кабели нагреватель-
ного мата к месту расположения термо-
регулятора через подготовленную в стене
канавку.
6. Расположите нагревательный мат от-
носительно датчика температуры пола.
Проследите, расположение датчика долж-
но быть внутри нагревательного мата
(рис. 1) или между двумя матами (рис. 2)
на равном расстоянии относительно витков
греющего кабеля. Не устанавливайте дат-
чик температуры пола между витками на-
гревательного кабеля (рис. 3).
рис. 1 рис. 2
рис. 3
4. Подготовленную ранее поверхность
пола, следует загрунтовать грунтовкой
глубокого проникновения.
5. Укладка нагревательного мата воз-
можна двумя способами: укладка мата
в двух слоях плиточного клея (п. 5.1) и
укладка мата при помощи двусторонней
клеящей ленты (п. 5.2).
5.1. Укладка мата в двух слоях плиточ-
ного клея.
Нанесите первый слой плиточного клея
зубчатым шпателем.
Первый слой плиточного клея, необходимо
нанести при помощи зубчатого шпателя по
всей площади укладки нагревательного
мата.
Уложите нагревательный мат по схеме
укладки.
Уложите нагревательный мат на обогрева-
емую поверхность, следуя схеме укладки.
Нагревательный мат надо вкатать прижим-
ным роликом в слой плиточного клея. Вы-
ведите питающие кабели нагревательного
мата к месту расположения терморегулято-
ра через подготовленную в стене канавку.
5.2. Укладка мата при помощи двусто-
ронней клеящей ленты.
Нанесите двустороннюю клеящую ленту
на загрунтованную площадь пола.
После высыхания прогрунтованной поверх-
ности, нанесите двустороннюю клеящую
ленту в планируемых местах укладки на-
гревательного мата.
