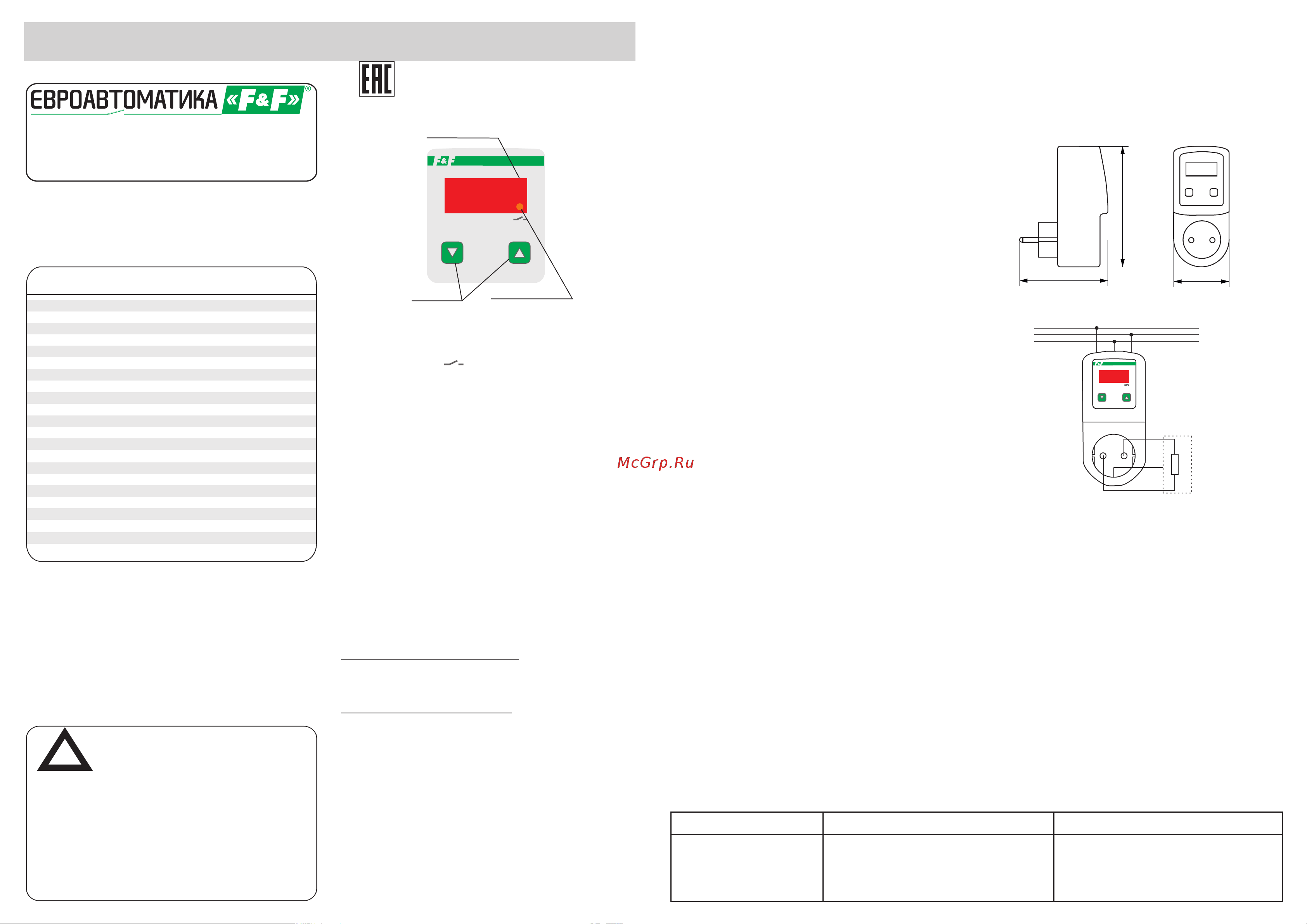

Евроавтоматика CP-700 Инструкция по эксплуатации онлайн

Евроавтоматика CP-700 Инструкция по эксплуатации онлайн
Назначение
Реле контроля напряжения CP-700
Панель управления
Руководство по эксплуатации
ТУ BY 590618749.017-2012
- горит светодиод - напряжение в пределах нормы,
реле включено, на индикаторе отображается текущее
значение напряжения.
- мигание индикатора с частотой 1Гц - напряжение в сети
питания выше(ниже) установленного порога отключения.
- мигание точек на табло с частотой 1Гц - напряжение в
пределах нормы, происходит отсчет времени повторного
включения нагрузки, после отключения при выходе
напряжения за установленные пределы.
Индикация режима работы
Цифровой индикатор
Индикатор
подключенной
нагрузки
Микрокнопки
CP-700
225
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Напряжение питания, В/Гц
Максимальный коммутируемый ток, А
Контакт
Диапазон контролируемых напряжений, В:
- нижний
- верхний
Задержка отключения, с:
- по нижнему порогу
- по верхнему порогу
Время повторного включения, с-мин
Гистерезис, В
Погрешность измерения, %
Потребляемая мощность, Вт
0
Диапазон рабочих температур, С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение
Тип корпуса
Масса, г
150...310 / 50
16 AС1 / 250В АС
1NO (1 нормально открытый)
150 - 210
230 - 310
2 - 10
0,1 - 1
2 - 9,5
5
< 3
2
-25...+50
IP20
5
> 10
2
III
60 х 125 х 90
евро-розетка
переходник вилка-розетка
Технические характеристики
Реле контроля напряжения СР-700 не предназначено
для защиты электрических потребителей и электро-
установок от грозовых разрядов и импульсных
перенапряжений.
ВНИМАНИЕ!
Изделие следует подключать к однофазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Установка напряжения отключения:
- кратковременно нажать “▲ ”, высветится “-UH” (установка
верхнего предела), кнопками “▲ \▼ ” установить верхнее
значение напряжения. Выход в рабочий режим произойдет
через 5 секунд, если не было нажатия кнопок.
- кратковременно нажать “▼ ”, высветится “-UL” (установка
нижнего предела), кнопками “▲ \▼ ” установить нижнее
значение напряжения.
Установка времени отключения:
- отключение по верхнему пределу: нажать и удерживать
более 5 секунд “▲ ”, на табло появится значение “-tH”,
кнопками “▲ \▼ ” установить время отключения. Это
значение устанавливается с дискретностью в одну
десятую секунды.
- отключение по нижнему пределу: нажать и удерживать
более 5 секунд “▼” до появления значения “-tL”, кнопками “▲
\▼ ” установить время отключения. Это значение
устанавливается с дискретностью в одну секунду.
- время повторного включения: нажать и удерживать
кнопки “▲ \▼ ” одновременно до появления значения “-tP,
кнопками “▲\▼” установить время повторного включения. В
интервале от 2-х до 10 секунд. Время повторного
включения устанавливается с дискретностью в одну
секунду, далее от 10 сек до 1 мин с дискретностью в 5
секунд, затем от 1-ой мин до 9,5 мин с диск-ретностью в 30
сек. Например: 1.3 (1мин.30сек.) - 2.0 (2мин.) - 2.3
(2мин.30сек.) и т.д. до 9.3 (9мин.30сек.)
В ы хо д и з р еж и м о в у с т а н о в к и п р о и с х о д и т
автоматически через 5 сек.
Программирование
Для непрерывного контроля величины напряжения в
однофазной сети переменного тока и защиты электро-
установок, электроприборов и т. п. от повышенного или
пониженного напряжения и от аварий в питающей сети при
обрыве нулевого провода.
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
ВНИМАНИЕ!
Реле контроля напряжения............................. ...........1шт
Руководство по эксплуатации...................................1шт
Упаковка......................................................................1шт
Комплект поставки
При подключении к сети питания, если напряжение в
пределах нормы, подключение нагрузки произойдет
через время, равное времени повторного включения
(tP = 2с - 9.5мин)
Размеры корпуса
Климатическое исполнение - УХЛ4, диапазон рабочих
температур от -25...+50°С, относительная влажность
воздуха до 80% при 25°С.
Рабочее положение в пространстве - произвольное.
Высота над уровнем моря до 2000м.
Окружающая среда – взрывобезопасная, не содержащая
пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих
металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнит-ным
помехам устройство соответствует ГОСТ IEC 60730-1
Эксплуатация изделия должна осуществляться в соот-
ветствии с требованиями, изложенными в руководстве по
эксплуатации.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Изделие, имеющее внешние механические повре-ждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться
квалифицированным персоналом.
При подключении реле необходимо следовать схеме
подключения.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится произво-
дитемем изделия. Послегарантийное обслуживание
изделия выполняется производителем по действующим
тарифам.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Гарантийный срок эксплуатации изделия - 24 месяца с
даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления
СООО “Евроавтоматика ФиФ” гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического
характера;
- изделия, имеющие повреждения голографической
наклейки;
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не
влияющие на технические характеристики и работу
изделия.
Условия эксплуатации
Свидетельство о приемке
Требование безопасности
Обслуживание
Условия реализации и утилизации
Гарантийные обязательства
Реле контроля напряжения СP-700 изготовлено и принято
в с о о т в е т с т в и и с т р е б о в а н и я м и
ТУ BY 590618749.017-2012, действующей технической
документации и признано годным для эксплуатации.
Транспортировка изделия может осуществляться любым
ви дом за кры того тр анспорта, обе спеч ивающи м
предохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50°С и относительной влажности не
более 80% при температуре +25°С.
Условия транспортировки и хранения
ВНИМАНИЕ!
Схема подключения
CP-700
225
L
N
PE
RН
125
90
60
Штамп ОТК
Дата продажиДата выпуска
Драгоценные металлы отсутствуют
