16

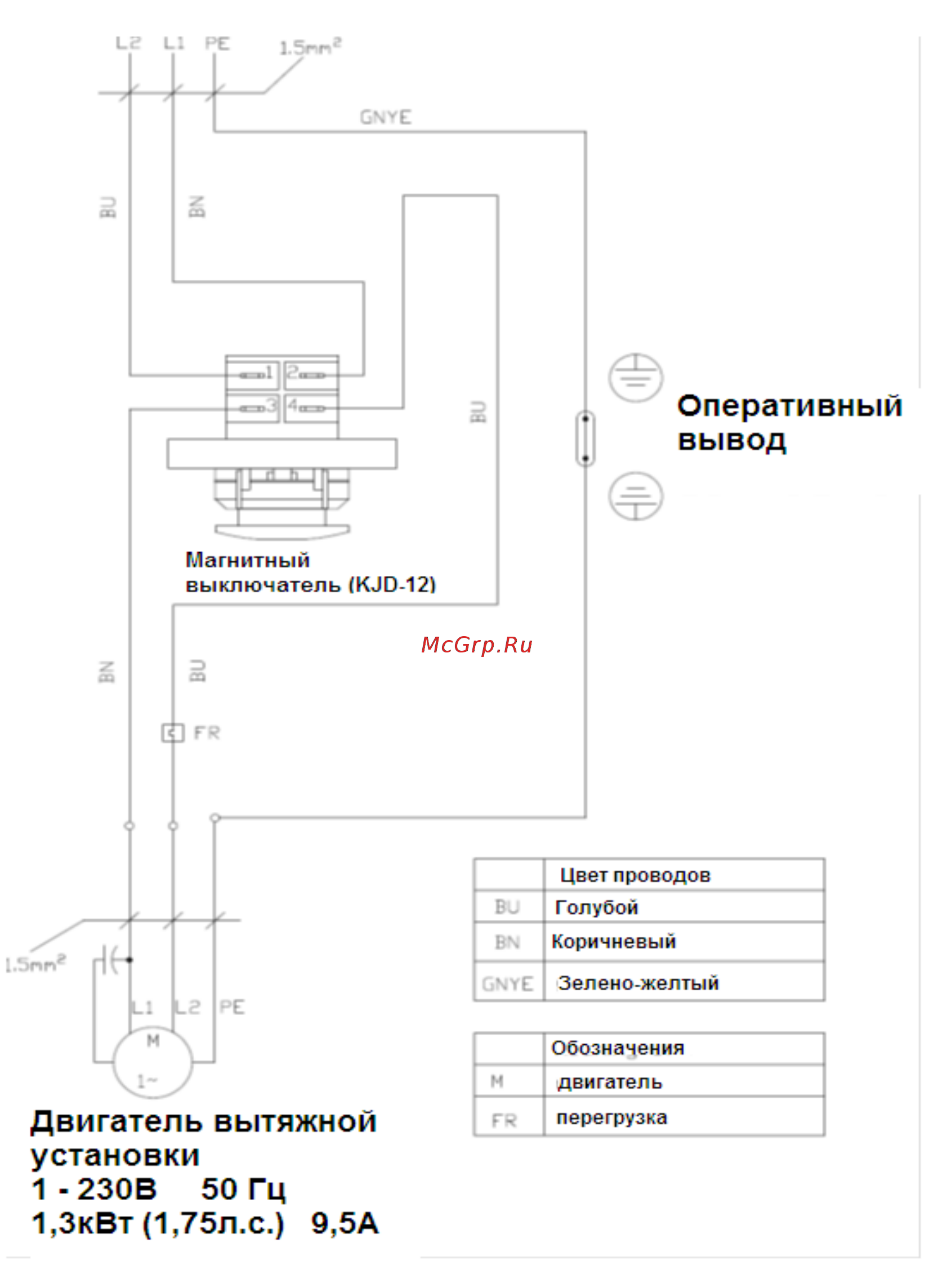

Электросхемы
Монтажные работы и электропроводка должны выполняться квалифицированным персоналом
в соответствии со всеми применимыми нормами и стандартами, включая огнестойкие
конструкции.
PM1300CK…..1791079-RU.…1~230В, 50Гц
