5

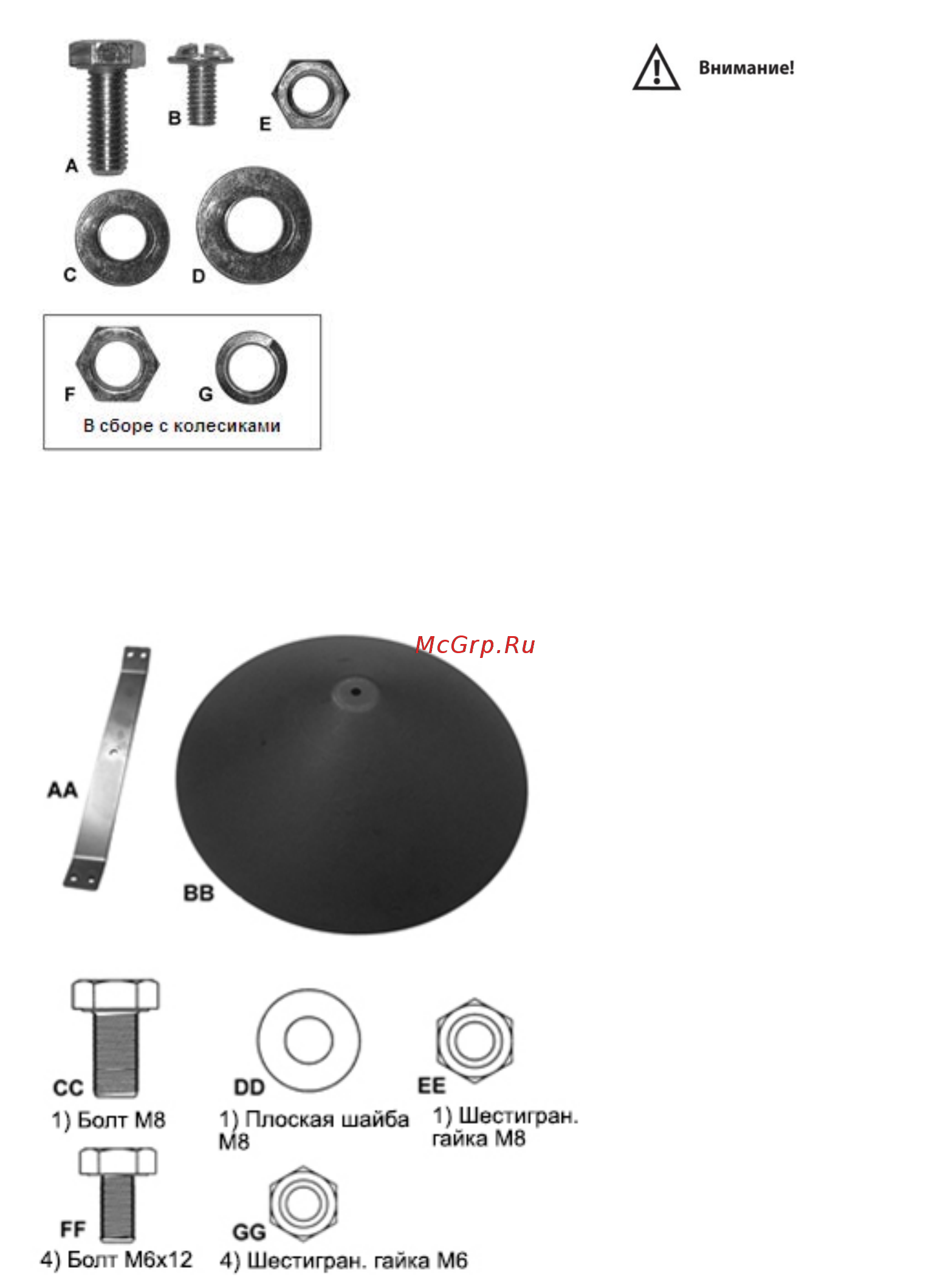

Конус и крепежные элементы
(Рисунок 2):
AA - Опорный кронштейн (1)
BB - Конус (1)
CC - Болт M8 x 16 (1)
DD - Плоская шайба M8 (1)
ЕE - Шестигранная гайка M8 (1)
FF - Болт M6 x 12 (4)
GG - Шестигранные гайки M6 (4)
Рисунок 1: Содержимое основного
инструментального пакета
* А-Е включают PM1300-BMHP
Рисунок 2: Конус и крепежные элементы
CC - GG содержат DC1100-HP2
Инструмент, необходимый для сборки
- Гаечные ключи или головки на 13 мм
- Гаечный ключ на 14 мм
- Крестовая отвертка #2
- Шестигранный ключ на 6 мм
Сборка основания
установки
Вытяжная установка
не должна быть подключена к источнику питания
во время сборки. Несоблюдение этого
требования может привести к серьезным
травмам!
Все инструкции на этой странице относятся к
Рисунку 3.
Основание и колесики
1. Шестигранная гайка 3/8 ”(F) и стопорная шайба
M10 (G) предварительно собраны с каждым
колесом (J). Для транспортировки стопорная
шайба установлена под шестигранную гайку.
Снимите шестигранную гайку и стопорную
шайбу с оси колеса, заново установите
шестигранную гайку, затем установите
стопорную шайбу поверх шестигранной гайки,
как показано на рисунке.
2. Установите четыре колеса (J) на нижнюю часть
основания (H) следующим образом:
3. Вкрутите до упора ось колеса в резьбовое
отверстие на нижней стороне основания (H).
Затяните шестигранную гайку (F) на основании
гаечным ключом на 14 мм.
Узел двигателя и крыльчатки
1. Поставьте основание с колесами на пол.
2. Прикрепите узел двигателя и крыльчатки (K) к
основанию (H), используя шесть болтов M8x20
(A) и шесть плоских шайб M10 (D). Установите
болты и шайбы на места и затяните вручную,
затем отрегулируйте узел двигателя и
крыльчатки (K), пока его фланцы не будут
примерно на одном уровне с краями основания
(H). Затяните все болты с помощью гаечного
ключа на 13 мм.
3. Прикрепите защитную пластину крыльчатки (L) к
корпусу (K), используя восемь винтов M6x12 с
полукруглой головкой (B).
4. Вставьте входной патрубок (M) до упора в
защитную пластину крыльчатки (L).
