8

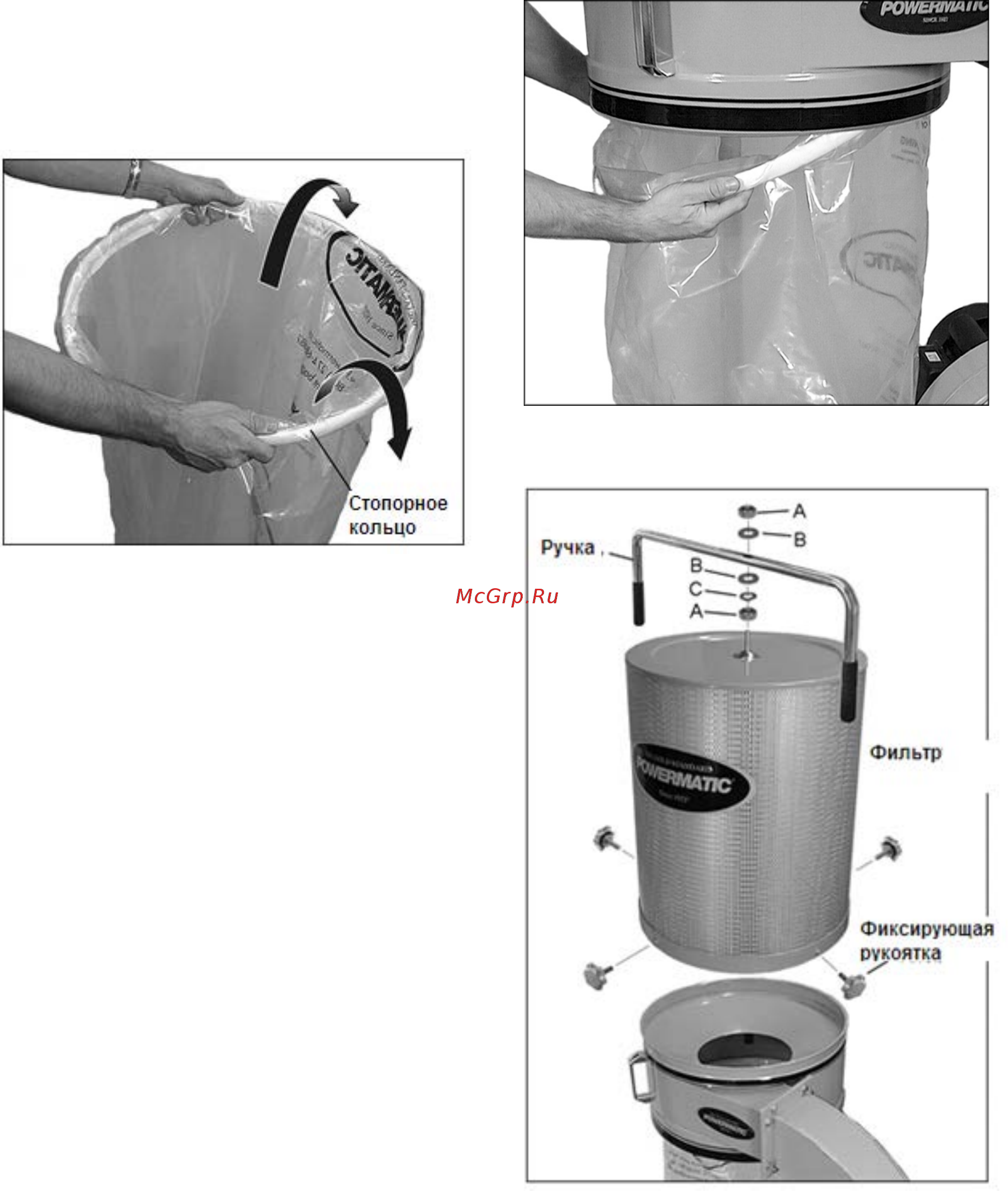

Сборка системы
фильтрации
(требуется ключ на 17 мм)
1. Поместите стопорное кольцо поверх
пластикового пылесборного мешка, и
оберните его мешком примерно 7-8 см
(рисунок 8).
Рисунок 8
2. Вставьте стопорное кольцо пластикового
пылесборного мешка в нижнюю часть корпуса
под углом (рисунок 9).
3. Потяните вниз стопорное кольцо, чтобы
убедиться, что оно «сидит» на внутренней
кромке корпуса.
Примечание: Убедитесь, что стопорное
кольцо «защелкнулось» на своем месте в
корпусе, а также, что пластиковый мешок
свисает примерно на 7-8 см во избежание
утечки воздуха.
4. Снимите ручку (Рисунок 10) изнутри фильтра.
Установите ручку на фильтр, используя две
шестигранные гайки М10 (А), две плоские
шайбы М10 (B), и стопорную шайбу М10 (С).
Установите эти крепежные элементы в
соответствии с Рисунком 10. Затяните их
гаечным ключом на 17 мм.
5. Поместите фильтр сверху корпуса и надавите,
чтобы убедиться, что он сидит на корпусе.
6. Вставьте и затяните четыре фиксирующих
рукоятки в резьбовые отверстия на фильтре
(Рисунок 10).
Примечание: Этикетка Powermatic® на передней
части фильтра не оказывает значительного
влияния на поток воздуха. Однако, если требуется
нулевой эффект, этикетку всегда можно снять.
Рисунок 9
Рисунок 10
