7
Примечание: Обратитесь к рисунку 3, чтобы
убедиться, что соединительная труба
ориентирована в правильном направлении.
3. Проденьте винт с шестигранной головкой M8x20
(A) через шайбу M8 (C), фланцы
соединительной трубы (O) и корпуса крыльчатки
(K).
4. Поместите другую шайбу (C) и шестигранную
гайку (E) на выступающий конец болта (A) и
затяните вручную.
5. Установите блок управления (P), используя два
отверстия в передней части фланца
соединительной трубы.
6. Повторите шаги 3 и 4 для оставшихся болтов,
затягивая их пока только вручную.
7. Затяните все шестигранные гайки с помощью
гаечного ключа на 13 мм.
Корпус сбора пыли
Установите корпус сбора пыли (S) следующим
образом:
1. Поместите верхнюю прокладку (R) между
корпусом сбора пыли (S) и соединительной
трубой (O). Совместите штифты на прокладке
(R) с отверстиями в корпусе (S).
2. Поместите корпус сбора пыли (S) на
соединительную трубу (O).
3. Вставьте болт (A) в шайбу (C), фланец
соединительной трубы (O) и фланец корпуса
сбора пыли (S).
4. Поместите другую шайбу (C) и шестигранную
гайку (E) на выступающий конец болт (A) и
затяните вручную.
5. Повторите шаги с 1 по 4 для семи оставшихся
болтов.
6. Затяните все шестигранные гайки с помощью
гаечного ключа на 13 мм.
Опорная штанга
1. Совместите нижние пазы опорной штанги (T) с
отверстиями в основании (H). Вставьте два
болта (A) с двумя плоскими шайбами (C) и
затяните вручную.
2. Совместите верхние отверстия опорной
штанги (T) с отверстиями в задней части
корпуса сбора пыли (S) и вставьте два болта
(А) с двумя плоскими шайбами (C).
3. Поместите шайбу (C) и шестигранную гайку
(E) на выступающий конец каждого болта (A)
внутри корпуса и затяните вручную.
4. Отрегулируйте нижнюю часть опорной штанги
(Т) по мере необходимости, используя пазы,
пока она не будет установлена прямо. Затем
затяните все четыре винта на опорной штанге
(T).
Ручки
1. Снимите пластину (V) с ручки (U), ослабив два
винта с головкой под торцевой ключ (W) с
помощью шестигранного ключа на 6 мм.
2. Установите ручку (U) в отверстия в корпусе
сбора пыли (S), продев винты с головкой под
торцевой ключ через ручку, корпус сбора пыли
и пластину на противоположной стороне.
Затяните винты.
Примечание: Убедитесь, что пластина (V)
ориентирована правильно, как показано на
рисунке 3: Выступы на пластине должны быть
направлены в сторону от ручки.
3. Установите на корпус вторую ручку.
Установка конуса

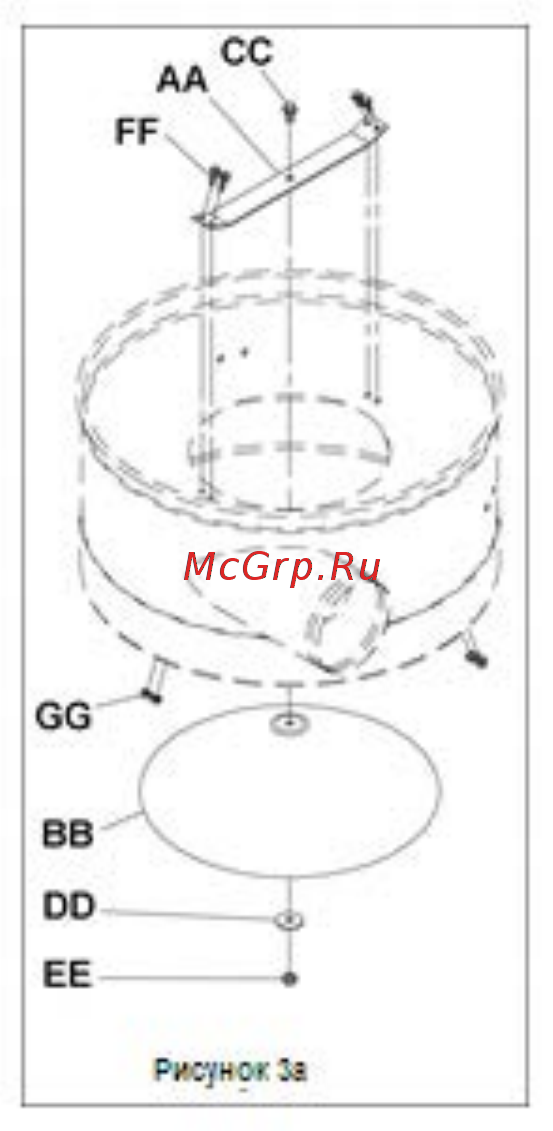

Установите конус, как показано на рисунке 3а.
1. Прикрепите опорный кронштейн (AA) к корпусу
с помощью четырех болтов M6x12 (FF) и
затяните снизу четырьмя шестигранными
гайками M6 (GG).
2. Установите конус (BB) снизу, используя болт
M8x16 (CC), плоскую шайбу M8 (DD) и
шестигранную гайку M8 (EE).
