POWERMATIC PM1300CK-T [7/18] Соединительная труба и блок управления

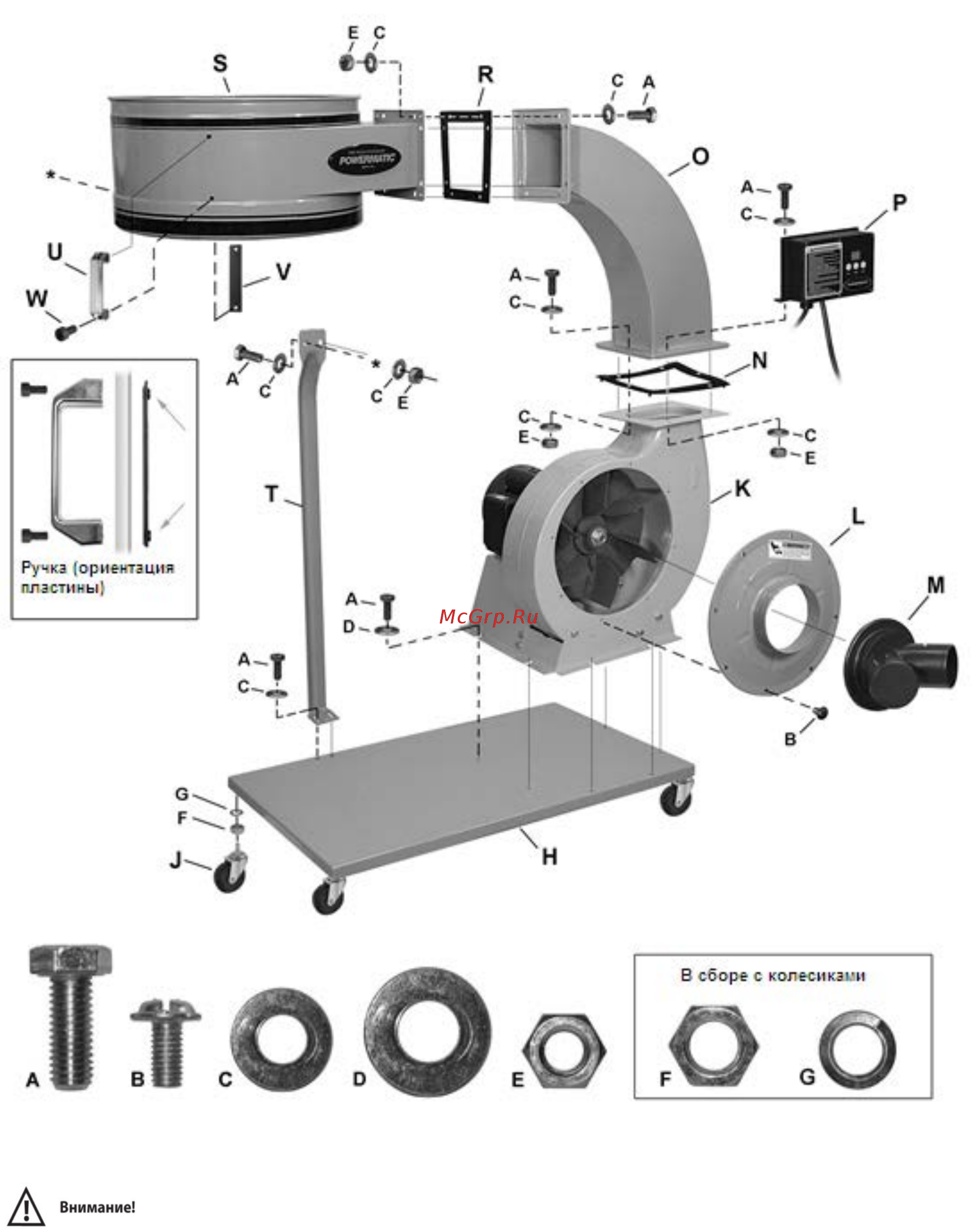

Рисунок 3: Идентификация элементов и порядок сборки

Чтобы снизить риск

получения травмы от движущихся частей, всегда

закрывайте оба отверстия впускного отверстия

(M) либо прилагаемой заглушкой, либо

пылесборными шлангами. Несоблюдение этого

требования может привести к серьезным

травмам!

Соединительная труба и блок

управления

1. Поместите нижнюю прокладку (N) на корпус

крыльчатки (K). Совместите резиновые штифты

на прокладке (лицевой стороной вниз) с

отверстиями в корпусе.

2. Поместите соединительную трубу (O) на корпус

крыльчатки (K), убедившись, что отверстия

сопрягаемых фланцев совмещены.
