Белмаш RDP430-16 [10/21] Распаковка и очистка
10
При значительной длине удлинительного кабеля и малом поперечном сечении подводящих
проводов, происходит дополнительное падение напряжения, которое может привести к неустой-
чивой работе электродвигателя станка.
3. СБОРКА СТАНКА
3.1 Распаковка и очистка
В целях безопасности не подключайте станок
к источнику питания до полного окончания его
монтажа.
Масса сверлильной головки в сборе составляет
более 25 кг. Соблюдайте осторожность при ее
перемещении. В операции по установке необхо-
димо задействовать как минимум 2 человека.
Откройте упаковку, извлеките все комплектующие узлы
и детали. Удалите защитную смазку с поверхности стола
и всех неокрашенных деталей. Для ее снятия используйте
мягкую ткань, смоченную керосином (не применяйте для
этой цели ацетон, или разбавитель лака). После очистки
покройте поверхность стола воском. Излишки воска
удалите для предотвращения его попадания на заготовки.

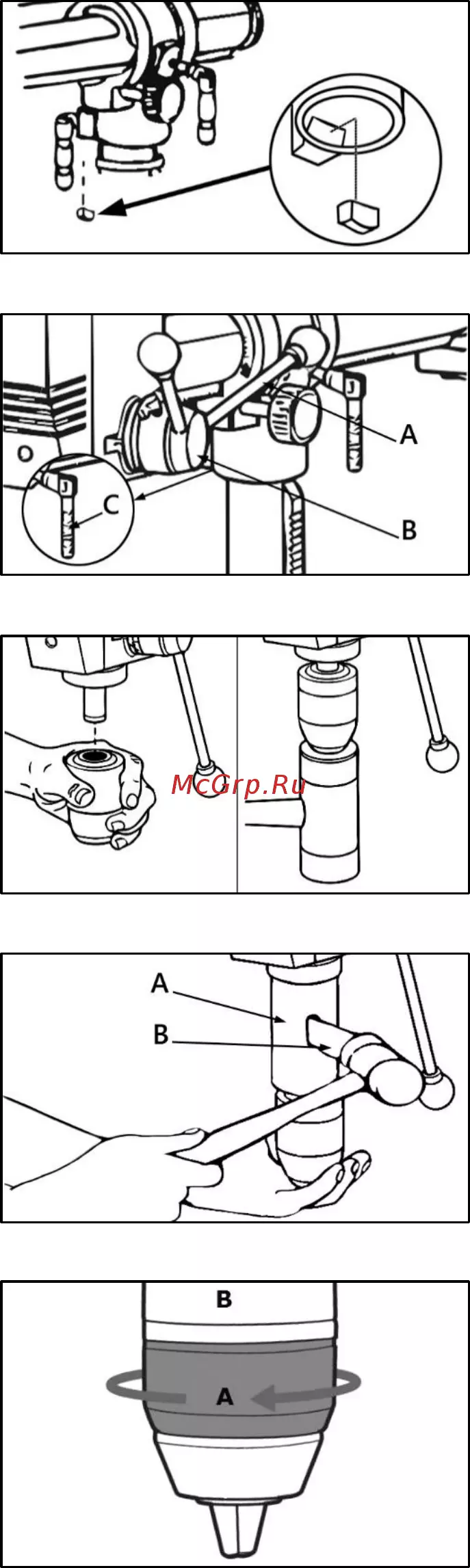

3.2 Сборка станка

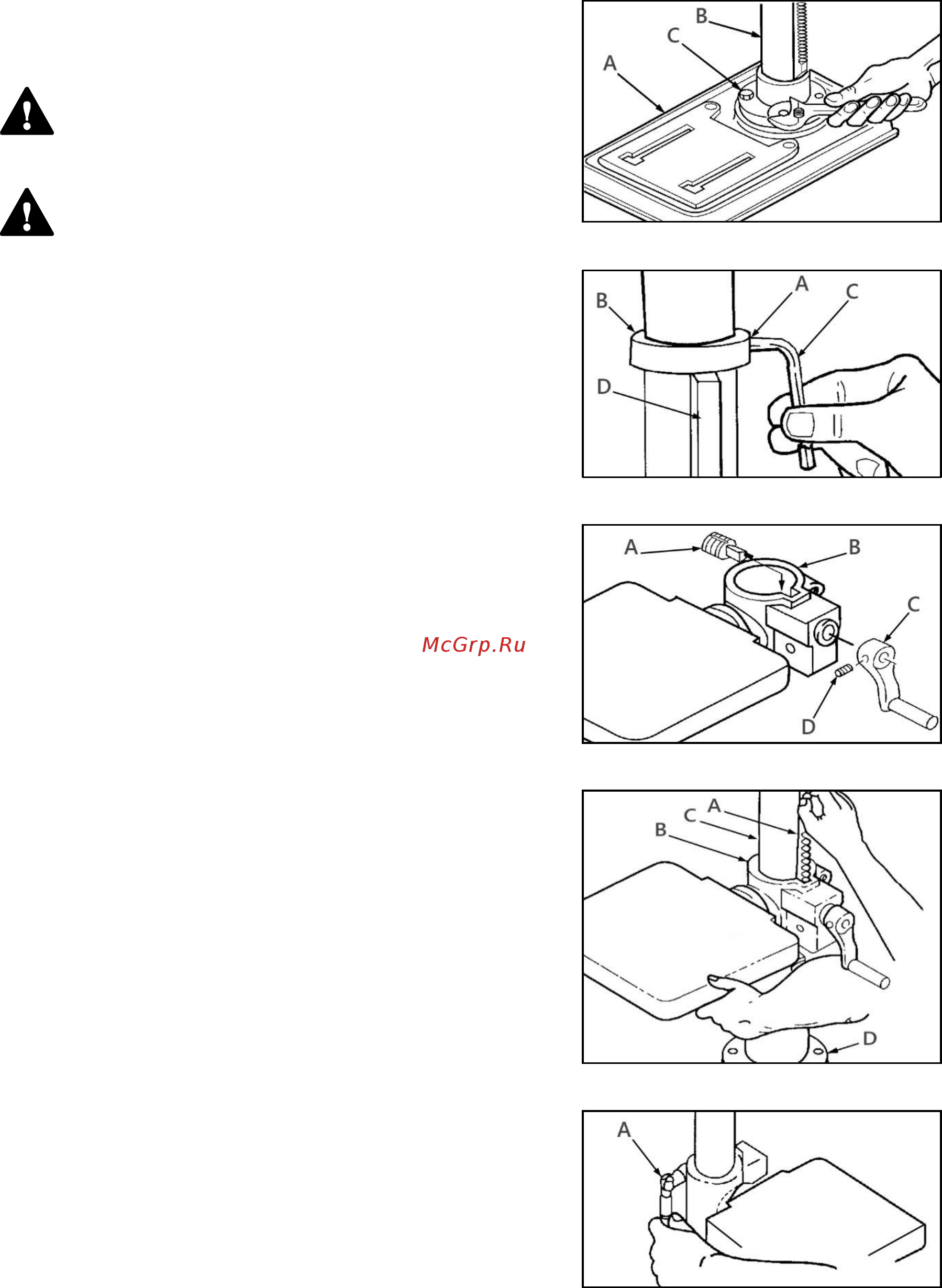

Расположите колонну в сборе на основании (А) (рис. 2),
совместите отверстия во фланце (С) с отверстиями в осно-
вании. Вставьте болт в каждое отверстие фланца (С)
и основания и затяните подходящим гаечным ключом.
Ослабьте установочный винт (А) (рис. 3) на зажимном
кольце (В) при помощи 3 мм шестигранного ключа (С),
снимите кольцо (В) и зубчатую рейку (D) с колонны.
Вставьте вал червячной передачи (А) (рис. 4) в кронштейн
стола (В) в отверстие до упора. Наденьте рукоятку (С) на
вал (А) и закрепите ее с помощью установочного винта (D).
Установите зубчатую рейку (А) так, чтобы ее длинный
гладкий конец смотрел вверх, в таком положении вставьте
ее в паз кронштейна (В) рабочего стола (рис. 5).
Соедините зубчатую рейку (A) с шестерней, располо-
женной внутри паза, в зацеп. Удерживая eё и кронштейн
стола (В) вместе, опускайте их вниз по колонне (С) до тех
пор, пока рейка не упрется в фланец (D) колонны.
Установите зажимное кольцо (В) (рис. 3), затяните устано-
вочный винт (А) при помощи шестигранного ключа 3 мм
(C), чтобы зубчатая рейка (D) могла перемещаться при
повороте стола влево или вправо вокруг колонны. Кольцо
должно сидеть на зубчатой рейке свободно, перпенди-
кулярно вертикальной оси. Затяните установочный винт
достаточно, чтобы только удерживать кольцо на месте,
иначе деталь может сломаться.
Рисунок 3.
Рисунок 2.
Рисунок 4.
Рисунок 5.
Рисунок 6.
