Белмаш RDP430-16 [12/21] Изменение скорости сверления
12
4. УСТРОЙСТВА УПРАВЛЕНИЯ И РЕГУЛИРОВКИ
4.1 Изменение скорости сверления
Сверлильный станок поставляется с предустановленным ремнём, но перед началом
работы его необходимо натянуть.

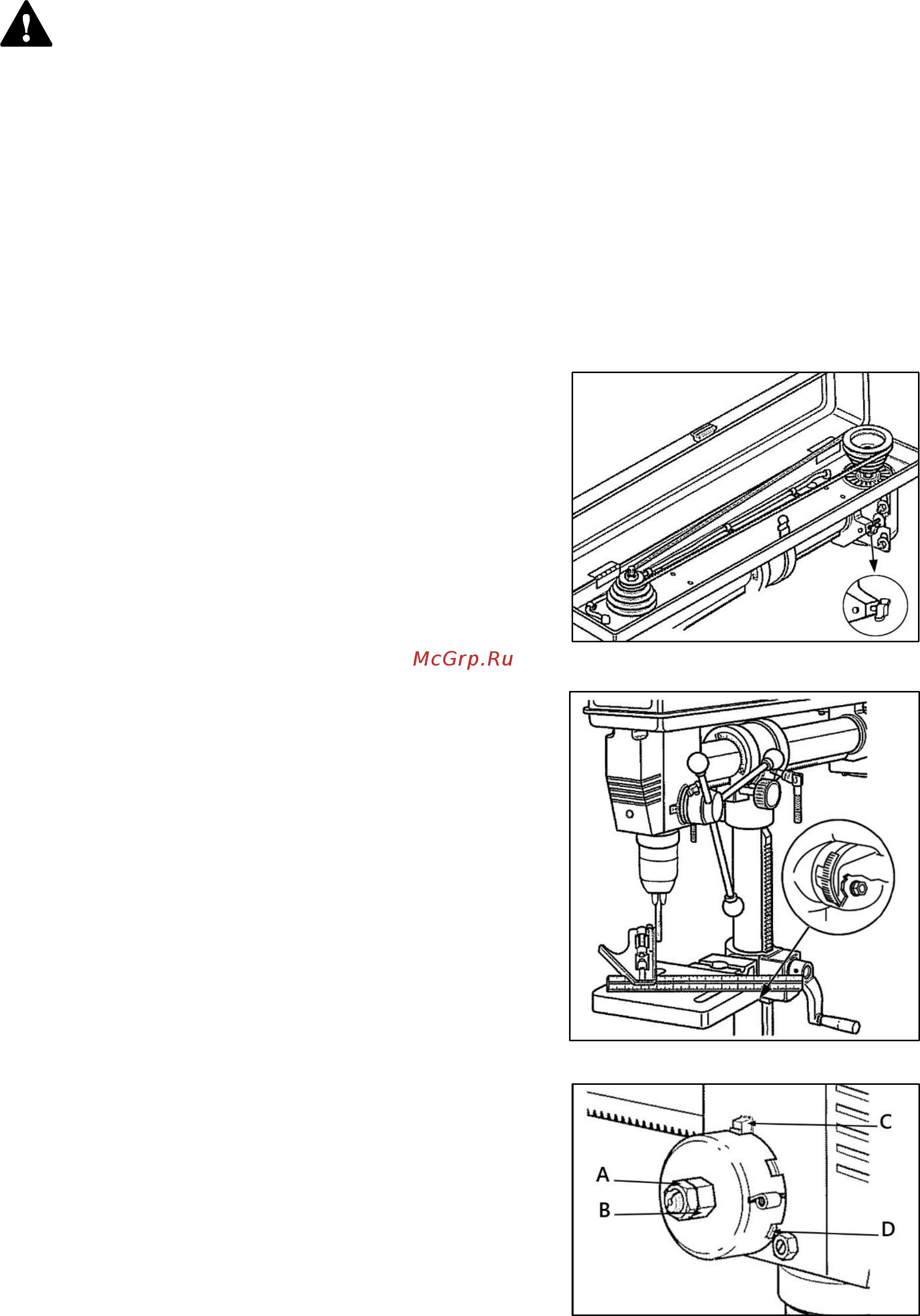

Откройте кожух сверлильной головки (рис. 12), ослабьте ручку-фиксатор натяжения ремня,
расположенную с правой стороны головки сверлильного станка.
Переместите электродвигатель вперед, чтобы ослабить натяжение ремня. Затяните ручку-
фиксатор.
Выберите необходимую скорость для вашей операции сверления и переместите ремень на
нужное положение на шкивах. Обратитесь к схеме, расположенной на внутренней части
защитного кожуха.
Ремень должен отклонятся примерно на расстояние 13 мм при нажатии на него посередине
между шкивами. Ослабьте ручку-фиксатор и переместите электродвигатель назад, чтобы натянуть
приводной ремень.
Затяните ручку-фиксатор натяжения ремня. Закройте
защитный кожух. Если ремень проскальзывает во время
сверления, отрегулируйте натяжение снова.
Внимание! Станок оснащен концевым выключателем
кожуха ременной передачи. Он не запустится, если кожух
открыт.
4.2 Регулировка и наклон рабочего стола
Чтобы использовать рабочий стол в наклонном
положении, ослабьте фиксирующий болт (рис. 13) при
помощи соответствующего ключа. Наклоните стол на
желаемый угол, затяните фиксирующий болт.
Для настройки положения стола – вставьте прочный
стержень круглого сечения (примерно 75 мм в длину)
в патрон и затяните. Поднимите стол на рабочую высоту
и зафиксируйте. Расположите слесарный угольник
вплотную к стрежню, как показано на рисунке.
Если необходимо выполнить регулировку – ослабьте
фиксирующий болт стола соответствующим ключом.
Расположите стол перпендикулярно стержню, наклоняя
его. Затяните фиксирующий болт стола.
4.3 Регулировка возвратной пружины
Опустите рабочий стол, работайте с левой стороны
сверлильного станка.
Поместите отвертку в нижний передний паз (D) корпуса
пружины (рис. 14) и удерживайте в таком положении во
время откручивания и снятия внешней гайки (A).
Удерживая отвертку в пазу, открутите внутреннюю гайку
(B) (примерно на 3 мм) до момента, когда паз выйдет из
контакта с выступом (С) на головке. Не снимайте эту гайку.
Рисунок 12.
Рисунок 13.
Рисунок 14.
