Белмаш RDP430-16 [11/21] Установка сверлильной головки
11
Установите рукоятку (А) фиксации рабочего стола (рис. 6).
Для перемещения стола вверх – ослабьте рукоятку фикса-
ции и вращайте рукоятку (С) (рис. 4) по часовой стрелке,
для перемещения стола вниз – вращайте рукоятку против
часовой стрелки. После установки нужного положения
затяните рукоятку-фиксатор (А) (рис. 6).
3.3 Установка сверлильной головки

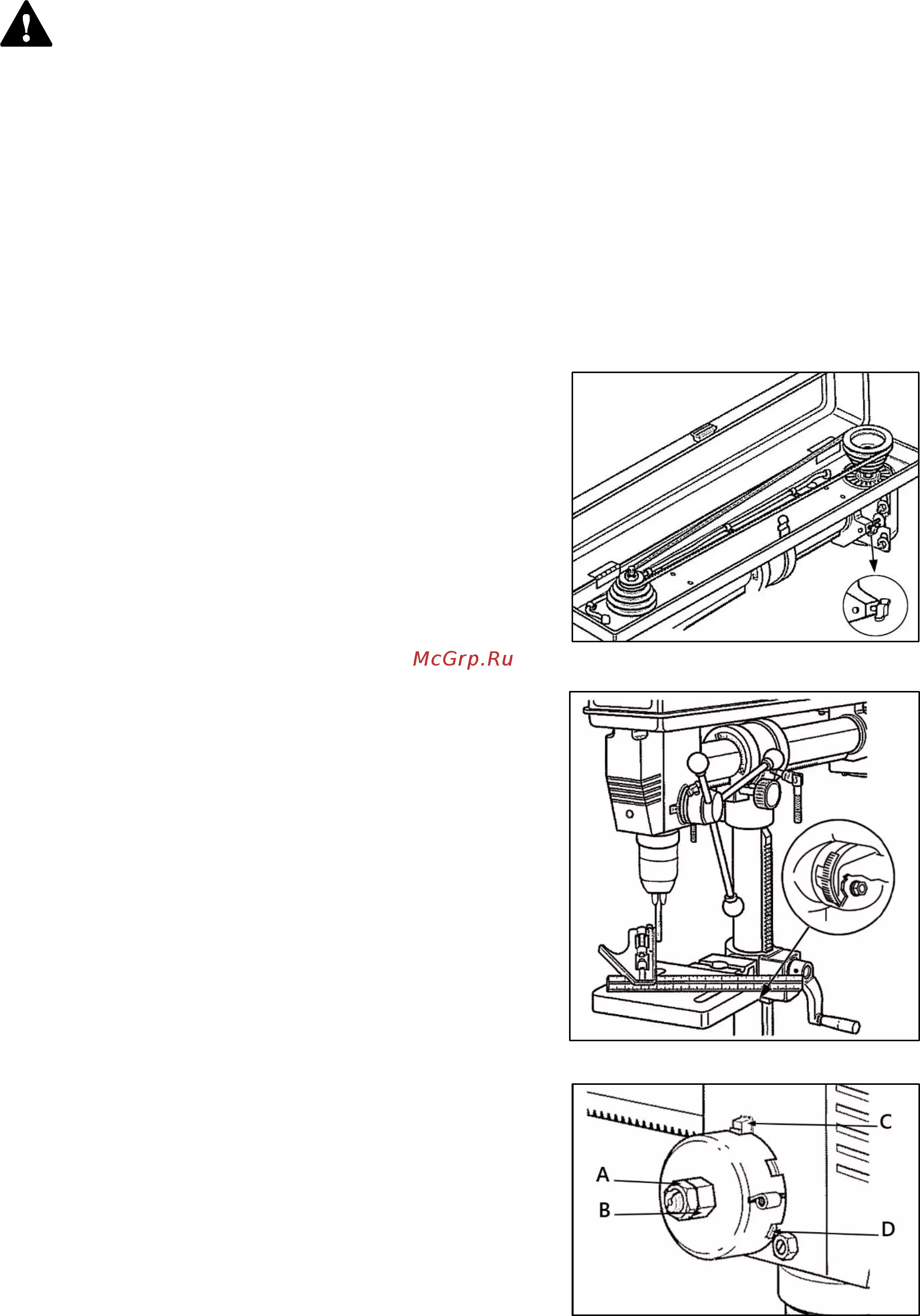

Перед установкой сверлильной головки, вложите колодку
в паз кронштейна (рис. 7).
Аккуратно поднимите сверлильную головку (А) (рис. 8)
и наденьте ее на колонну до упора. Выровняйте головку
относительно стола и основания. Затяните рукоятку
фиксации (С) на левой стороне кронштейна сверлильной
головки.
Прикрутите три ручки (А) в резьбовые отверстия на
рукоятке (В) перемещения шпинделя.
3.4 Установка сверлильного патрона
Очистите конусное отверстие в патроне и шпиндель
(рис. 9) чистой тканью. Убедитесь, что на поверхностях нет
инородных частиц и масла.
Наденьте зажимной патрон на шпиндель до упора.
Поверните зажимное кольцо патрона по часовой стрелке
и полностью разведите кулачки.
Слегка постучите по нижней части патрона резиновым
молотком, чтобы обеспечить правильную посадку на
шпинделе.
3.5 Снятие сверлильного патрона
Максимально разведите кулачки патрона повернув
зажимное кольцо. Вставьте в отверстие в гильзе (A)
(рис. 10) расклиниватель (B) и аккуратно постучите по нему
резиновым молотком, придерживая патрон рукой, чтобы
избежать падения патрона при отделении от шпинделя.
3.6 Установка сверла
Вставьте сверло в патрон, достаточно глубоко, чтобы
достичь максимального захвата. Если вы используете
короткое сверло, не вставляйте его на всю глубину,
спиральные каналы сверла должны быть свободны.
Убедитесь, что сверло отцентровано в зажимном патроне, Удерживая патрон за неподвижное
основание В (рис. 11), вращайте зажимное кольцо патрона А по часовой стрелке – для фиксации
сверла или против – для ослабления зажима.

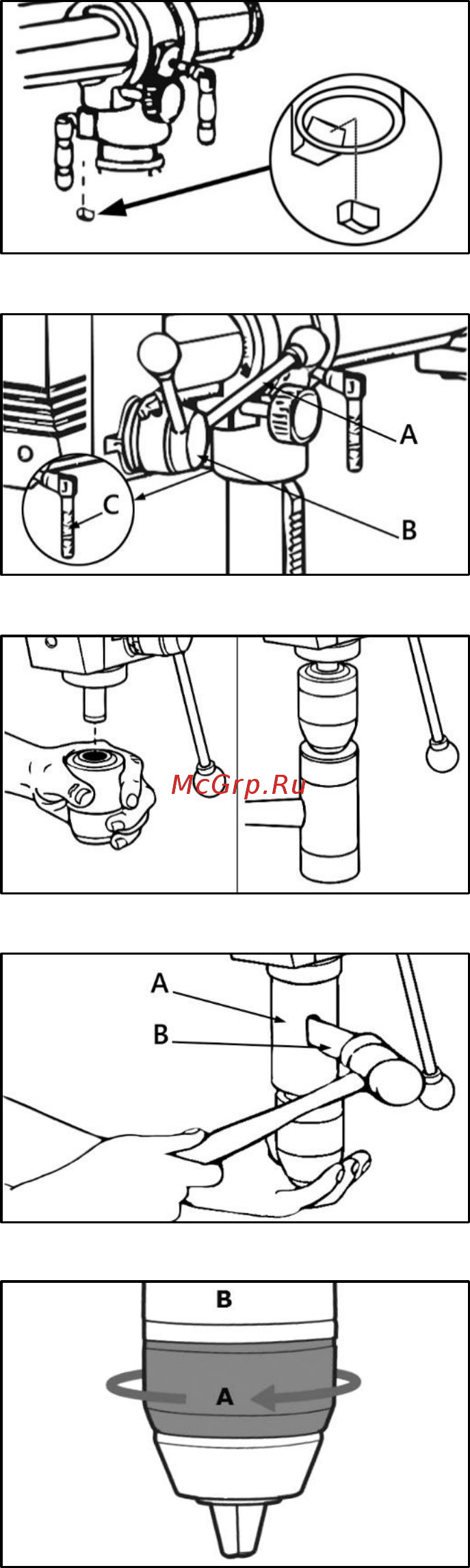

Рисунок 9.
Рисунок 7.
Рисунок 8.
Рисунок 10.
Рисунок 11.
