Патрон быстрозажимной

Экран защитный

Колодка

Выколотка (расклиниватель)

Тиски

Комплект крепежа

Ключ шестигранный

Руководство по эксплуатации

Упаковка

В таблице 2 представлена общая информация. Данная комплектация актуальна на момент

издания руководства по эксплуатации. Компания «BELMASH» оставляет за собой право на

изменение конструкции и комплектации оборудования без уведомления потребителя. Если вы

не можете найти деталь из таблицы 2 проверьте, возможно она уже установлена на изделие.

1.3 Основные элементы

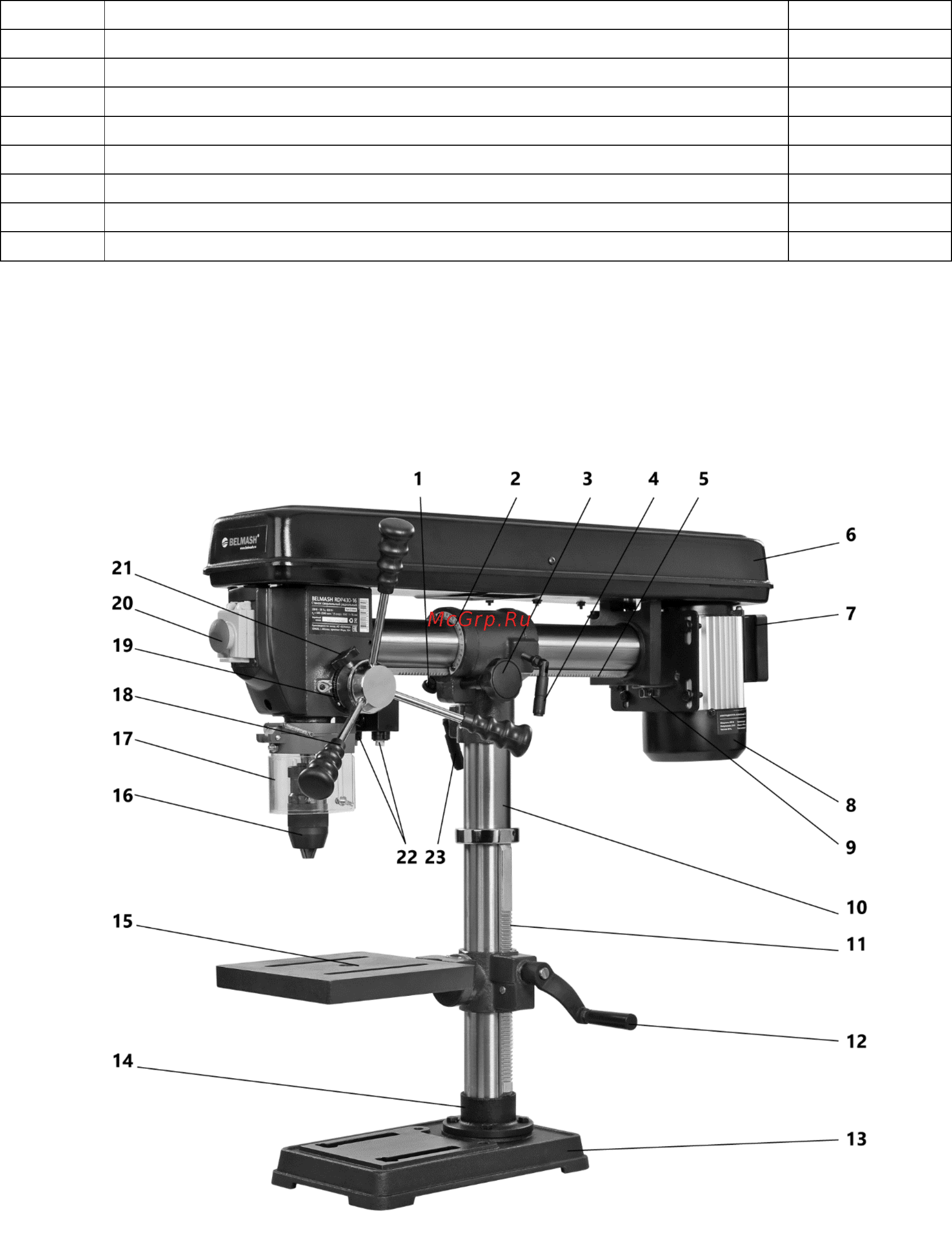

Рисунок 1.

1 – штифт пружинный, 2 – шкала наклона сверлильной головки, 3 – ручка горизонтального перемещения сверлильной

головки, 4 – фиксатор перемещения сверлильной головки по горизонтальной оси, 5 – рейка, 6 – крышка ременной

передачи, 7 – клеммная коробка, 8 – асинхронный двигатель, 9 – рукоятка натяжения ремня, 10 – колонна,

11 – рейка, 12 – рукоятка подъема/опускания рабочего стола, 13 – основание, 14 – фланец, 15 – стол рабочий,

16 – патрон быстрозажимной, 17 – экран защитный, 18 – рукоятка подачи, 19 – шкала, 20 – выключатель,

21 – фиксатор шкалы глубины сверления, 22 – лазерный указатель,

23 – фиксатор поворота сверлильной головки по вертикальной оси
