16
6. СПЕЦИФИКАЦИЯ

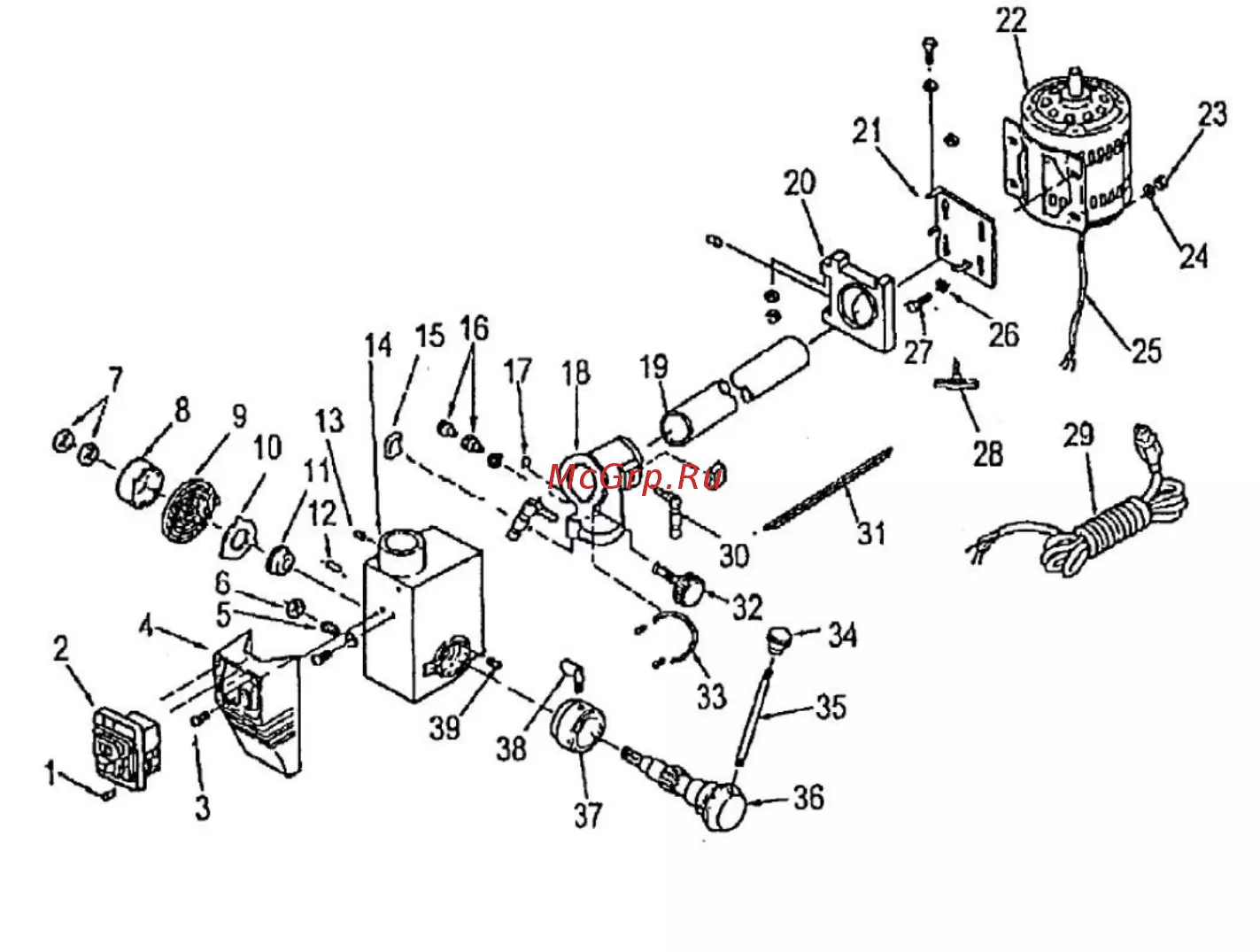

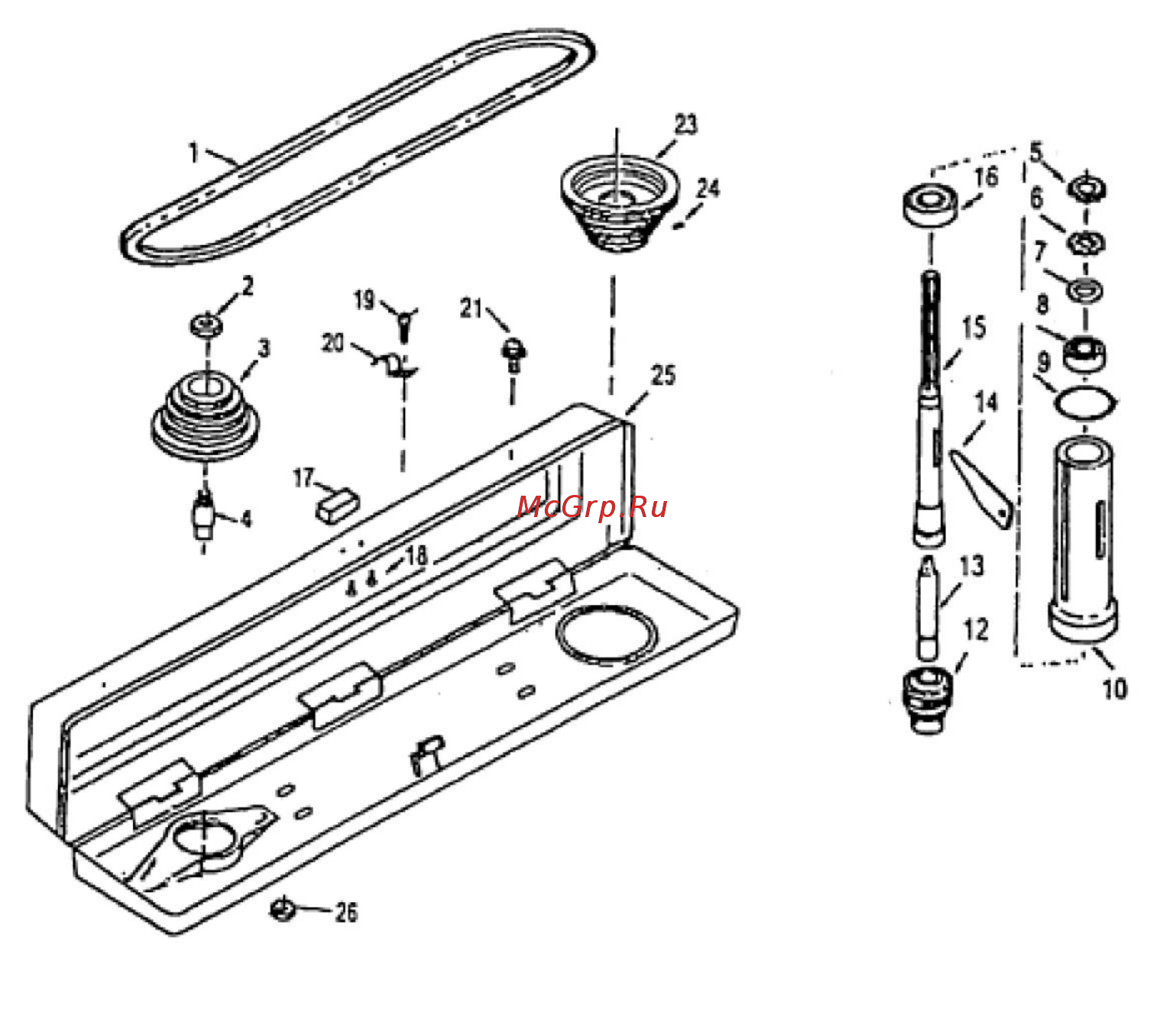

6.1 Спецификация сверлильного узла и кожуха сверлильной головки
1
Ремень приводной
14
Расклиниватель
2
Гайка
15
Шпиндель
3
Шкив ведомый
16
Подшипник
4
Вал
17
Прерыватель
5
Кольцо стопорное
18
Винт
6
Кольцо стопорное
19
Винт
7
Шайба плоская
20
Зажим кабеля
8
Подшипник
21
Винт
9
Уплотнитель
23
Шкив ведущий
10
Гильза
24
Винт установочный
12
Патрон
25
Кожух сверлильной головки
13
Соединитель
26
Втулка
Рисунок 21.
