Proma ML353G 10 [26/37] Покомпонентное изображение
![Proma ML353G 10 [26/37] Покомпонентное изображение](/views2/1639719/page26/bg1a.png)
PROMA - group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

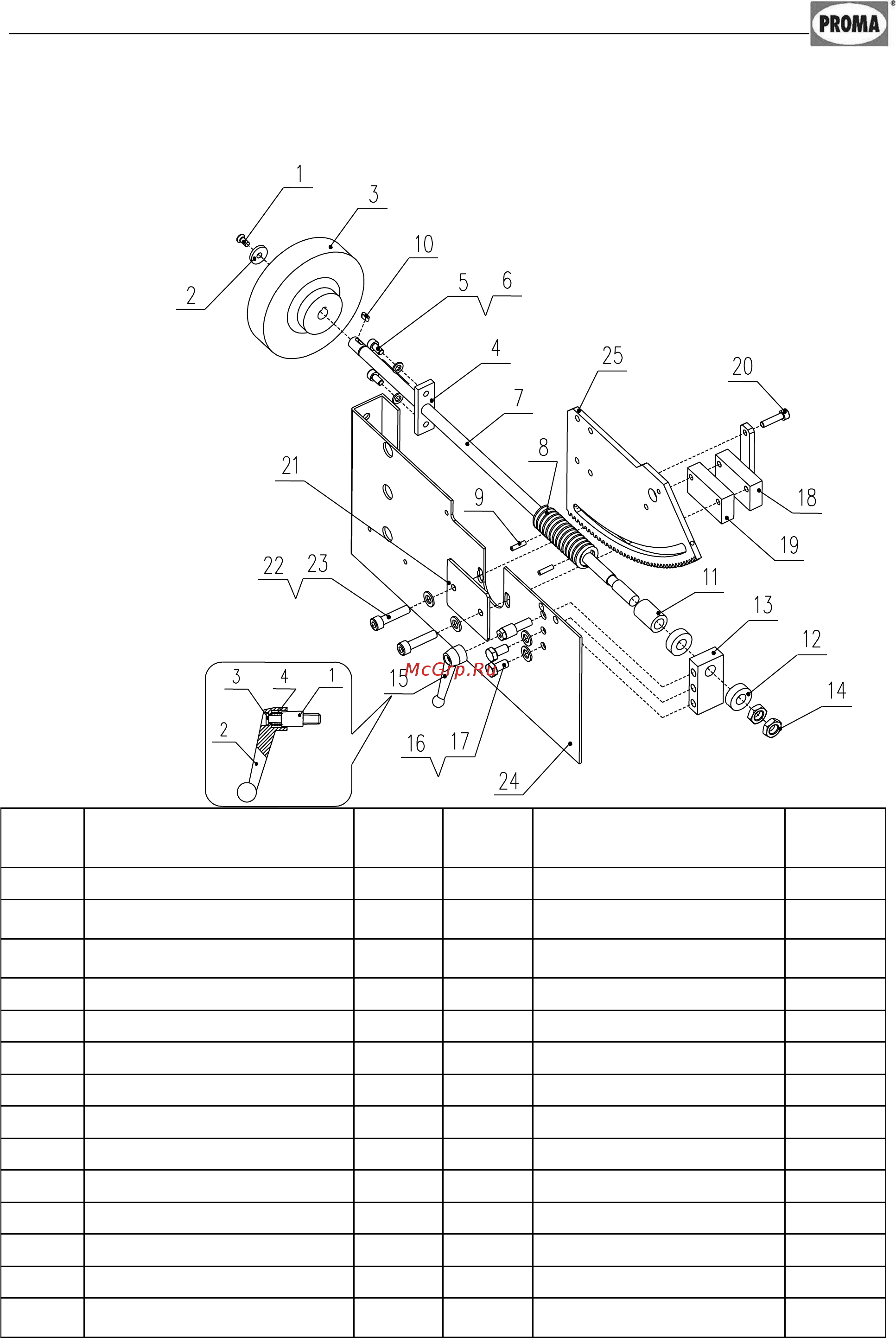

Покомпонентное изображение
Схема № 3 Блок двойного режущего диска
（Часть 3）
№ п/п ОПИСАНИЕ
КОЛ-
ВО
№ п/п ОПИСАНИЕ КОЛ-ВО
01 Винт M5x12 1 15 Зажимная рукоятка 1
02
Шайба маховика ручного
управления
1 16 Крепежный винт M8x16 2
03
Маховик ручного управления
Φ12xΦ125
1 17 Плоская шайба 8 2
04 Малая зажимная пластина 1 18 Установочная опора 1
05 Крепежный винт M6x12 2 19 Опорный блок 1
06 Плоская шайба 6 2 20 Установочная стойка 1
07 Ось червячного привода 1 21 Малая крышка 1
08 Корпус червячного привода 1 22 Крепежный винт M6x35 2
09 Пружинный фиксатор 4X16 2 23 Плоская шайба 6 2
10 Ключ A4X12 1 24 Корпус в сборе 1
11 Промежуточное кольцо 1 25 Пластина рейки 1
12 Подшипник 51101 2
13 Опорный блок 1
14
Шестигранная низкая гайка
M12
2
26
