Proma ML353G 10 [30/37] Схема

PROMA - group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

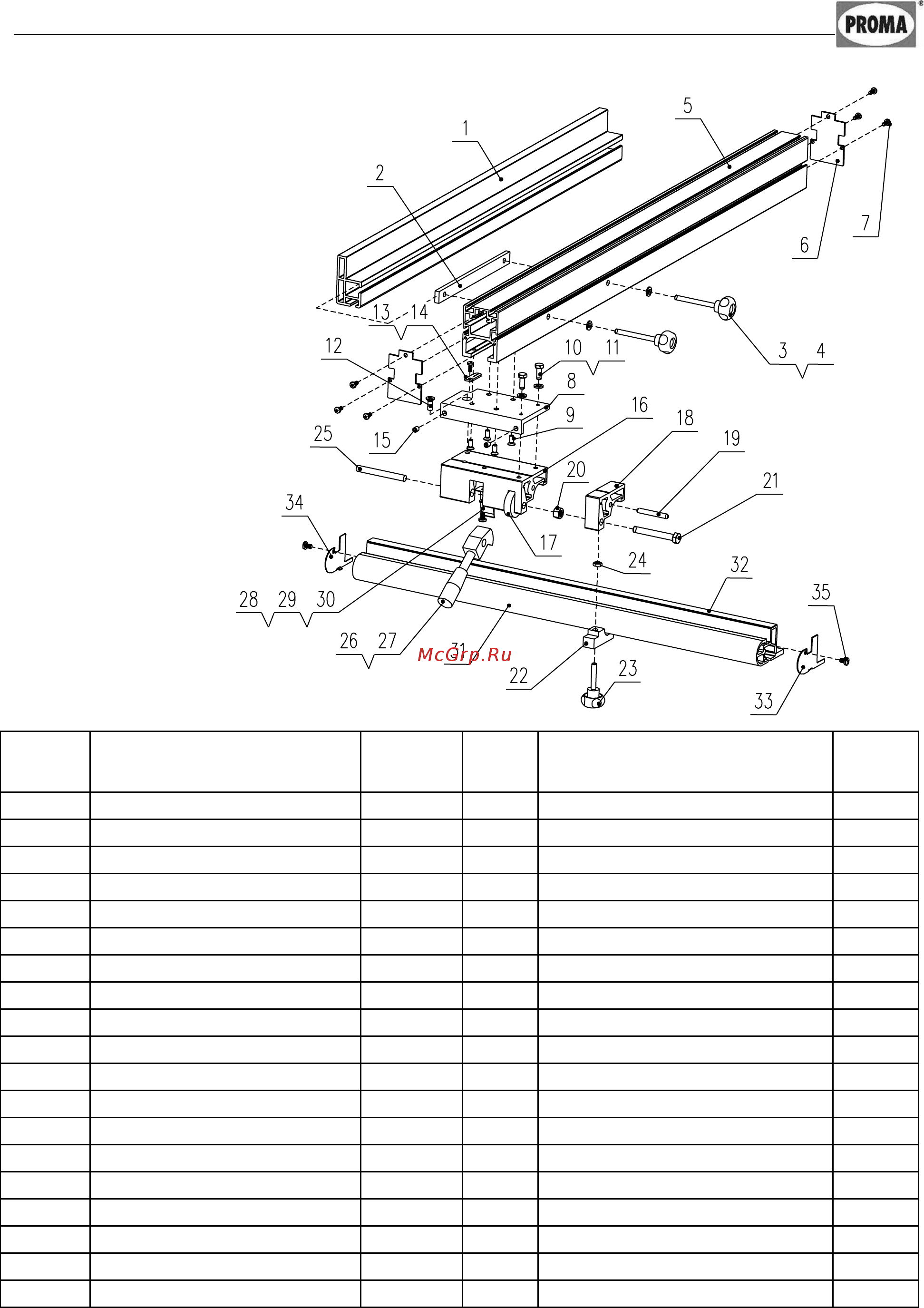

Схема № 6 Рейка для пилы

№ п/п ОПИСАНИЕ КОЛ-ВО № п/п ОПИСАНИЕ

КОЛ-

ВО

01 Подвижная рейка 1 20 Низкая гайка M8 1

02 Направляющие 1 21 Шестигранный болт M8X60 1

03 Болт с головкой 2 22 Зажимная пластина 1

04 Плоская шайба 6 2 23 Болт с головкой 1

05 Горизонтальная опора 1 24 Гайка M6 1

06 Крышка горизонтальной опоры 2 25 Шпилька 1

07 Винт ST4X10 6 26 Рукоятка 1

08 Неподвижная пластина 1 27 Муфта рукоятки 1

09 Винт M5X12 4 28 Шайба 1

10 Шестигранный болт M6X16 2 29 Крепежный винт M4X6 1

11 Плоская шайба 6 2 30 Плоская шайба 4 1

12 Винт M6X12 1 31 Опора рейки 1

13 Блок указателя 1 32 Шкала 1

14 Крепежный винт M5X10 1 33 Левая крышка I 1

15 Винт M6X10 2 34 Левая крышка II 1

16 Фиксирующее гнездо 1 35 Крепежный винт ST4X10 2

17 Регулировочное колесико 1

18 Малое фиксирующее гнездо 1

19 Шпилька A6X45 1
