PROMA - group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

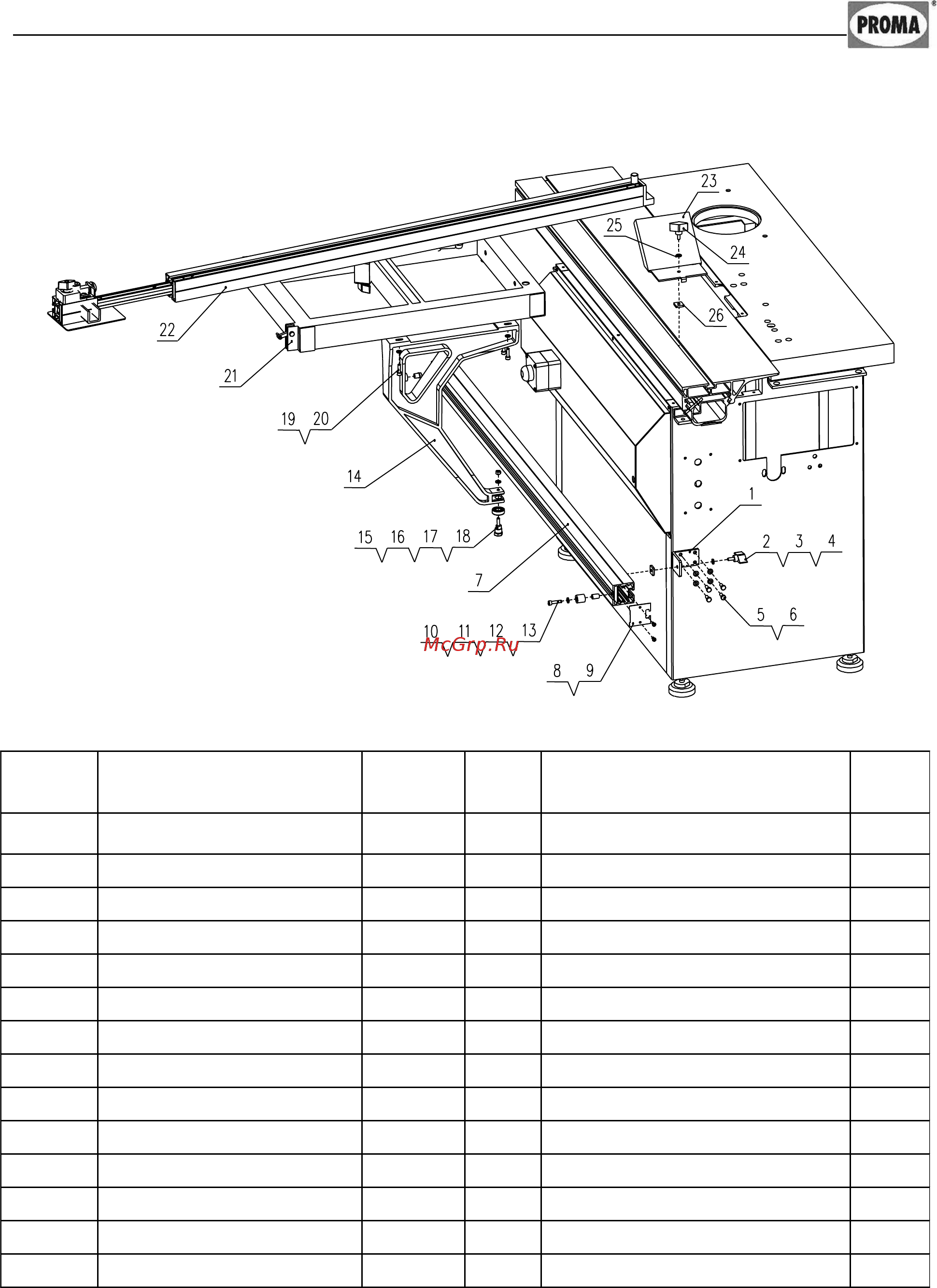

Схема № 5 Раздвижной стол (дополнительно)
№ п/п ОПИСАНИЕ КОЛ-ВО № п/п ОПИСАНИЕ
КОЛ-
ВО
01 Опорная пластина 2 15
Регулировочный центрирующий
болт
1
02 Болт с головкой 2 16 Подшипник 6001 1
03 Плоская шайба 6 2 17 Плоская шайба 6 2
04 Ползун 2 18 Шестигранная гайка M6 1
05 Шестигранный винт M6x16 8 19 Крепежный винт M6x20 4
06 Плоская шайба 6 8 20 Плоская шайба 6 8
07 Подвижная стойка 1 21 Раздвижной стол (цельный) 1
08 Крышка 2 22 Комбинированная шкала (цельная) 1
09 Крепежный винт ST4X10 4 23 Ограждение 1
10 Крепежный винт M6x25 2 24 Болт с головкой 1
11 Винт с плоской головкой 6 2 25 Шайба 6 1
12 Резиновое кольцо 2 26 Ползун 1
13 Внутренняя муфта 2
14 Рукоятка 1
29
