PROMA - group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

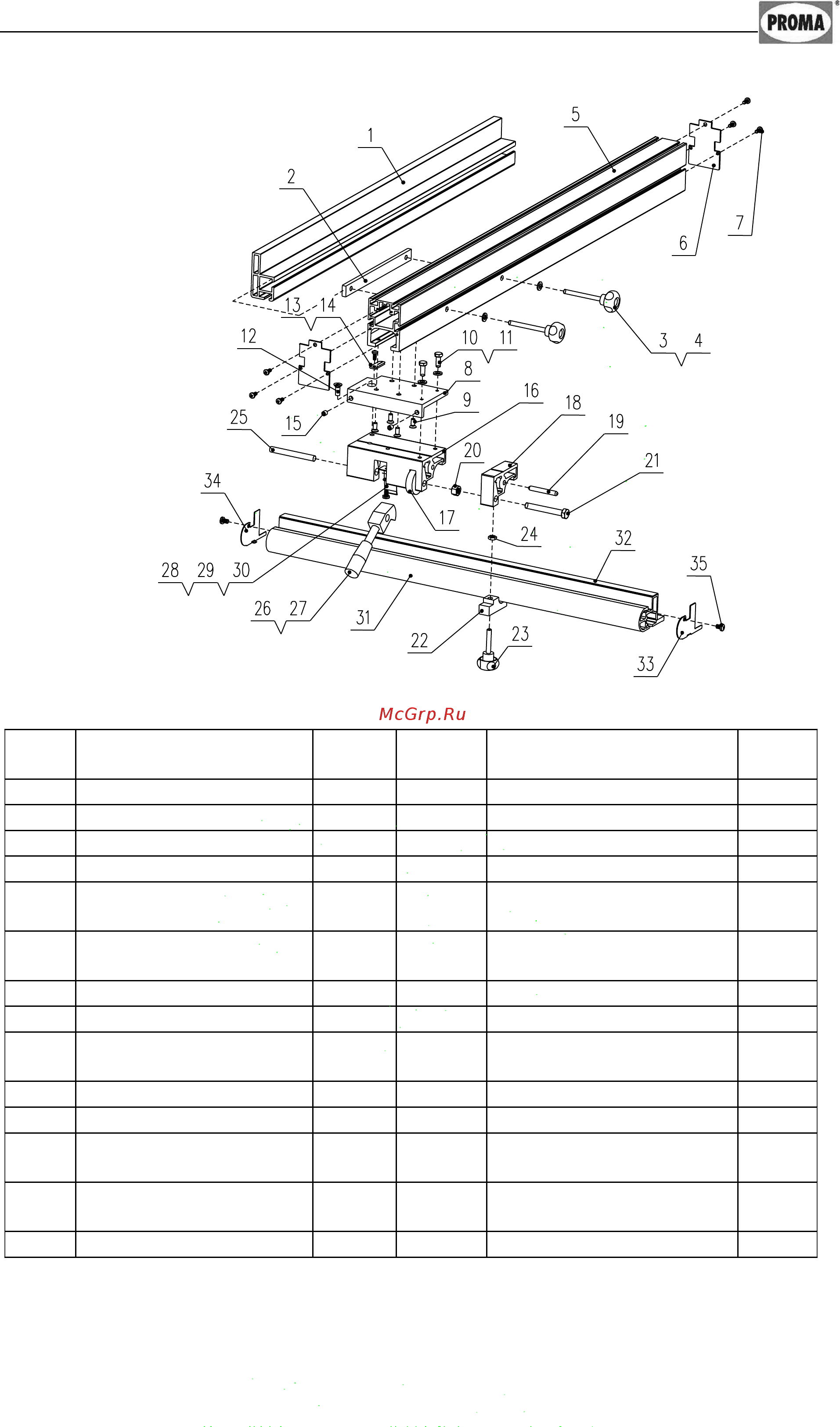

Схема № 7 Направляющая пилы (дополнительно)
№
п/п
ОПИСАНИЕ
КОЛ-
ВО
№ п/п ОПИСАНИЕ
КОЛ-
ВО
01 Болт с головкой 1 15 Крепежный винт M6X12 2
02 Горизонтальная балка 1 16 Шайба 6 2
03 Муфта зажима 1 17 Гайка M6 2
04 Головка（M8） 1 18 Направляющая пластина 1
05
Крепежный винт
M5X12
2 19
Передний установочный
блок
1
06 Шайба 6 2 20
Задний установочный
блок
1
07 Гайка M5 2 21 Винт PHLP M6X12 2
08 Шкала 1 22 Шестигранная гайка M6 2
09 Винт с головкой M6X8 1 23
Шестигранный болт
M6X30
1
10 Шайба 6 1 24 Головка（M6） 1
11 Угловая шкала 1 25 Шкала пилы 1
12
Основание угловой
шкалы
1 26 Зажимной шток шкалы 1
13
Направляющая
пластина
1 27 Ось угловой шкалы 1
14 Винт M6X14 1 28 Зажимной блок 1
31
