16
Приложения
Приложение 2.

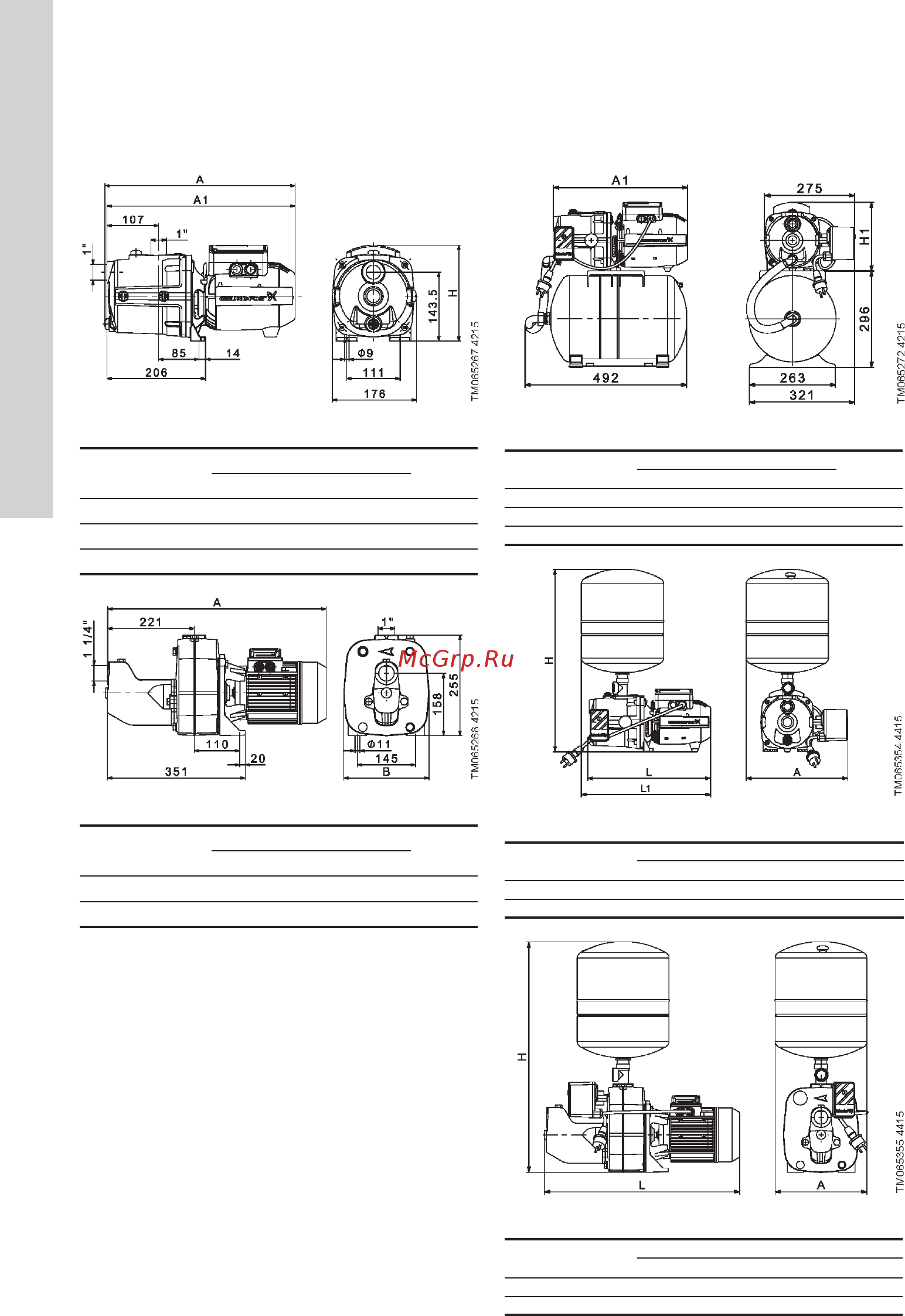

Габаритные и присоединительные размеры насосов JPA и установок JPA PT
Рис. 6 JPA 3-42, 4-47, 4-54
Модель
насоса
Размеры [мм]
Вес
[кг]
A A1 H
JPA 3-42 396 391 200 10,5
JPA 4-47 396 391 200 11
JPA 4-54 417 411 210 13
Рис. 7 JPA 5-61, 8-62
Модель
насоса
Размеры [мм]
Вес
[кг]
A B
JPA 5-61 558 217 29
JPA 8-62 632 218 33
Рис. 8 JPA PT-H
Модель
насоса
Размеры [мм] Вес
[кг]
A1 H1
JPA 3-42 PT-H 391 200 17
JPA 4-47 PT-H 391 200 17,5
JPA 4-54 PT-H 411 210 19
Рис. 9 JPA 4-47, 4-54 PT-V
Модель
насоса
Размеры [мм]
A L L1 H
JPA 4-47 PT-V 587 396 416 327
JPA 4-54 PT-V 586 4 11 436 324
Рис. 10 JPA 5-61, 8-62 PT-V
Модель
насоса
Размеры [мм]
A L H
JPA 5-61 PT-V 264 563 662
JPA 8-62 PT-V 264 637 662
PIOI JPA_v9.indd 16 15.06.2016 15:05:13
