8. Монтаж механической части

Дополнительная информация по монтажу

оборудования приведена в Кратком руководстве

(Quick Guide)�

Предупреждение

Система, в которую

устанавливается данный продукт,

должна быть рассчитана на

максимальное давление насоса.

Проверка перед началом монтажа:

1� Перед установкой насоса в месте

эксплуатации нужно убедиться в том, что

вращающиеся детали двигаются свободно�

Для этого демонтировать кожух (2)

вентилятора из его посадочного отверстия

в торцевой крышке (1) электродвигателя�

Вставить отвертку в паз на шейке вала

электродвигателя со стороны вентилятора�

Если вал заблокирован, провернуть его при

помощи отвертки (см� Приложение 1)�

2� Изготовитель не может гарантировать

исправной эксплуатации насоса, если

нарушены фирменные пломбы или

произведена модификация конструкции

насоса�

Монтаж:

1� Насос должен устанавливаться в месте

с хорошей вентиляцией, защищенном от

воздействия атмосферных осадков�

2� Насос необходимо закрепить на жестком

основании, хорошо поглощающем вибрации,

возникающие при эксплуатации насоса�

3� Обеспечить такое соединение труб, при

котором они не вызывают внутренних

напряжений в насосе — это предотвратит

деформации или поломки�

4� Оптимальным является такой монтаж насоса,

при котором он максимально близко

установлен к источнику перекачиваемой

жидкости� Установка JPA PT должна

устанавливаться в горизонтальном

положении� Внутренние диаметры

трубопроводов не должен быть меньше

диаметра патрубка насоса� Рекомендуется во

всасывающей магистрали предусматривать

установку приемного клапана� Если высота

всасывания превышает 4 метра или

используется всасывающий горизонтальный

трубопровод большой протяженности,

рекомендуется использовать всасывающий

трубопровод большего диаметра, чем диаметр

впускного отверстия насоса� Всасывающий

трубопровод должен быть установлен таким

образом, чтобы исключить перегибы,

образование воздушных карманов и любых

других ограничивающих поступление воды

факторов (см� рис� 4)�

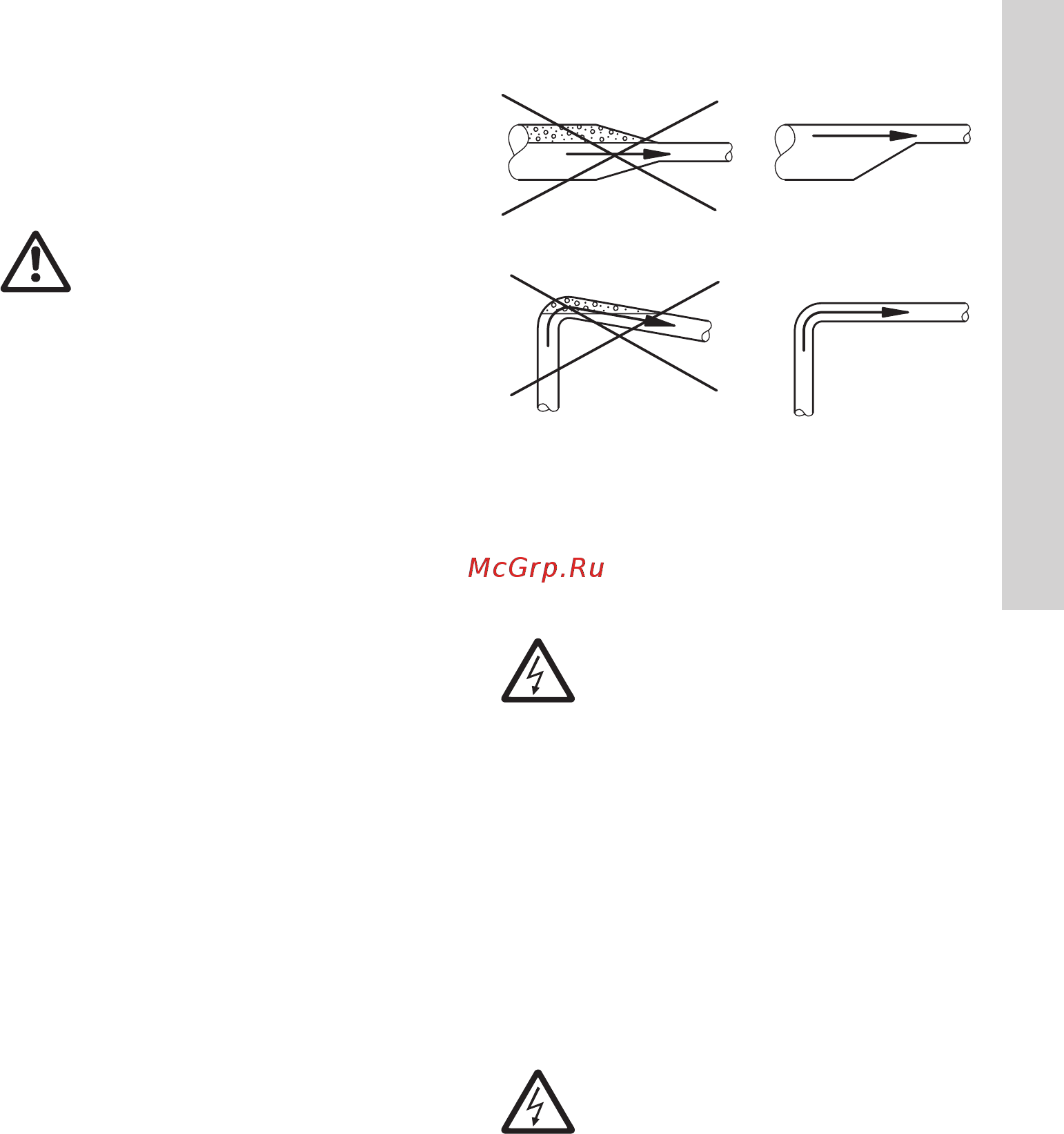

Рис. 4 Установка всасывающего трубопровода

9. Подключение

электрооборудования

Дополнительная информация по подключению

электрооборудования приведена в Кратком

руководстве (Quick Guide)�

Предупреждение

Подключение электрооборудования

должно выполняться в

соответствии с местными

нормами и правилами.

Рабочее напряжение и частота указаны на

фирменной табличке (см� раздел 4. Общие

сведения об изделии)� Убедитесь, что

характеристики электродвигателя соответствуют

параметрам используемого на месте монтажа

источника электропитания�

Предупреждение

Перед началом любых работ

с насосной установкой JPA PT

убедитесь, что электропитание

отключено и не может произойти

его случайное включение.

При отключении всех полюсов

воздушный зазор между контактами

выключателя должен быть не менее

3 мм (для каждого полюса).

В качестве меры

предосторожности насос должен

быть подключен к заземленной

розетке.

Стационарную установку

рекомендуется оснастить защитой

от тока утечки на землю (УЗО)

с током отключения менее 30 мА.

Установки JPA PT оснащаются однофазными

электродвигателями со встроенной защитой от

перегрева и не требуют установки

дополнительной внешней защиты�
